6. Einlegen des Materials

Einlegen der Etiketten

10

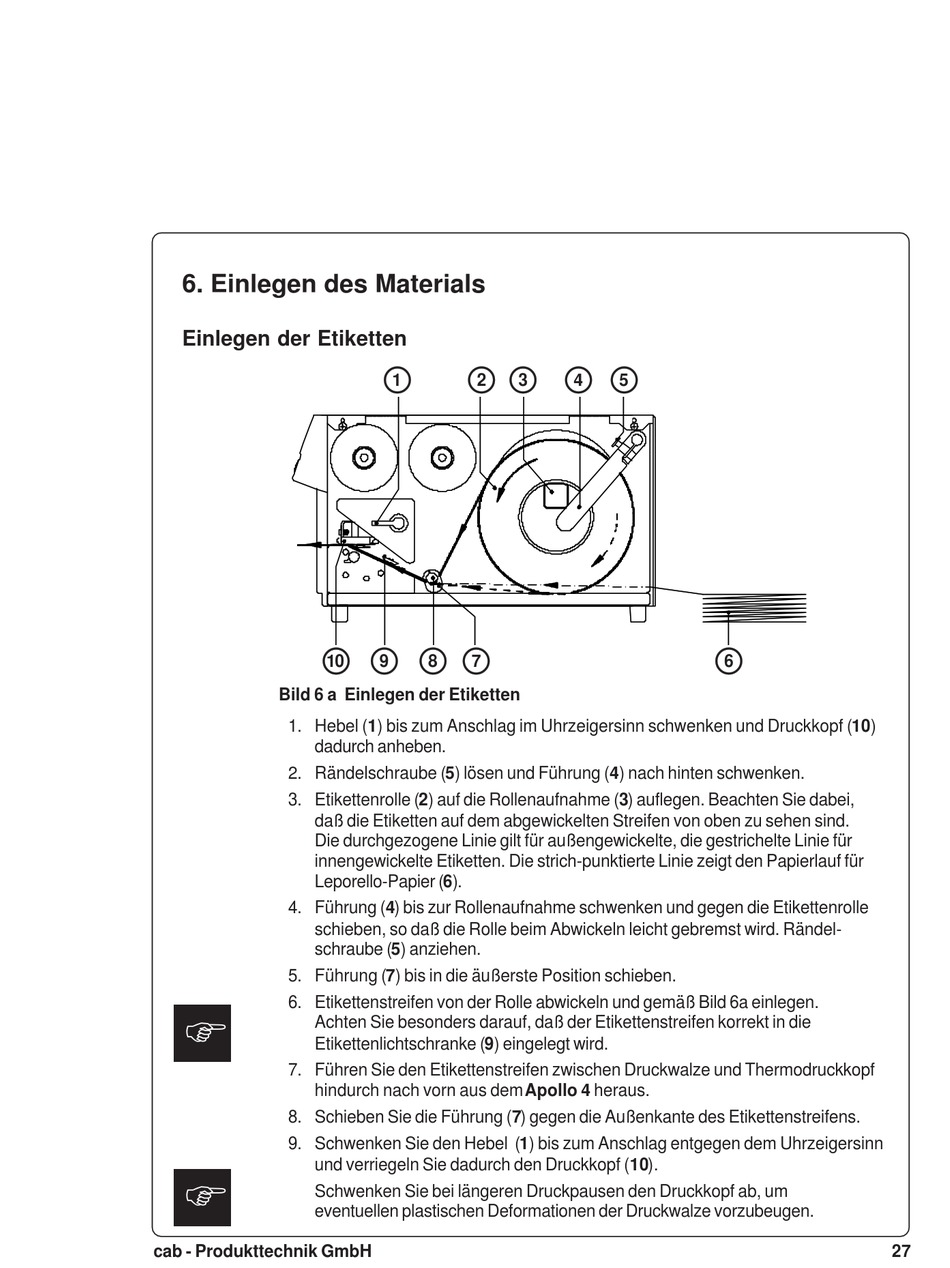

Bild 6 a Einlegen der Etiketten
1. Hebel (1) bis zum Anschlag im Uhrzeigersinn schwenken und Druckkopf (10)
dadurch anheben.
2. Rändelschraube (5) lösen und Führung (4) nach hinten schwenken.
3. Etikettenrolle (2) auf die Rollenaufnahme (3) auflegen. Beachten Sie dabei,
daß die Etiketten auf dem abgewickelten Streifen von oben zu sehen sind.
Die durchgezogene Linie gilt für außengewickelte, die gestrichelte Linie für
innengewickelte Etiketten. Die strich-punktierte Linie zeigt den Papierlauf für
Leporello-Papier (6).
4. Führung (4) bis zur Rollenaufnahme schwenken und gegen die Etikettenrolle
schieben, so daß die Rolle beim Abwickeln leicht gebremst wird. Rändel-
schraube (5) anziehen.
5. Führung (7) bis in die äußerste Position schieben.
6. Etikettenstreifen von der Rolle abwickeln und gemäß Bild 6a einlegen.
F
Achten Sie besonders darauf, daß der Etikettenstreifen korrekt in die
Etikettenlichtschranke (9) eingelegt wird.
7. Führen Sie den Etikettenstreifen zwischen Druckwalze und Thermodruckkopf
hindurch nach vorn aus dem Apollo 4 heraus.
8. Schieben Sie die Führung (7) gegen die Außenkante des Etikettenstreifens.
9. Schwenken Sie den Hebel (1) bis zum Anschlag entgegen dem Uhrzeigersinn
und verriegeln Sie dadurch den Druckkopf (10).
F
Schwenken Sie bei längeren Druckpausen den Druckkopf ab, um
eventuellen plastischen Deformationen der Druckwalze vorzubeugen.
