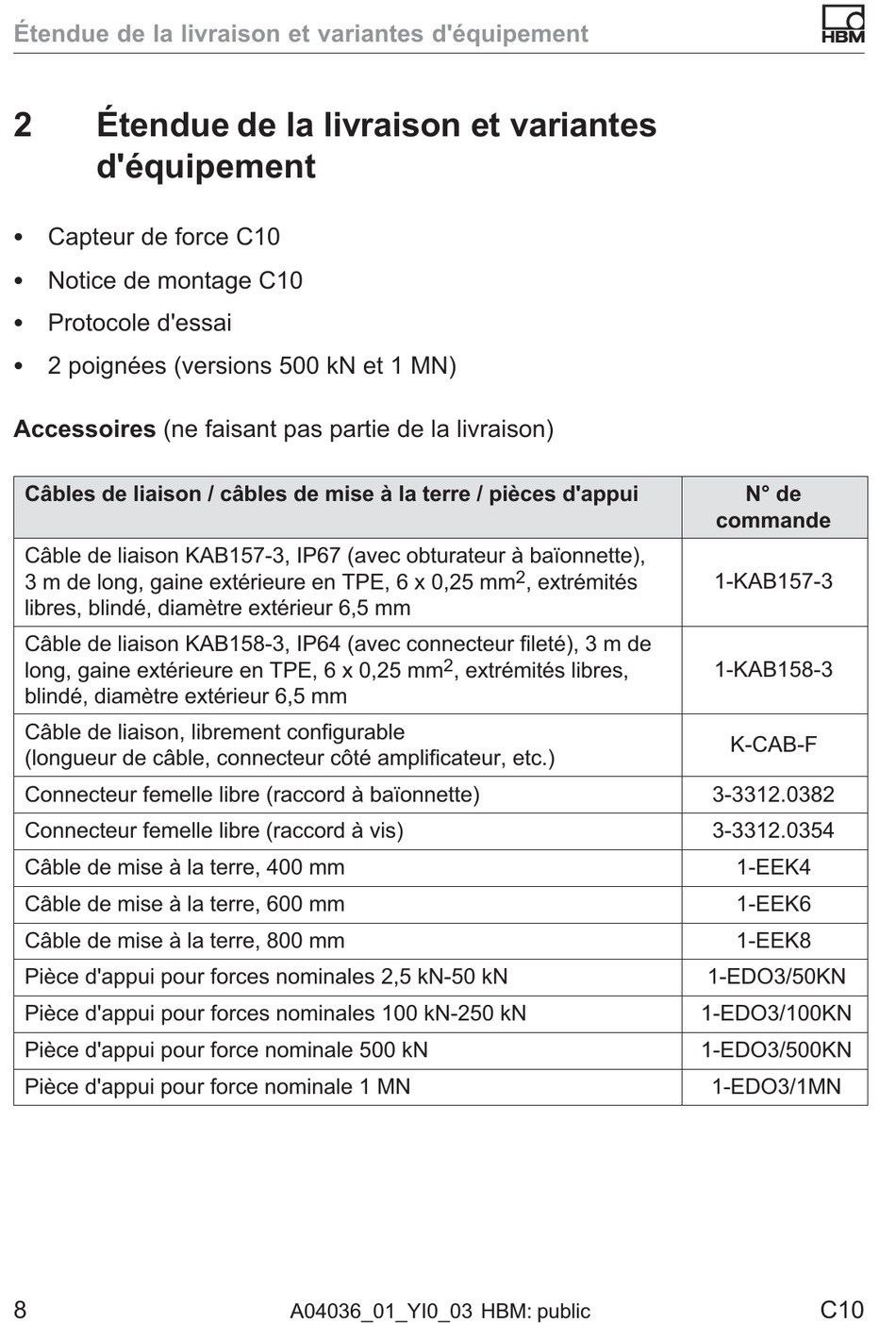

Étendue de la livraison et variantes d'équipement
2 Étendue de la livraison et variantes
d'équipement
S Capteur de force C10
S Notice de montage C10
S Protocole d'essai
S 2 poignées (versions 500 kN et 1 MN)
Accessoires (ne faisant pas partie de la livraison)
Câbles de liaison / câbles de mise à la terre / pièces d'appui
Câble de liaison KAB157­3, IP67 (avec obturateur à baïonnette),
3 m de long, gaine extérieure en TPE, 6 x 0,25 mm
libres, blindé, diamètre extérieur 6,5 mm
Câble de liaison KAB158­3, IP64 (avec connecteur fileté), 3 m de
long, gaine extérieure en TPE, 6 x 0,25 mm
blindé, diamètre extérieur 6,5 mm
Câble de liaison, librement configurable
(longueur de câble, connecteur côté amplificateur, etc.)
Connecteur femelle libre (raccord à baïonnette)
Connecteur femelle libre (raccord à vis)
Câble de mise à la terre, 400 mm
Câble de mise à la terre, 600 mm
Câble de mise à la terre, 800 mm
Pièce d'appui pour forces nominales 2,5 kN­50 kN
Pièce d'appui pour forces nominales 100 kN­250 kN
Pièce d'appui pour force nominale 500 kN
Pièce d'appui pour force nominale 1 MN
8
2
, extrémités libres,
A04036_01_YI0_03 HBM: public
2
, extrémités
N° de
commande
1­KAB157­3
1­KAB158­3
K­CAB­F
3­3312.0382
3­3312.0354
1­EEK4
1­EEK6
1­EEK8
1­EDO3/50KN
1­EDO3/100KN
1­EDO3/500KN
1­EDO3/1MN
