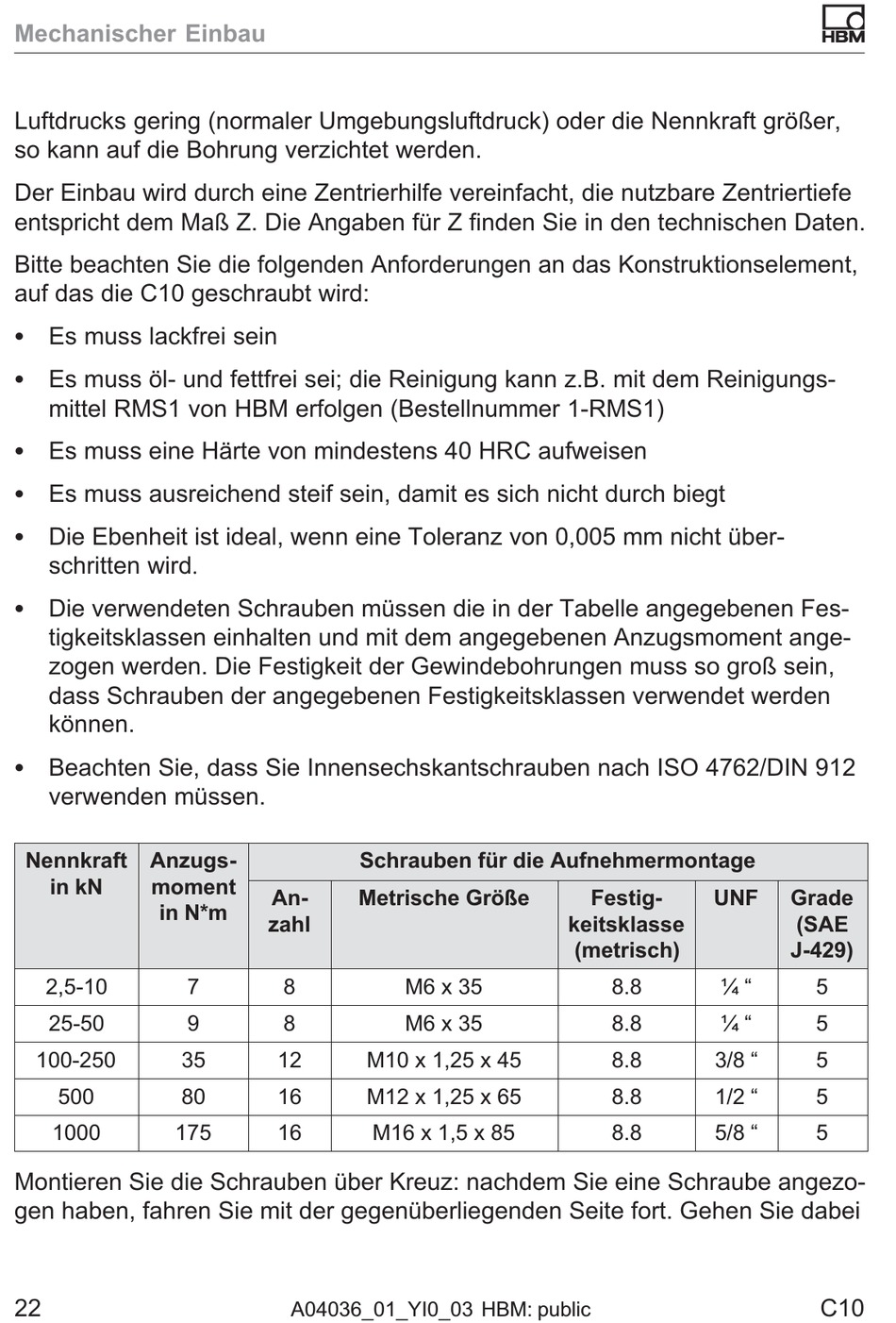

HBM C10 Montageanleitung Seite 64

Mechanischer Einbau
Luftdrucks gering (normaler Umgebungsluftdruck) oder die Nennkraft größer,
so kann auf die Bohrung verzichtet werden.
Der Einbau wird durch eine Zentrierhilfe vereinfacht, die nutzbare Zentriertiefe
entspricht dem Maß Z. Die Angaben für Z finden Sie in den technischen Daten.
Bitte beachten Sie die folgenden Anforderungen an das Konstruktionselement,
auf das die C10 geschraubt wird:
S Es muss lackfrei sein
S Es muss öl­ und fettfrei sei; die Reinigung kann z.B. mit dem Reinigungs­
mittel RMS1 von HBM erfolgen (Bestellnummer 1­RMS1)
S Es muss eine Härte von mindestens 40 HRC aufweisen
S Es muss ausreichend steif sein, damit es sich nicht durch biegt
S Die Ebenheit ist ideal, wenn eine Toleranz von 0,005 mm nicht über­
schritten wird.
S Die verwendeten Schrauben müssen die in der Tabelle angegebenen Fes­
tigkeitsklassen einhalten und mit dem angegebenen Anzugsmoment ange­
zogen werden. Die Festigkeit der Gewindebohrungen muss so groß sein,
dass Schrauben der angegebenen Festigkeitsklassen verwendet werden
können.
S Beachten Sie, dass Sie Innensechskantschrauben nach ISO 4762/DIN 912
verwenden müssen.
Nennkraft Anzugs­
in kN moment
in N*m
2,5-10
25-50
100-250 35
500 80
1000 175
Montieren Sie die Schrauben über Kreuz: nachdem Sie eine Schraube angezo­
gen haben, fahren Sie mit der gegenüberliegenden Seite fort. Gehen Sie dabei
22
An­
zahl
7 8
9 8
12
16
16
A04036_01_YI0_03 HBM: public
Schrauben für die Aufnehmermontage
Metrische Größe
M6 x 35
M6 x 35
M10 x 1,25 x 45
M12 x 1,25 x 65
M16 x 1,5 x 85
Festig­ UNF
keitsklasse
(metrisch)
8.8 ¼ "
8.8 ¼ "
8.8 3/8 "
8.8 1/2 "
8.8 5/8 "
Grade
(SAE
J­429)
5
5
5
5
5
