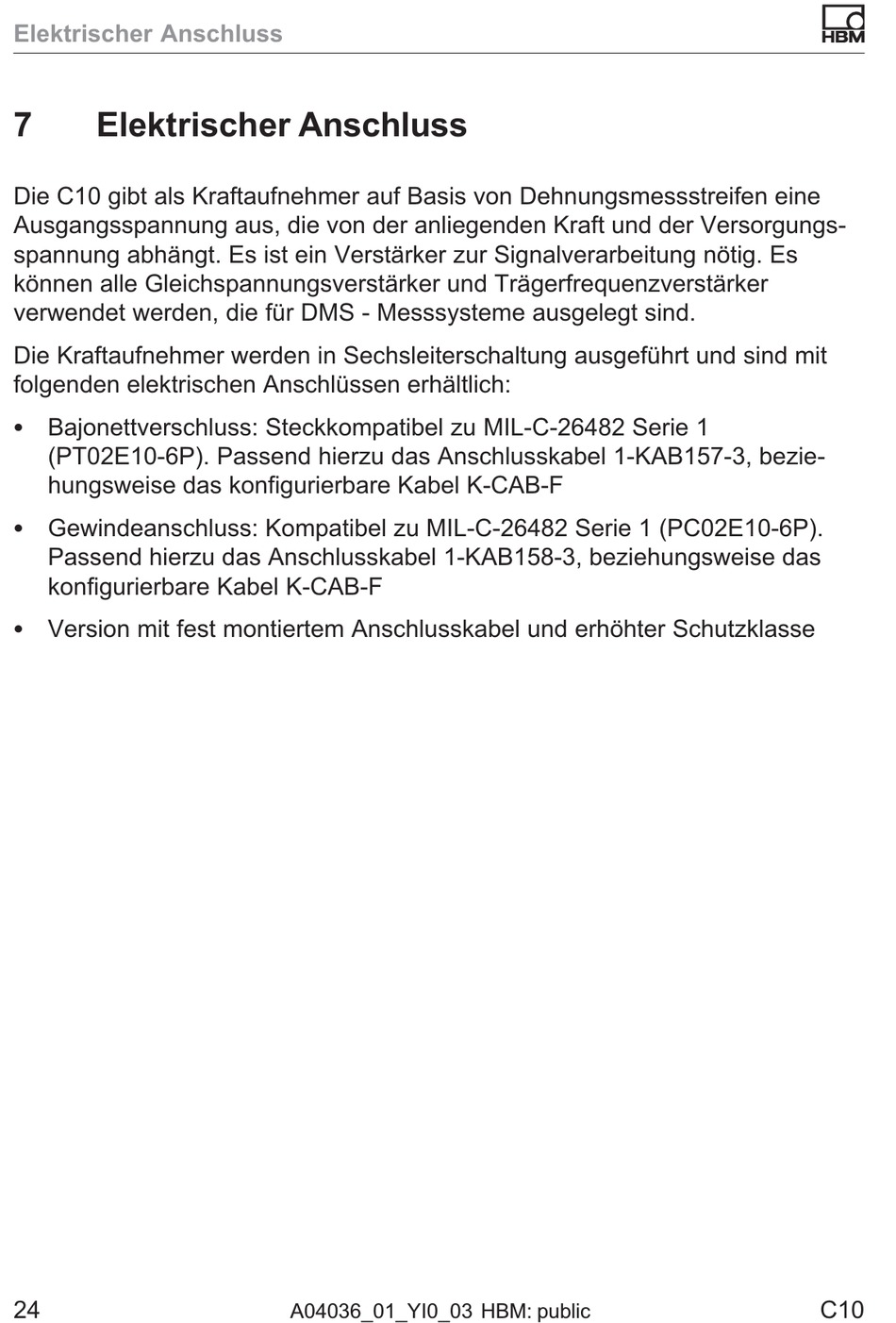

7 Elektrischer Anschluss
Die C10 gibt als Kraftaufnehmer auf Basis von Dehnungsmessstreifen eine
Ausgangsspannung aus, die von der anliegenden Kraft und der Versorgungs­
spannung abhängt. Es ist ein Verstärker zur Signalverarbeitung nötig. Es
können alle Gleichspannungsverstärker und Trägerfrequenzverstärker
verwendet werden, die für DMS ­ Messsysteme ausgelegt sind.
Die Kraftaufnehmer werden in Sechsleiterschaltung ausgeführt und sind mit
folgenden elektrischen Anschlüssen erhältlich:
S Bajonettverschluss: Steckkompatibel zu MIL­C­26482 Serie 1
(PT02E10­6P). Passend hierzu das Anschlusskabel 1­KAB157­3, bezie­
hungsweise das konfigurierbare Kabel K­CAB­F
S Gewindeanschluss: Kompatibel zu MIL­C­26482 Serie 1 (PC02E10­6P).
Passend hierzu das Anschlusskabel 1­KAB158­3, beziehungsweise das
konfigurierbare Kabel K­CAB­F
S Version mit fest montiertem Anschlusskabel und erhöhter Schutzklasse
