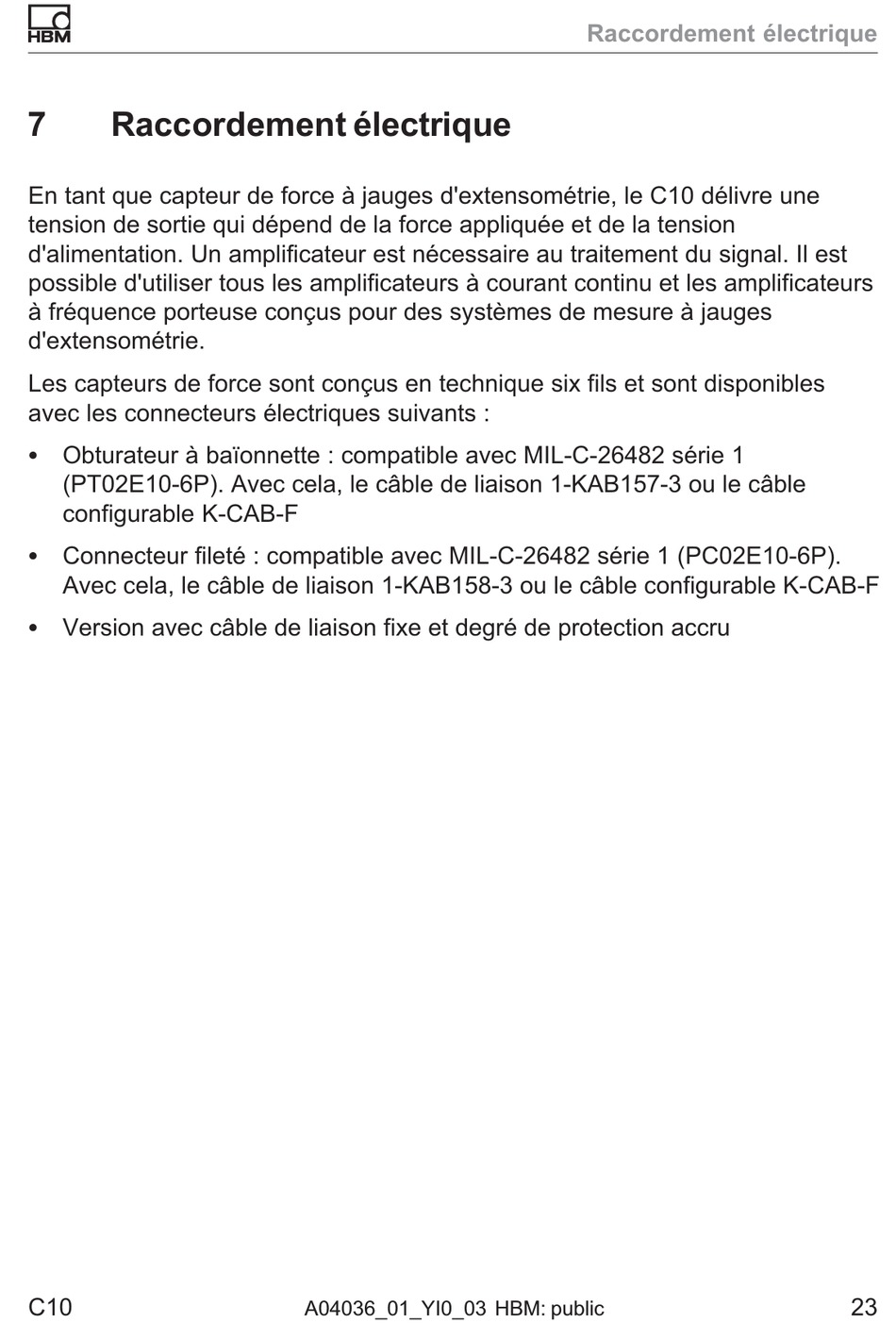

7 Raccordement électrique
En tant que capteur de force à jauges d'extensométrie, le C10 délivre une
tension de sortie qui dépend de la force appliquée et de la tension
d'alimentation. Un amplificateur est nécessaire au traitement du signal. Il est
possible d'utiliser tous les amplificateurs à courant continu et les amplificateurs
à fréquence porteuse conçus pour des systèmes de mesure à jauges
d'extensométrie.
Les capteurs de force sont conçus en technique six fils et sont disponibles
avec les connecteurs électriques suivants :
S Obturateur à baïonnette : compatible avec MIL­C­26482 série 1
(PT02E10­6P). Avec cela, le câble de liaison 1­KAB157­3 ou le câble
configurable K­CAB­F
S Connecteur fileté : compatible avec MIL­C­26482 série 1 (PC02E10­6P).
Avec cela, le câble de liaison 1­KAB158­3 ou le câble configurable K­CAB­F
S Version avec câble de liaison fixe et degré de protection accru
