Beckhoff XTS Originalbetriebsanleitung Seite 91

1
1
Schrauben
< 4
2
1
Version: 3.1

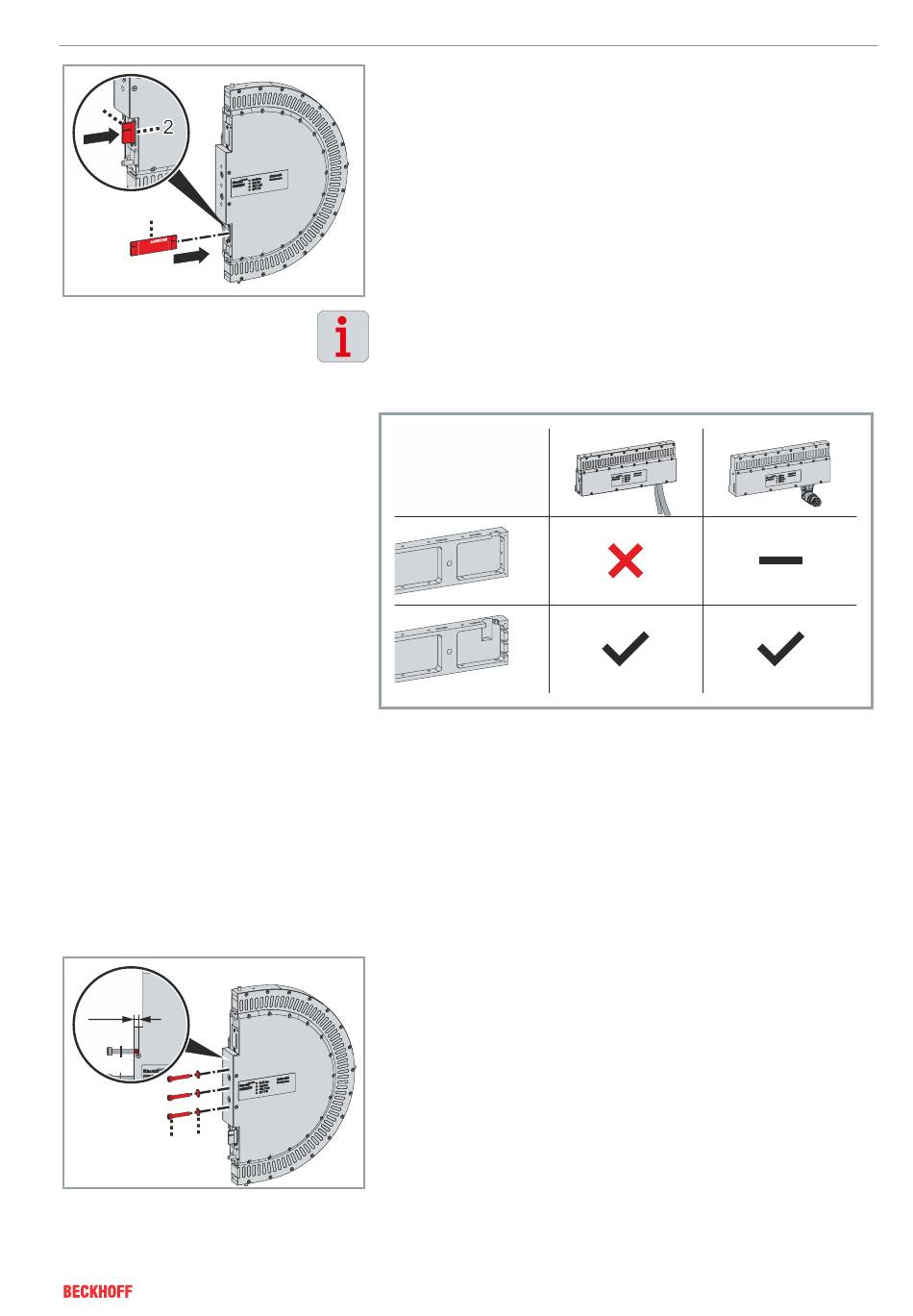

► Connector-Karte [1] an der Position der Dichtung [2] einsetzen
Ausführung der Module und des Maschinenbetts beachten
Je nach Ausführung der Module und des Maschinenbetts müssen
die Schrauben zur Befestigung am Maschinenbett bereits in das
Kurvenmodul eingedreht werden, bevor das Kurvenmodul montiert
wird.
1
2
Bei Verwendung von Maschinenbetten mit seitlichen Löchern [1]
und Modulen mit Einspeisung [3] dürfen keine Schrauben in das
Kurvenmodul eingedreht werden.
Die Kombination von Maschinenbetten mit seitlichen Löchern [1]
und Modulen mit Steckverbinder [4] ist nicht möglich.
Bei Verwendung von Maschinenbetten mit seitlichen Schlitzen [2]
und Modulen mit Einspeisung [3] können Schrauben in das Kurven-
modul eingedreht werden.
Bei Verwendung von Maschinenbetten mit seitlichen Schlitzen [2]
und Modulen mit Steckverbinder [4] müssen Schrauben in das Kur-
venmodul eingedreht werden.
► Schrauben [1] mit Unterlegscheiben [2] maximal 4 mm in das
Kurvenmodul eindrehen
XTS
Mechanische Installation
3 4
─── 91
