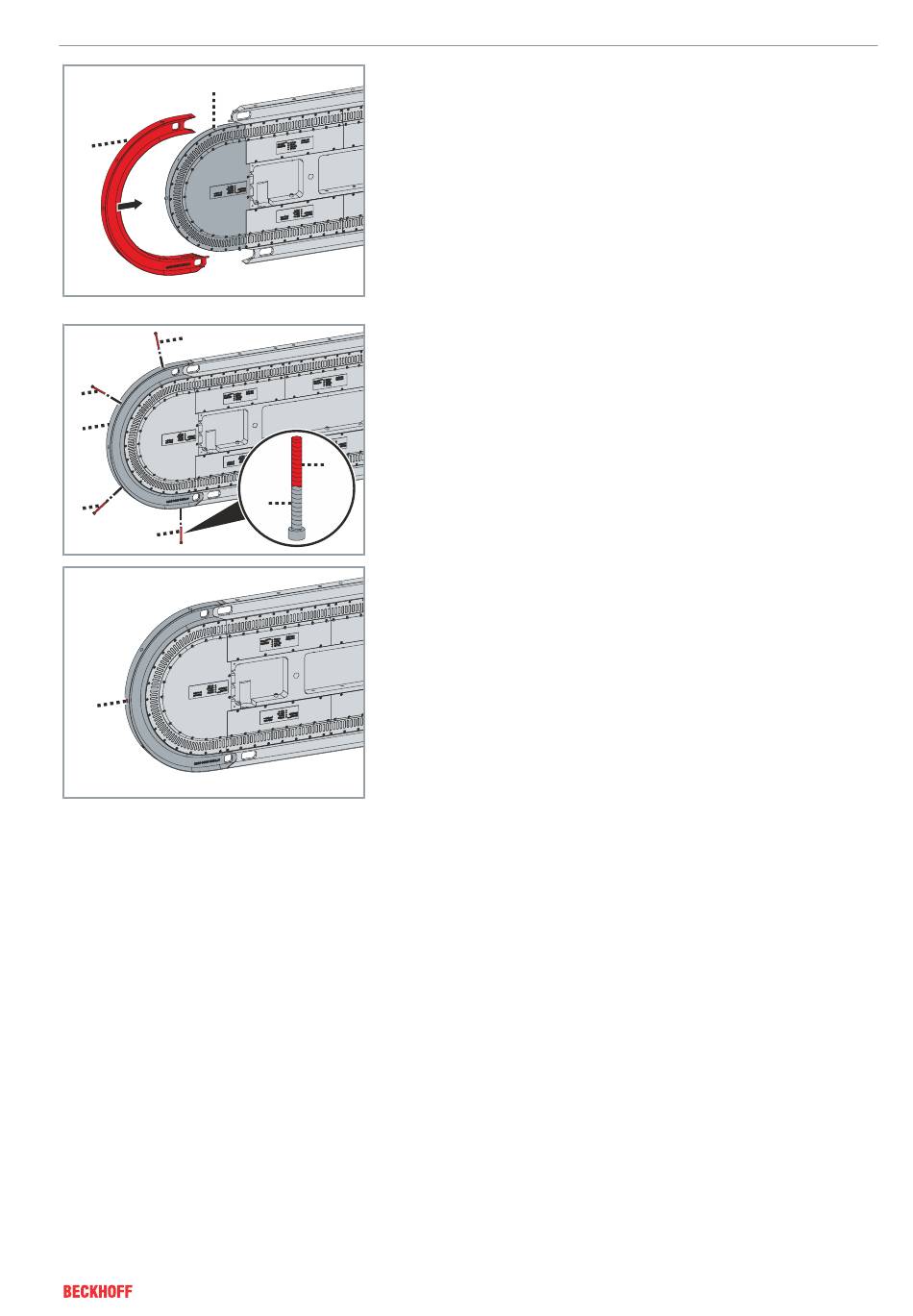

► Kurvenschiene [1] auf das Kurvenmodul [2] schieben und das
System schließen
► Schrauben [1] mit flüssiger Schraubensicherung [2] in die Kur-
venschiene [3] einsetzen und handfest eindrehen
2
1
Bohrung zur Demontage
Die Bohrung [1] in der Mitte der Kurvenschiene wird nicht zur Fixie-
rung verwendet. Sie haben die Möglichkeit, die Bohrung zur Demon-
tage der Kurvenschiene zu nutzen.
Nachdem Sie alle Schrauben der Kurvenschiene gelöst haben und
sich die Kurvenschiene nicht vom Kurvenmodul und den Passstiften
lösen lässt, können Sie eine Schraube durch die Bohrung eindrehen
und so die Kurvenschiene vorsichtig vom Kurvenmodul wegdrücken.
