Mechanische Installation
50 mm Mover
7.4.3
1
4 3
1
2
2
1
3
2
114 ───

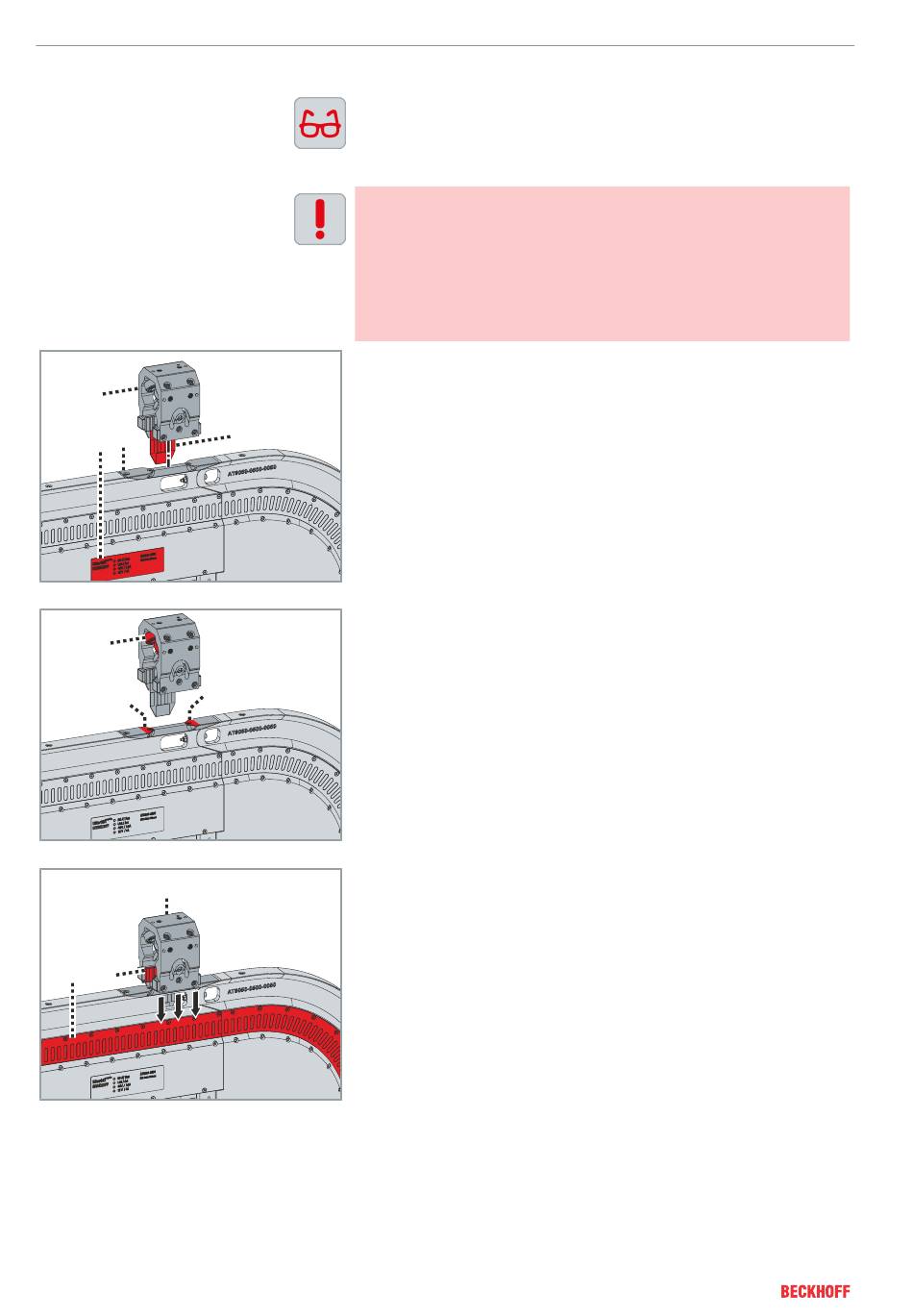

Montage Beispiel
Die Montage wird beispielhaft an einem Mover AT9011-0050-0550
beschrieben.
Quetschgefahr durch starke magnetische Anziehung
Halten Sie die Mover beim Aufgleisen immer kontrolliert mit beiden
Händen fest. Das Magnetplattenset der Mover und die Module zie-
hen sich stark magnetisch an.
Wenn Sie die Mover nicht kontrolliert mit beiden Händen festhalten,
können die magnetischen Kräfte den Mover unkontrolliert an das
XTS anziehen und schwere Quetschungen an den Händen und
Fingern oder Beschädigungen am System verursachen.
► Mover [1] mit Geberfahne [2] mittig über der Aufgleishilfe [3] po-
sitionieren
► Richtige Ausrichtung der Geberfahne [2] zum Typenschild [4] be-
achten
2
► Darauf achten, dass die Führungsrollen [1] des Movers beim
Aufgleisen nicht auf die Kanten [2] der Aufgleishilfe gedrückt
werden
► Mover [1] vorsichtig mit beiden Händen mittig auf die Aufgleishil-
fe setzen
Sobald Sie das Magnetplattenset [2] des Movers in die Nähe des
Moduls [3] setzen, ziehen sich das Magnetplattenset und das Modul
magnetisch an.
