Beckhoff XTS Originalbetriebsanleitung Seite 108

Mechanische Installation
Kurvenschienen
7.3.2
2
1
2
1
1
108 ───
Die Kurvenschienen müssen für die Montage an den Kurvenmodu-
len vorbereitet werden. Weitere Informationen zum Vorbereiten der
Kurvenschienen entnehmen Sie dem Kapitel „Kurvenschienen",
[Seite 92].
Vereinfachte Montage
Beckhoff empfiehlt, Kurvenschienen vor der Montage an den Ver-
bindungsflächen und an den inneren Laufflächen mit Vaseline ein-
zufetten. Dadurch lassen sich gerade Führungsschienen und Kur-
venschienen einfacher zusammenstecken.

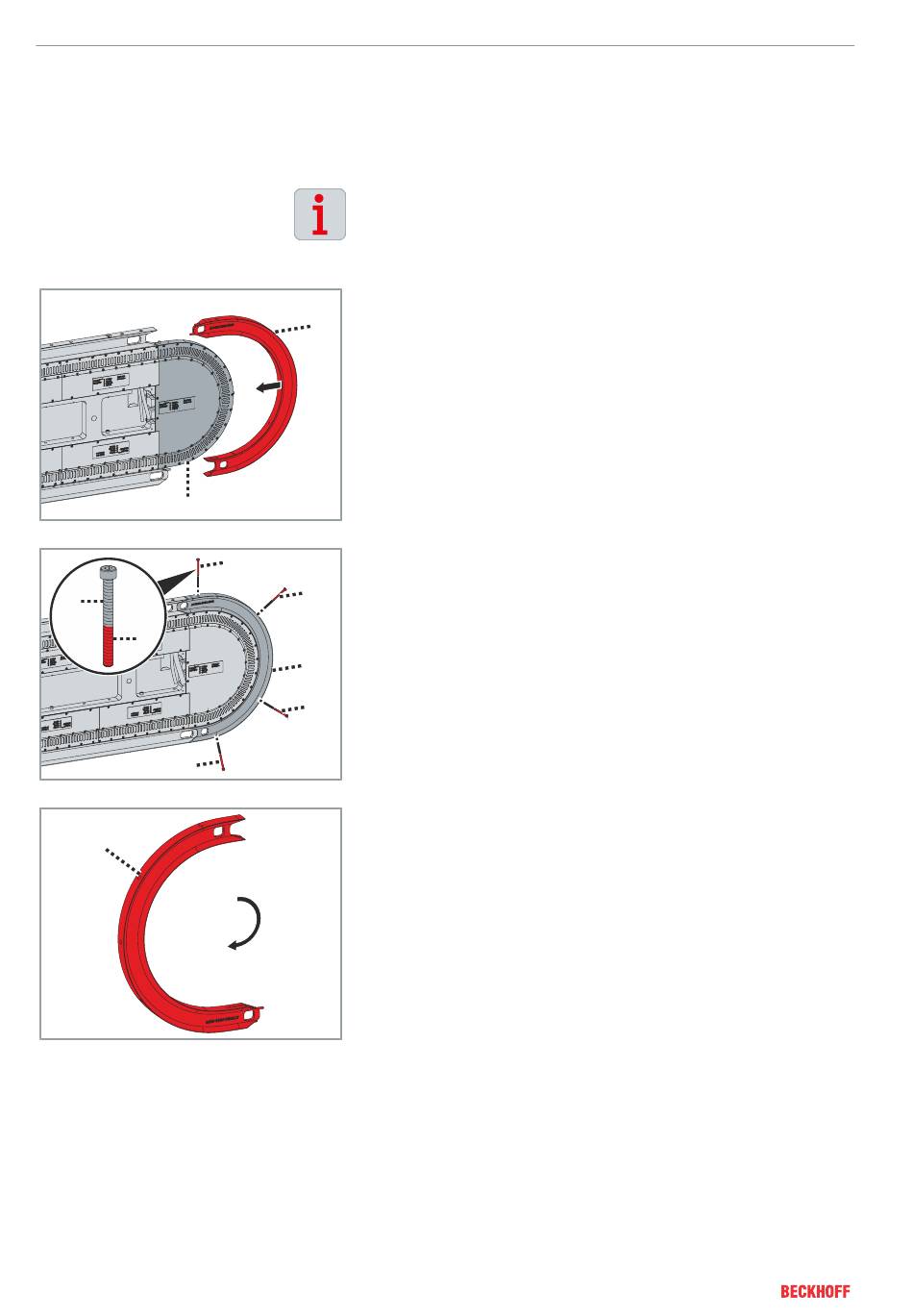

► Kurvenschiene [1] auf das Kurvenmodul [2] schieben
1
► Schrauben [1] mit flüssiger Schraubensicherung [2] in die Kur-
1
venschiene [3] einsetzen und handfest eindrehen
1
3
1
► Kurvenschiene [1] um 180 Grad drehen
