Wartungsarbeiten am Mover
Demontage
11.4.5
1
1
1
1
3
3
2
1
168
───
Korrekte Reihenfolge bei der Demontage der Führungsrollen
beachten
Demontieren Sie die Führungsrollen wie im Folgenden beschrieben
von außen nach innen.
Wenn Sie die Führungsrollen in anderer Reihenfolge demontieren,
können Beschädigungen am Mover und ein zeitlicher Mehraufwand
die Folge sein.
Demontagereihenfolge der Führungsrollen
Reihenfolge
Bezeichnung
A
Zylindrische Führungsrolle 22 mm [2]
B
Zylindrische Führungsrolle 26 mm [1]
Weitere Informationen zur Position der Führungsrollen finden Sie im
Kapitel „Anordnung der Führungsrollen am Mover", [Seite 167].

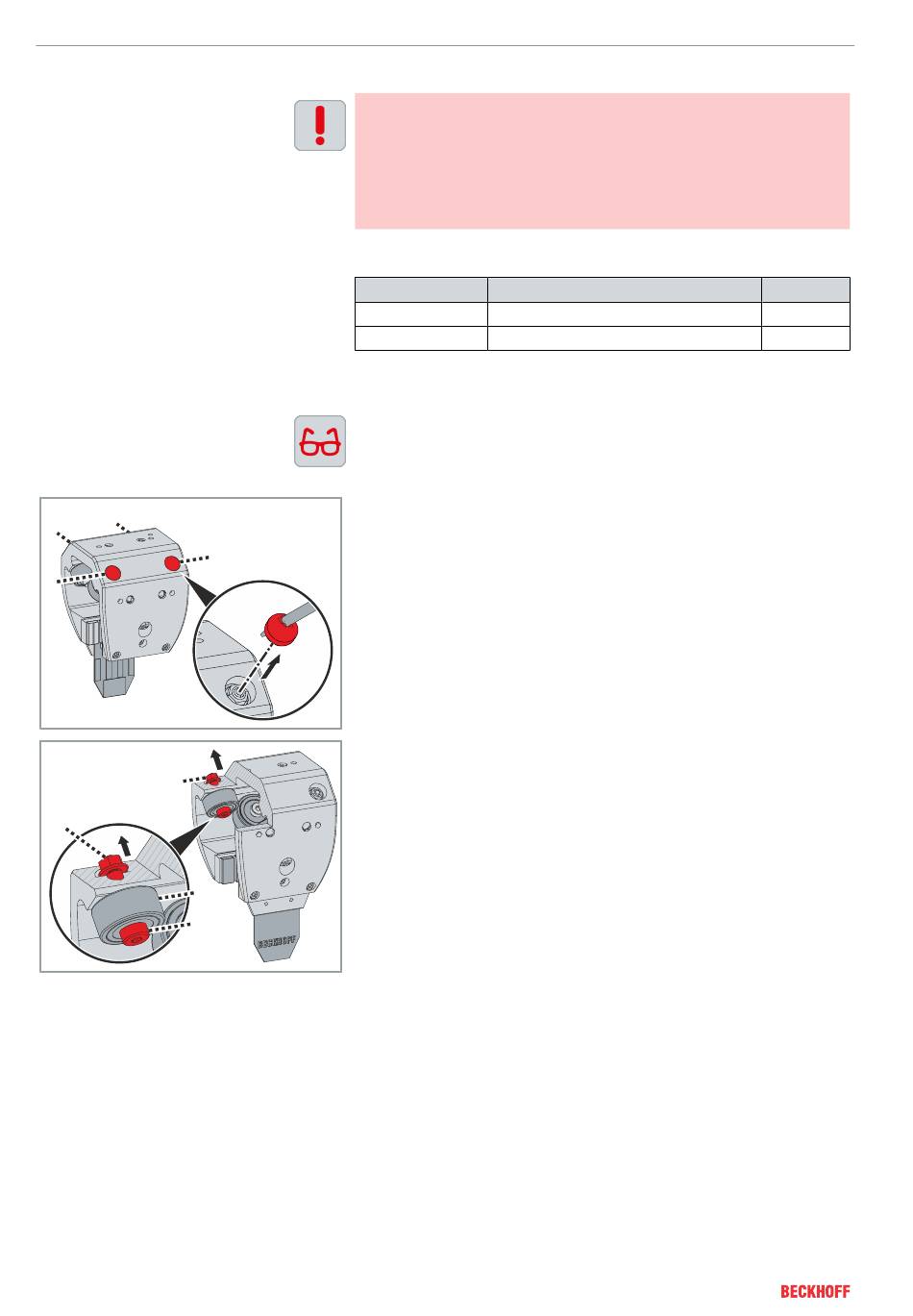

Demontage Beispiel
Die Demontage wird am Beispiel einer zylindrischen Führungsrolle
22 mm [2] beschrieben. Alle weiteren Führungsrollen werden auf
die gleiche Weise demontiert.
► Verschlussstopfen [1] einstechen und aus dem Movergehäuse
aushebeln
► Passschulterschraube [1] der Rolle [2] mit dem Winkelschlüs-
sel [+] festhalten
► Mutter [3] entfernen
XTS
Anzahl
Version: 3.1
4
2
