Installations- und Betriebsanleitung für
CU8802-000x
CP-Link 4-Senderbox – The Two Cable Display Link
Version: 1.4
Datum: 01.04.2026
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff CU8802-000 Serie

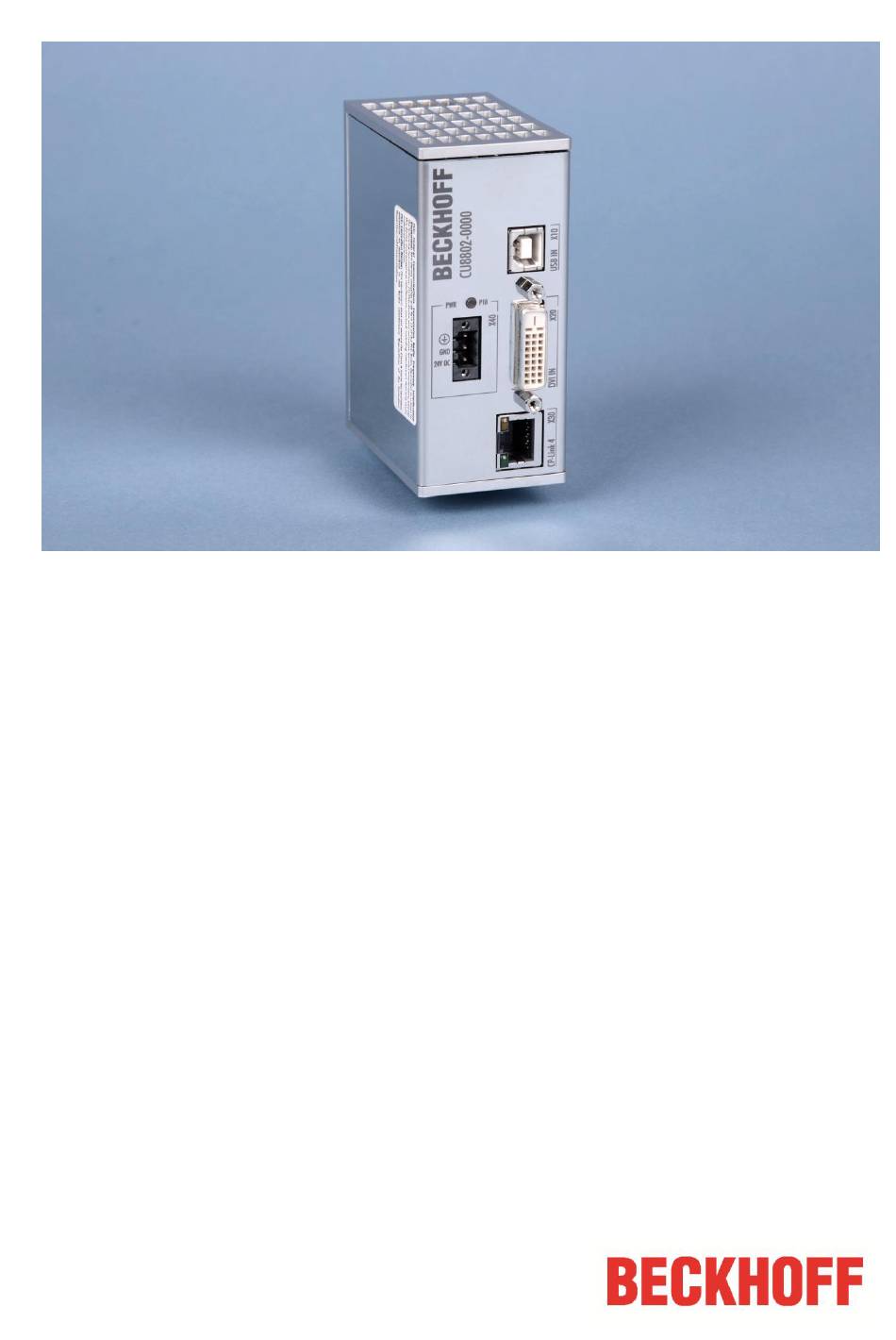

  • Seite 1 Installations- und Betriebsanleitung für CU8802-000x CP-Link 4-Senderbox – The Two Cable Display Link Version: 1.4 Datum: 01.04.2026...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort Hinweise zur Dokumentation 1.1.1 Disclaimer 1.1.2 Marken 1.1.3 Patente 1.1.4 Copyright 1.1.5 Auslieferungszustand 1.1.6 Lieferbedingungen Erklärung der Sicherheitssymbole Sorgfaltspflicht des Betreibers 2 Zu Ihrer Sicherheit Hinweise zum Betrieb in explosionsgefährdeten Bereichen 2.1.1 Besondere Bedingungen (ATEX) 2.1.2 Besondere Bedingungen (IECEx) 2.1.3 Kennzeichnung...
  • Seite 4 6 Abmessungen Abmessungen Grundgerät Abmessungen Grundgerät mit Zugentlastung 7 Technische Daten 8 Anhang Service und Support 8.1.1 Beckhoff Service 8.1.2 Beckhoff Support 8.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada...
  • Seite 5: Vorwort

    Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. CU8802-000x...
  • Seite 6: Erklärung Der Sicherheitssymbole

    Vorwort 1.2 Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. Akute Verletzungsgefahr! Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, besteht unmittelbare Gefahr für Leben und Gesundheit von Personen.
  • Seite 7: Zu Ihrer Sicherheit

    Anwendung. Nicht autorisierte Modifikationen und Änderungen an der Hardware- oder Softwarekonfiguration, welche über die dokumentierten Möglichkeiten hinausgehen, sind untersagt und die Haftung der Beckhoff Automation GmbH & Co. KG erlischt. Darüber hinaus sind folgende Handlungen von der Haftung der Beckhoff Automation GmbH & Co. KG ausgeschlossen: •...
  • Seite 8: Kennzeichnung

    Zu Ihrer Sicherheit • Beachten Sie den zulässigen Umgebungstemperaturbereich von 0-55 °C für den Einsatz von CU8802 in explosionsgefährdeten Bereichen. • Befestigen Sie die USB-Steckverbinder mit Kabelbindern an den Halteklammern. • Das Gerät darf nur in einem Bereich mit höchstens Verschmutzungsgrad 2 gemäß IEC 60664-1 verwendet werden.
  • Seite 9: Produktbeschreibung

    Produktbeschreibung 3 Produktbeschreibung 3.1 Produktübersicht Die Multitouch-Einbau-Panel CP29xx-0010 und die Multitouch-Panel CP39xx-0010 zur Tragarmmontage können bis zu 100 m entfernt vom PC betrieben werden. CP-Link 4 – The Two Cable Display Link – überträgt DVI und USB zusammen über ein Cat.6 -Kabel.
  • Seite 10: Anschlüsse

    Produktbeschreibung 3.2 Anschlüsse 3.2.1 Stromversorgung (X40) SLWA 1x 3Pol RM3.5 THR Omnimate SL-SMT3.5/3/90LF 1.5SN sw Weidmueller 180495 0000 Über den 3-poligen Stecker (X 40) wird die Stromversorgung der Senderbox sowie die Schutzerdung hergestellt. Eine 3-polige Anschlussbuchse ist mitgeliefert, die Steckerbelegung erfolgt entsprechend dem Gehäuseaufdruck.
  • Seite 11: Dvi-Eingang (X20)

    Produktbeschreibung 3.2.3 DVI-Eingang (X20) BUCHSE DVI-D 3x8Pol Digital LP-MONT. Über den DVI-Eingang (X20) wird die CP-Link 4-Senderbox mit dem Industrie-PC verbunden. Die CU8802-0000 ist für den Anschluss eines Control Panels an PCs mit DVI-Anschluss vorgesehen. Sie benötigen ein Anschlusskabel über 1 m DVI auf DVI. Die CU8802-0001 ist für den Anschluss eines Control Panels an PCs mit DisplayPort-Anschluss vorgesehen.
  • Seite 12: Halteklammern

    Produktbeschreibung 3.2.5 Halteklammern Die Zugentlastung C9900-Z484 ist eine Geräteergänzung des CU8801, CU8802 und CU8803, mit der die Kriterien für die ATEX-Zertifizierung II 3G Ex nA IIC T4 Gc und II 3D Ex tc IIIC T135 °C Dc erfüllt werden. Sie sichert den USB-Steckverbinder. Am oberen Ende der Zugentlastung befinden sich zwei Halteklammern (siehe Abbildung Pfeile 1, 2), über die der USB-Steckverbinder gesichert wird.
  • Seite 13 Produktbeschreibung 3. Kippen Sie die Zugentlastung in eine gerade Position und haken Sie die andere Seite in die Hutschiene ein. 4. Ziehen Sie die beiden Torx TX20 Schrauben (siehe Abbildung Pfeile) an der Halterung der Zugentlastung fest. Nachdem Sie die Zugentlastung auf der Hutschiene montiert haben, können Sie den USB-Steckverbinder an der Halteklammer befestigen.
  • Seite 14: Led-Diagnose

    Produktbeschreibung 3.3 LED-Diagnose Zuordnung Status Bedeutung Spannungs- keine Versorgungsspannung versorgung leuchtet grün 24 V sind angelegt Aktivität keine Bilddatenübertragung blinkt gelb DVI-Daten werden übertragen Verbindung keine Verbindung zum Control-Panel leuchtet grün Verbindung zum Control-Panel aufgebaut CU8802-000x...
  • Seite 15: Installation

    4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CU8802-000x...
  • Seite 16: Montage / Demontage

    Installation 4.2 Montage / Demontage Die CP-Link 4-Senderbox kann einfach auf einer 35 mm Hutschiene (gemäß EN 50022) eingehängt werden: Um die CP-Link 4-Senderbox von der Hutschiene zu entfernen, drücken Sie das Gerät auf der Hutschiene nach unten, bis Sie es von der Schiene abnehmen können. CU8802-000x...
  • Seite 17: Geräte Anschließen

    Installation 4.3 Geräte anschließen Der Stromversorgungsstecker muss gezogen sein Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Achtung Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! 4.3.1 Leitungen anschließen Die Anschlüsse sind im Kapitel...
  • Seite 18: Betrieb

    Betrieb 5 Betrieb 5.1 Beschreibung der CP-Link 4-Architektur Die Multitouch-Einbau-Panel CP29xx-0010 und die Multitouch-Panel CP39xx-0010 zur Tragarmmontage können bis zu 100 m entfernt vom PC betrieben werden. CP-Link 4 – The Two Cable Display Link – überträgt DVI und USB zusammen über ein CAT.6 -Kabel.
  • Seite 19: Abmessungen

    6.1 Abmessungen Grundgerät Das Modul zeichnet sich durch ein geringes Bauvolumen aus. Mit einer Höhe von 100 mm entsprechen die Maße der Module exakt denen der Beckhoff Busklemmen. Die abgesenkten Steckerflächen ermöglichen den Einsatz in einem Standard Klemmenkasten von 120 mm Höhe.
  • Seite 20: Abmessungen Grundgerät Mit Zugentlastung

    Abmessungen 6.2 Abmessungen Grundgerät mit Zugentlastung Alle Abmessungen sind in mm angegeben. CU8802-000x...
  • Seite 21: Technische Daten

    Technische Daten 7 Technische Daten Produktbezeichnung CU8802-000x Eingänge 1 USB-Eingang mit USB-B-Buchse zum Anschluss am PC 1 DVI-Eingang mit DVI-D-Buchse zum Anschluss am PC Ausgang 1 CP-Link 4-Ausgang mit RJ45-Buchse für Cat.6 -Kabel zum Anschluss eines Control Panels mit CP-Link 4-Interface CP29xx-0010 oder CP39xx-0010 Kabellänge USB-Anschluss maximal 1 Meter...
  • Seite 22: Anhang

    Anhang 8 Anhang 8.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 8.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •...
  • Seite 23: Zulassungen Für Usa And Kanada

    Anhang 8.2 Zulassungen für USA and Kanada 8.3 FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. Diese Grenzwerte sind vorgesehen, um ausreichenden Schutz gegen schädliche Interferenz zu bieten, wenn das Gerät in einer kommerziellen Umgebung verwendet wird.
