Technische Hilfsmittel
11.2.3
Anordnung der Führungs-
11.2.4
rollen am Mover
4
1
4
3
2
3
3
Version: 3.1
Für die Demontage und Montage der Führungsrollen benötigen Sie
folgende Hilfsmittel:
• Winkelstiftschlüssel T20 [+]
• Steckschlüssel SW 5,5
• Fusselfreies Tuch
• Reinigungsmittel: Isopropanol
• Smartphone oder Tablet
Über den Aufkleber in der Deckelinnenfläche der Verpackung ha-
ben Sie die Möglichkeit, den QR-Code auszulesen und eine Ani-
mation zu den Handlungsschritten der Montageanleitung anzuse-
hen.
Bessere Veranschaulichung

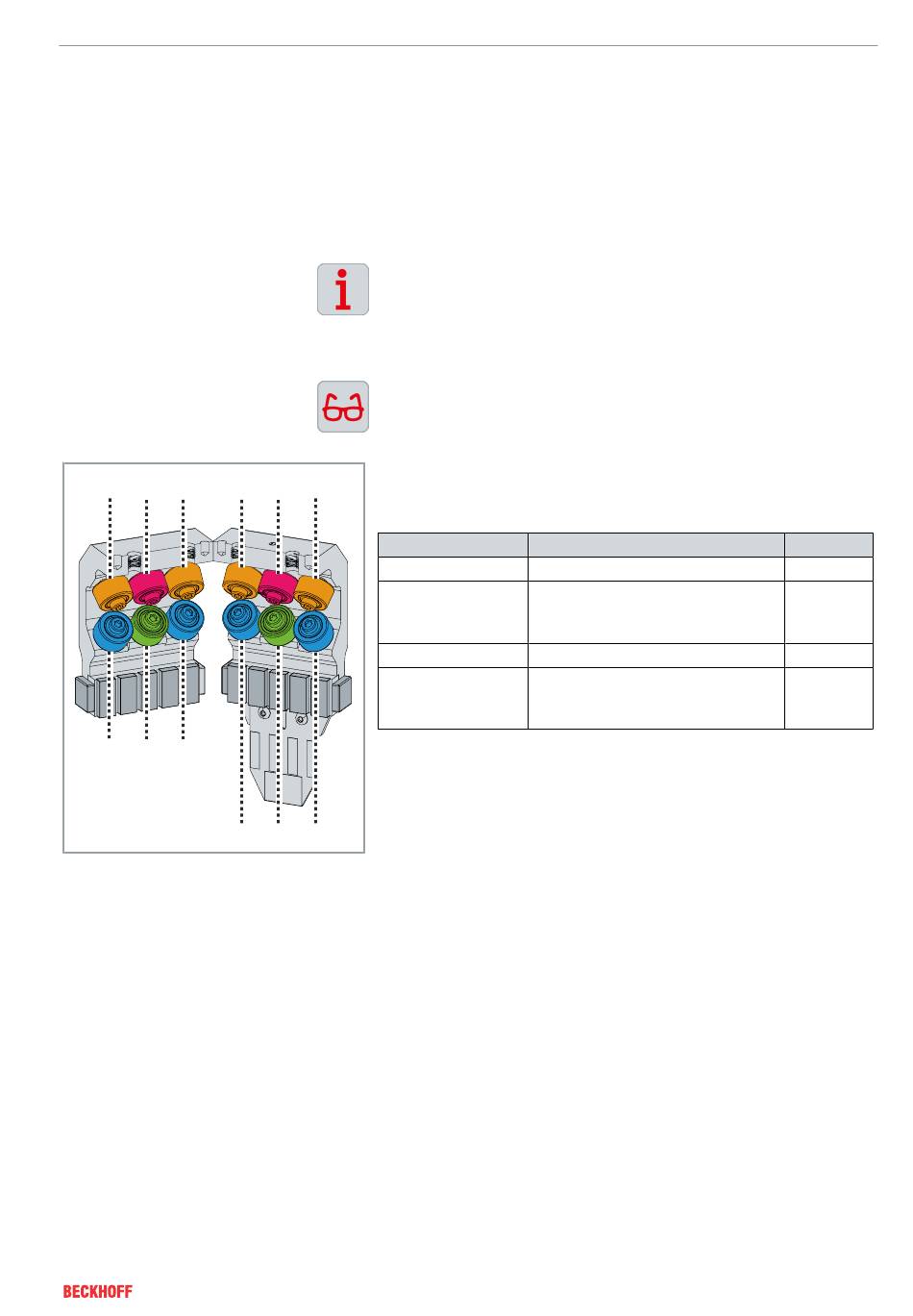

Die folgende Grafik zeigt einen mittig geteilten Mover und dient le-
diglich zur besseren Veranschaulichung der Führungsrollenanord-
nung. Die Mover lassen sich nicht in diese Position bringen.
Analog zum Aufkleber auf der Deckelinnenseite des Kartons sind
4
1
4
die Führungsrollen in der Grafik farblich gekennzeichnet und num-
meriert.
Positionsnummer Bezeichnung
1
2
3
4
2
3
Wartungsarbeiten am Mover
Zylindrische Führungsrolle
Konische Führungsrolle, Konus
zeigt zum Gewinde der Pass-
schulterschraube
Zylindrische Führungsrolle
Konische Führungsrolle, Konus
zeigt zum Kopf der Passschulter-
schraube
XTS
Stückzahl
2
2
4
4
───
