Wartungsarbeiten am Mover
Demontage
11.2.5
3
2
1
2
1
152 ───
Korrekte Reihenfolge bei der Demontage der Führungsrollen
beachten
Demontieren Sie die Führungsrollen wie im Folgenden beschrieben
von außen nach innen.
Wenn Sie die Führungsrollen in anderer Reihenfolge demontieren,
können Beschädigungen am Mover und ein zeitlicher Mehraufwand
die Folge sein.
Demontagereihenfolge der Führungsrollen
Reihenfolge Bezeichnung
A Zylindrische Führungsrolle [3]
B Konische Führungsrolle [4]
C Zylindrische Führungsrolle [1]
D Konische Führungsrolle [2]
Weitere Informationen zur Position der Führungsrollen finden Sie im
Kapitel „Anordnung der Führungsrollen am Mover", [Seite 151].

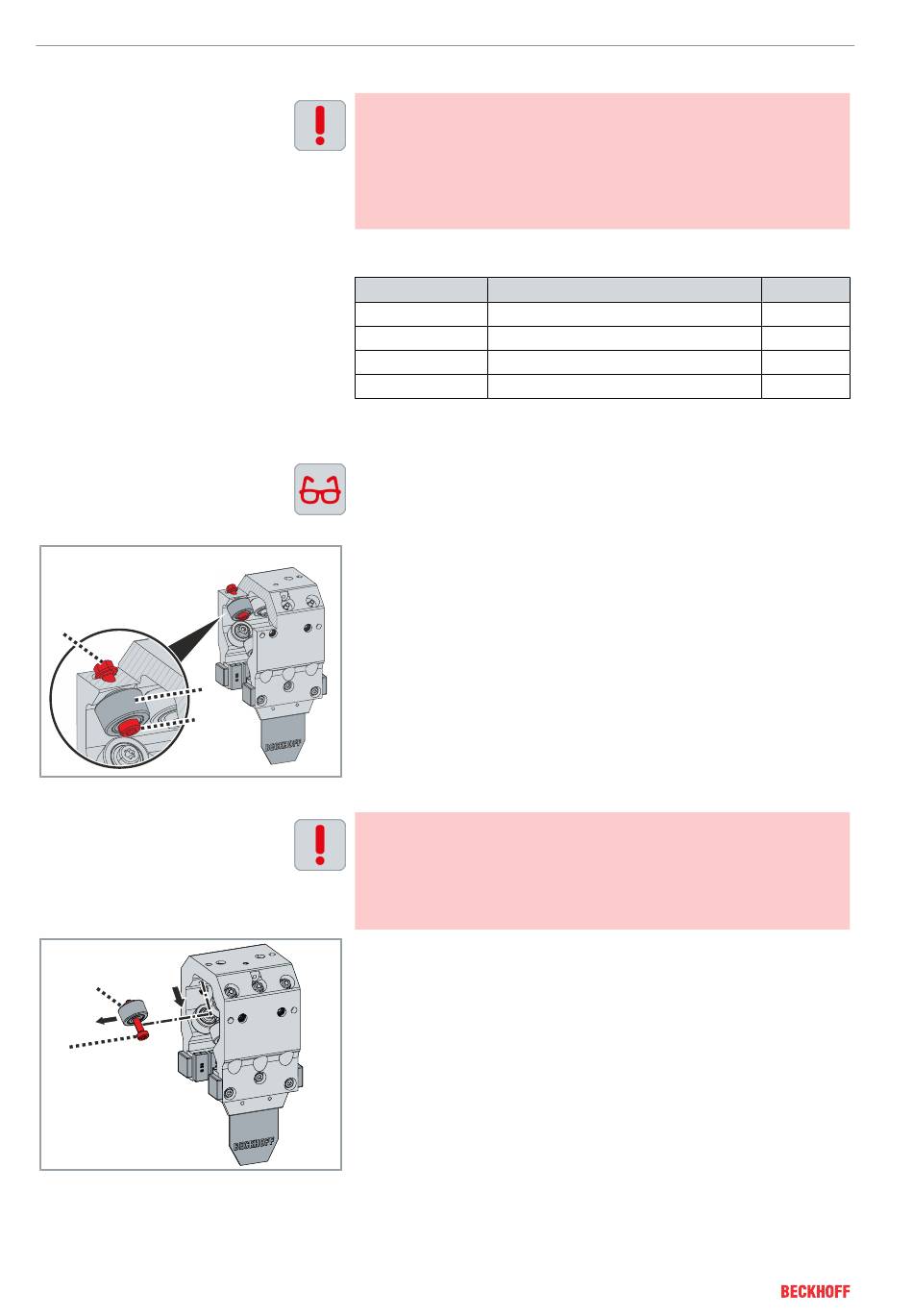

Demontage Beispiel
Die Demontage wird am Beispiel einer zylindrischen Führungsrol-
le [3] beschrieben. Alle weiteren Führungsrollen werden auf die
gleiche Weise demontiert.
► Passschulterschraube [1] der Rolle [2] mit dem Winkelschlüs-
sel [+] festhalten
► Mutter [3] entfernen
Verkanten der Passschulterschraube im Movergehäuse ver-
meiden
Ziehen Sie die Passschulterschraube gerade aus dem Moverge-
häuse, um ein Verkanten zu vermeiden.
Ein Verkanten der Passschulterschraube kann Beschädigungen
am Movergehäuse und zeitlichen Mehraufwand zur Folge haben.
► Passschulterschraube [1] mit Rolle [2] und Passscheiben oder
Distanzring gerade aus dem Movergehäuse herausziehen und
zur Seite entnehmen
► Alle weiteren Führungsrollen auf die gleiche Weise demontieren
XTS
Anzahl
Version: 3.1
4
4
2
2
