Dokumentation | DE
EL6070
License-Key-Klemme für TwinCAT 3.1
19.02.2025 | Version: 3.0.0

Werbung

loading

Verwandte Anleitungen für Beckhoff EL6070

Inhaltszusammenfassung für Beckhoff EL6070

  • Seite 1 Dokumentation | DE EL6070 License-Key-Klemme für TwinCAT 3.1 19.02.2025 | Version: 3.0.0...
  • Seite 3 Montagevorschriften für erhöhte mechanische Belastbarkeit ............ 40 Einbaulagen ............................  41 Positionierung von passiven Klemmen ...................  43 Hinweis zur Spannungsversorgung .................... 44 EL6070 - LEDs und Anschlussbelegung.................. 45 4.10 Entsorgung ............................ 46 5 Inbetriebnahme ............................ 47 Grundlagen zur Funktion.........................  47 Hinweise zur ESI-Gerätebeschreibung ...................  49 Allgemeine Inbetriebnahmehinweise für einen EtherCAT-Slave ............
  • Seite 4 Inhaltsverzeichnis EtherCAT AL Status Codes ...................... 68 Firmware Kompatibilität........................ 69 Support und Service........................ 70 Version: 3.0.0 EL6070...
  • Seite 5 , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. ®...
  • Seite 6 Weitere Bestandteile der Dokumentation Diese Dokumentation beschreibt gerätespezifische Inhalte. Sie ist Bestandteil des modular aufgebauten Dokumentationskonzepts für Beckhoff I/O-Komponenten. Für den Einsatz und sicheren Betrieb des in dieser Dokumentation beschriebenen Gerätes / der in dieser Dokumentation beschriebenen Geräte werden zusätzliche, produktübergreifende Beschreibungen benötigt, die der folgenden Tabelle zu entnehmen sind.
  • Seite 7 Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
  • Seite 8 • Update Kapitel „Technische Daten“, ET • Strukturupdate • Ergänzungen Kapitel „Grundlagen zur Funktion“ • 1. Veröffentlichung im PDF-Format • Geringfügige Korrekturen und Ergänzungen • Korrekturen und Ergänzungen • 1. Veröffentlichung • Vorläufige Dokumentation für EL6070 Version: 3.0.0 EL6070...
  • Seite 9 Vorwort Versionsidentifikation von EtherCAT-Geräten EL6070 Version: 3.0.0...
  • Seite 10 Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit Januar 2014 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL2872 mit Revision 0022 und Seriennummer 01200815“.
  • Seite 11 1.5.2 Versionsidentifikation von EL-Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder mit einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module innerhalb einer Charge.
  • Seite 12 Vorwort 1.5.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 13 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).
  • Seite 14 ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird durch Beckhoff auch die eBIC geschrieben. Die Einführung des eBIC in die Beckhoff-IO-Produktion (Klemmen, Box‑Module) erfolgt ab 2020; Stand 2023 ist die Umsetzung weitgehend abgeschlossen.
  • Seite 15 ◦ Besteht das Gerät aus mehreren Sub-Geräten mit eigener Identität, aber nur das TopLevel‑Gerät ist über EtherCAT zugänglich, steht im CoE‑Objekt‑Verzeichnis 0x10E2:01 die eBIC dieses ESC, in 0x10E2:nn folgen die eBIC der Sub‑Geräte. PROFIBUS-, PROFINET-, DeviceNet-Geräte usw. Für diese Geräte ist derzeit keine elektronische Speicherung und Auslesung geplant. EL6070 Version: 3.0.0...

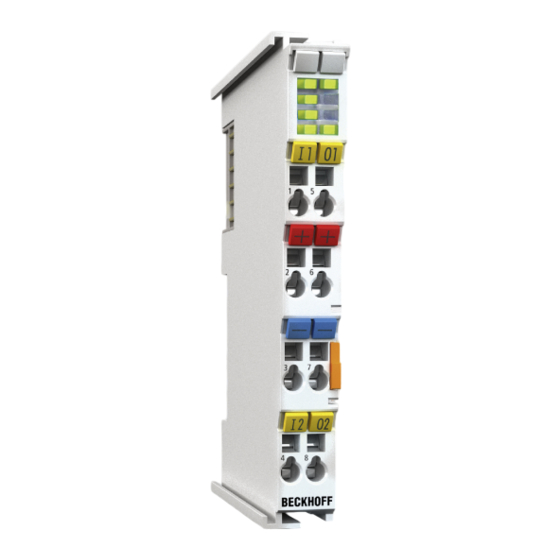

  • Seite 16 EtherCAT-Klemme EL6070 verkörpert solch einen Hardware-Lizenzkey im modularen EtherCAT-I/O- System. Die Übertragung findet über EtherCAT statt. Die EL6070-0000 ist die allgemeine Variante die durch den Anwender an beliebige Lizenzen gebunden werden kann. Die EL6070-xxxx Varianten sind bereits von Beckhoff kundenspezifisch vorprogrammierte Ausführungen mit einem definierten unveränderlichen Satz an gebundenen Lizenzen.
  • Seite 17 Produkbeschreibung EL6070 - Technische Daten Technische Daten EL6070 Technik EtherCAT-License-Key-Klemme Distributed Clocks Spannungsversorgung für Elektronik über den E-Bus Stromaufnahme aus dem E-Bus typ. 120 mA Lokaler Speicher 1 MByte Potenzialtrennung 500 V (E-Bus/Feldspannung) Konfiguration über TwinCAT System Manager Gewicht ca. 50 g zulässiger Umgebungstemperaturbereich im Betrieb...
  • Seite 18 Receiver Data - Aufgrund der automatischen Kabelerkennung (Auto-Crossing) können Sie zwischen EtherCAT-Geräten von Beckhoff sowohl symmetrisch (1:1) belegte als auch gekreuzte Leitungen (Cross-Over) verwendet werden. Empfohlene Kabel Es wird empfohlen, die entsprechenden Beckhoff-Komponenten zu verwenden, z. B. - Kabelsätze ZK1090-9191-xxxx bzw.
  • Seite 19 Grundlagen der Kommunikation Abb. 5: System Manager Stromberechnung HINWEIS Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepotential erfolgen! EL6070 Version: 3.0.0...
  • Seite 20 Ist diese nicht aktiviert, wird nichts herunter geladen und die im ESC befindliche Einstellung bleibt unverändert. • Die heruntergeladenen Werte können in den ESC-Registern 400h, 410h und 420h eingesehen werden: ESC Zugriff -> Speicher (ESC Access -> Memory). Version: 3.0.0 EL6070...
  • Seite 21 Zustand sind unterschiedliche Funktionen im EtherCAT-Slave zugänglich bzw. ausführbar. Insbesondere während des Hochlaufs des Slaves müssen in jedem State spezifische Kommandos vom EtherCAT-Master zum Gerät gesendet werden. Es werden folgende Zustände unterschieden: • Init • Pre-Operational • Safe-Operational • Operational EL6070 Version: 3.0.0...
  • Seite 22 Abhängigkeit von den Einstellungen im SAFEOP und OP in einen sicheren Zustand - je nach Gerät und Einstellung - z. B. auf AUS. Wird dies durch Deaktivieren der Überwachung unterbunden, können auch im Geräte-Zustand SAFEOP Ausgänge geschaltet werden bzw. gesetzt bleiben. Version: 3.0.0 EL6070...
  • Seite 23 Parametern in 0x4000 ausgerüstet wurden und auf 0x8000 umgestellt wurden, unterstützen aus Kompatibilitätsgründen beide Bereiche und spiegeln intern. • 0x6000: Hier liegen die Eingangs-PDO („Eingänge“ aus Sicht des EtherCAT-Masters) • 0x7000: Hier liegen die Ausgangs-PDO („Ausgänge“ aus Sicht des EtherCAT-Masters) EL6070 Version: 3.0.0...
  • Seite 24 • Startup-Liste führen für den Austauschfall, • Unterscheidung zwischen Online/Offline Dictionary, • Vorhandensein aktueller XML-Beschreibung (Download von der Beckhoff Website), • "CoE-Reload" zum Zurücksetzen der Veränderungen • Programmzugriff im Betrieb über die PLC (s. TwinCAT 3 | PLC-Bibliothek: „Tc2_EtherCAT" und Beispielprogramm R/W CoE) Datenerhaltung und Funktion „NoCoeStorage“...
  • Seite 25 Dies wird für Änderungen während der Anlagenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherweise ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Re Power) sind die veränderten CoE-Parameter immer noch erhalten.
  • Seite 26 ◦ wird das Offline-Verzeichnis aus der ESI-Datei angezeigt; Änderungen sind hier nicht sinnvoll bzw. möglich. ◦ wird in der Identität der konfigurierte Stand angezeigt. ◦ wird kein Firmware- oder Hardware-Stand angezeigt, da dies Eigenschaften des realen Gerätes sind. ◦ ist ein rotes Offline Data zu sehen. Abb. 10: Offline-Verzeichnis Version: 3.0.0 EL6070...
  • Seite 27 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL6070 Version: 3.0.0...
  • Seite 28 Umfang von 32 Bit, d. h. nach ca. 4,2 Sekunden läuft die Variable über • Diese lokale Uhr wird vom EtherCAT Master automatisch mit der Master Clock im EtherCAT Bus mit einer Genauigkeit < 100 ns synchronisiert. Detaillierte Informationen entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Version: 3.0.0 EL6070...
  • Seite 29 • Beim Umgang mit den Komponenten ist auf eine sachgemäße Erdung der Umgebung (Arbeitsplatz, Verpackung und Personen) zu achten. • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen werden, um die Schutzart und den ESD-Schutz zu gewährleisten. Abb. 12: Federkontakte der Beckhoff I/O-Komponenten EL6070 Version: 3.0.0...
  • Seite 30 Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten mit erweitertem Temperaturbereich (ET) beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von -25 bis 60°C! • Es müssen Maßnahmen zum Schutz gegen Überschreitung der Nennbetriebsspannung durch kurzzeitige Störspannungen um mehr als 40% getroffen werden!
  • Seite 31 II 3G KEMA 10ATEX0075 X Ex nA nC IIC T4 Gc Ta: -25 … +60°C II 3D KEMA 10ATEX0075 X Ex tc IIIC T135°C Dc Ta: -25 ... +60°C (nur für Feldbuskomponenten mit Zertifikatsnummer KEMA 10ATEX0075 X Issue 9) EL6070 Version: 3.0.0...
  • Seite 32 Rohrleitungen höher als 70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich! • Die einzelnen Klemmen dürfen nur aus dem Busklemmensystem gezogen oder entfernt werden, wenn die Versorgungsspannung abgeschaltet wurde bzw.
  • Seite 33 ATEX und IECEx Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Produktes zum Download zur Verfügung steht! EL6070 Version: 3.0.0...
  • Seite 34 • CSA C22.2 No. 60079-0:2019 • CAN/CSA C22.2 No. 60079-7:2016 • CAN/CSA C22.2 No.61010-1:2012 Kennzeichnung Die gemäß cFMus für den explosionsgefährdeten Bereich zertifizierten Beckhoff-Feldbuskomponenten tragen die folgende Kennzeichnung: FM20US0111X (US): Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc...
  • Seite 35 Weiterführende Dokumentation zu cFMus HINWEIS Weiterführende Dokumentation zum Explosionsschutz gemäß cFMus Beachten Sie auch die weiterführende Dokumentation Control Drawing I/O, CX, CPX Anschlussbilder und Ex-Kennzeichnungen, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Produktes zum Download zur Verfügung steht! EL6070 Version: 3.0.0...
  • Seite 36 The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. VORSICHT Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). VORSICHT For devices with Ethernet connectors Not for connection to telecommunication circuits.
  • Seite 37 Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befestigung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Montageverbindungen wie Senkkopfschrauben oder Blindnieten. EL6070 Version: 3.0.0...
  • Seite 38 EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Versorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. Version: 3.0.0 EL6070...
  • Seite 39 Klemmen Sie zur Isolationsprüfung die PE-Zuleitung am Buskoppler bzw. der Einspeiseklemme ab! Um weitere Einspeisestellen für die Prüfung zu entkoppeln, können Sie diese Einspeiseklemmen entriegeln und mindestens 10 mm aus dem Verbund der übrigen Klemmen herausziehen. WARNUNG Verletzungsgefahr durch Stromschlag! Der PE-Powerkontakt darf nicht für andere Potentiale verwendet werden! EL6070 Version: 3.0.0...
  • Seite 40 • Die Befestigungspunkte der Tragschiene sind in einem Abstand vom 5 cm zu setzen. • Zur Befestigung der Tragschiene sind Senkkopfschrauben zu verwenden. • Die freie Leiterlänge zwischen Zugentlastung und Leiteranschluss ist möglichst kurz zu halten; der Abstand zum Kabelkanal ist mit ca.10 cm zu einhalten. Version: 3.0.0 EL6070...
  • Seite 41 Die Einhaltung der Abstände nach Abb. „Empfohlene Abstände bei Standard-Einbaulage“ wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende, räumliche Lage der Tragschiene aus, siehe Abb. „Weitere Einbaulagen“. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. EL6070 Version: 3.0.0...
  • Seite 42 Montage und Verdrahtung Abb. 17: Weitere Einbaulagen Version: 3.0.0 EL6070...
  • Seite 43 Stromaufnahme aus dem E-Bus zu erkennen. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 18: Korrekte Positionierung Abb. 19: Inkorrekte Positionierung EL6070 Version: 3.0.0...
  • Seite 44 • Durch SELV/PELV-Stromkreise entstehen eventuell weitere Vorgaben aus Normen wie IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung. • Eine SELV-Versorgung liefert sichere elektrische Trennung und Begrenzung der Spannung ohne Verbindung zum Schutzleiter, eine PELV-Versorgung benötigt zusätzlich eine sichere Verbindung zum Schutzleiter. Version: 3.0.0 EL6070...
  • Seite 45 Montage und Verdrahtung EL6070 - LEDs und Anschlussbelegung LEDs Abb. 20: LEDs and Anschlussbelegung Farbe Bedeutung grün Diese LED gibt den Betriebszustand der Klemme wieder INIT = Initialisierung der Klemme blinkend PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen Einzelblitz SAFEOP = Überprüfung der Kanäle des Sync-Managers, Ausgänge bleiben im sicheren Zustand...
  • Seite 46 Montage und Verdrahtung 4.10 Entsorgung Die mit einer durchgestrichenen Abfalltonne gekennzeichneten Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 3.0.0 EL6070...
  • Seite 47 Nach erfolgreicher Prüfung sind die Lizenzen lt. LicenseResponseFile verfügbar. Die EL6070 verfügt über keine vom Anwender nutzbaren weiteren Funktionen. Ab HW02 verfügt die EL6070 auch über einen lokalen Speicher, so dass ein oder mehrere LicenseResponseFiles auf dem Dongle gespeichert und transportiert werden können.
  • Seite 48 Anwendung unter TwinCAT in der entsprechenden TwinCAT-Dokumentation (http://infosys.beckhoff.com/) nachzulesen. Es ist zu bedenken, dass TwinCAT als EtherCAT Master beim Hochlauf den vollständigen Klemmennamen prüft, also EL6070-0000 oder EL6070-1234 (als Beispiel). Es muss also im TwinCAT System eine entsprechende ESI vorliegen. Firmware Update Ein Firmware Update ist auf der EL6070 nicht möglich.
  • Seite 49 Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0025) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 50 Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibilitätsregel aus. Siehe dazu insbesondere das Kapitel „Allgemeine Hinweise zur Verwendung von Beckhoff EtherCAT IO- Komponenten" und zur manuellen Konfigurationserstellung das Kapitel „Offline Konfigurationserstellung“. Wird dennoch die Online Description verwendet, liest der System Manager aus dem im EtherCAT-Slave befindlichen EEPROM eine Kopie der Gerätebeschreibung aus.
  • Seite 51 Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. Abb. 28: Hinweisfenster fehlerhafte ESI-Datei (links: TwinCAT 2; rechts: TwinCAT 3) EL6070 Version: 3.0.0...
  • Seite 52 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 3.0.0 EL6070...
  • Seite 53 Diese Diagnose ist für alle Slaves gleich. als auch über • kanal-typische Funktionsdiagnose (geräteabhängig), siehe entsprechende Gerätedokumentation Die Farbgebung in Abb. Auswahl an Diagnoseinformationen eines EtherCAT-Slaves entspricht auch den Variablenfarben im System Manager, siehe Abb. Grundlegende EtherCAT-Slave Diagnose in der PLC. EL6070 Version: 3.0.0...
  • Seite 54 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT-Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 55 CoE-Parameterverzeichnis Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT-Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: EL6070 Version: 3.0.0...
  • Seite 56 Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT-Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind im TwinCAT System Manager ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. Abb. 32: Beispiel Inbetriebnahmehilfe für eine EL3204 Version: 3.0.0 EL6070...
  • Seite 57 System Manager eingestellt werden. Sobald TwinCAT in RUN versetzt wird, wird dann der TwinCAT EtherCAT-Master die Zielzustände anfahren. Standardeinstellung Standardmäßig ist in den erweiterten Einstellungen des EtherCAT-Masters gesetzt: • EtherCAT-Master: OP • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. EL6070 Version: 3.0.0...
  • Seite 58 Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z. B. mit FB_EcSetMasterState die States kontrolliert anzufahren. Die Einstellungen im EtherCAT-Master sind dann sinnvollerweise für Master und Slave auf INIT zu setzen. Version: 3.0.0 EL6070...
  • Seite 59 (z. B. EL9410) zu setzen. Im TwinCAT System Manager wird der vorberechnete theoretische maximale E-Bus-Strom als Spaltenwert angezeigt. Eine Unterschreitung wird durch negativen Summenbetrag und Ausrufezeichen markiert, vor einer solchen Stelle ist eine Einspeiseklemme zu setzen. Abb. 36: Unzulässige Überschreitung E-Bus Strom EL6070 Version: 3.0.0...
  • Seite 60 Inbetriebnahme Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 37: Warnmeldung E-Bus-Überschreitung HINWEIS Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepotential erfolgen! Version: 3.0.0 EL6070...
  • Seite 61 EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die aktuelle EtherCAT Device Description im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Einführung Objektübersicht •...
  • Seite 62 Nichtlöscharer Betriebsstundenzähler UINT32 0x00000000(0 Index FB40 Memory interface Index Name Bedeutung Datentyp Flags Default (hex) FB40:0 Memory interface Speicherschnittstelle zum Beckhoff-Zertifikat UINT8 0x03 (3 FB40:01 Control Virtuelle Adresse des Speichers UINT32 0x00000000 (0 FB40:02 Status Länge der Daten UINT16 0x0000 (0...
  • Seite 63 Modular Device Profile. Index 1008 Device name Index Name Bedeutung Datentyp Flags Default (hex) 1008:0 Device name Geräte-Name des EtherCAT-Slave STRING EL6070-0000 Index 1009 Hardware version Index Name Bedeutung Datentyp Flags Default (hex) 1009:0 Hardware version Hardware-Version des EtherCAT-Slaves STRING...
  • Seite 64 Datentyp Flags Default (hex) F008:0 Code word reserviert UINT32 0x00000000 (0 Index F010 Module list Index Name Bedeutung Datentyp Flags Default (hex) F010:0 Module list Maximaler Subindex UINT8 0x02 (2 F010:01 SubIndex 001 Profilnummer UINT32 0x0000029E (670 Version: 3.0.0 EL6070...
  • Seite 65 Änderung der Inhalte dieses Dokuments vor und übernehmen keine Haftung für Irrtümer und fehlenden Angaben. Der Flashspeicher von 1 MB der EL6070 kann zur Speicherung von Dateien verwendet werden. • Es können bis zu 20 Dateien abgespeichert werden.
  • Seite 66 Zudem ist der Dateizugriff auf dem Steuerungsrechner mit besonderer Vorsicht zu unternehmen. Download: Beispielprogramm „EL6070_Access“: https://infosys.beckhoff.com/content/1031/el6070/Resources/ 4707490699.zip Vorbereitungen zum Starten des Beispielprogramms (tnzip-Datei/TwinCAT 3) • Nach Klick auf den Download-Button speichern Sie das Zip-Archiv lokal auf ihrer Festplatte und entpacken die *.tnzip-Archivdatei in einem temporären Ordner.
  • Seite 67 Kontextmenü, in dem „Ändern der NetId“ auszuwählen ist. Die ersten vier Zahlen der NetId des Projektes sind einzutragen. die beiden letzten Werte sind in der Regel 4.1. Beispiel: ◦ NetId des Projektes:       myComputer (123.45.67.89.1.1) ◦ Eintrag per „Change NetId...“:     123.45.67.89.4.1 EL6070 Version: 3.0.0...
  • Seite 68 Anhang Anhang EtherCAT AL Status Codes Detaillierte Informationen hierzu entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Version: 3.0.0 EL6070...
  • Seite 69 Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann. Anmerkung • Es wird empfohlen, die für die jeweilige Hardware letztmögliche Firmware einzusetzen • Ein Anspruch auf ein kostenfreies Firmware-Update bei ausgelieferten Produkten durch Beckhoff gegenüber dem Kunden besteht nicht. HINWEIS Beschädigung des Gerätes möglich! Beachten Sie die Hinweise zum Firmware Update auf der gesonderten Seite.
  • Seite 70 Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
