Mechanische Installation
1
2
3
3
3
1 2
Gerade Module oben
7.2.3
1
94 ───

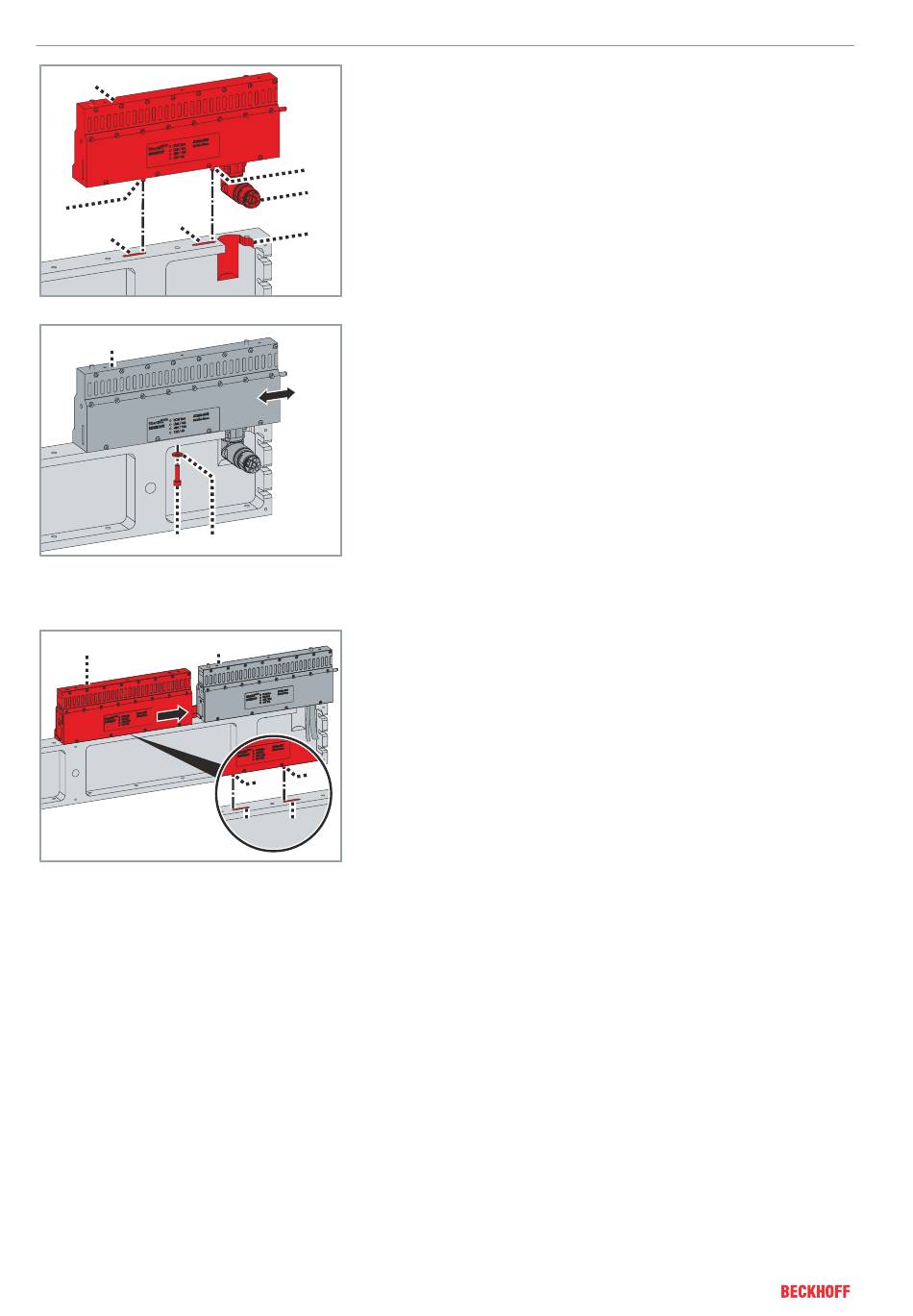

► Modul [1] mit den Passstiften [2] in den Langlöchern des Maschi-
nenbetts [3] positionieren
► Darauf achten, dass der Steckverbinder [4] in der Ausspa-
rung [5] des Maschinenbetts positioniert wird
2
4
5
► Schraube [1] mit Unterlegscheibe [2] in der Mitte des Moduls [3]
handfest eindrehen
► Darauf achten, dass das Modul [3] in den Langlöchern minimal
verschiebbar ist
7.2.3
► Modul [1] mit den Passstiften [2] in den Langlöchern des Maschi-
4
nenbetts [3] positionieren
► Modul [1] vorsichtig in das Modul [4] schieben
► Darauf achten, dass die Connector-Karte einrastet
2
2
3 3
3 3
XTS Version: 3.1
