Wartungsarbeiten am Mover
Rollentausch am
11.5
AT9014-0070-x550

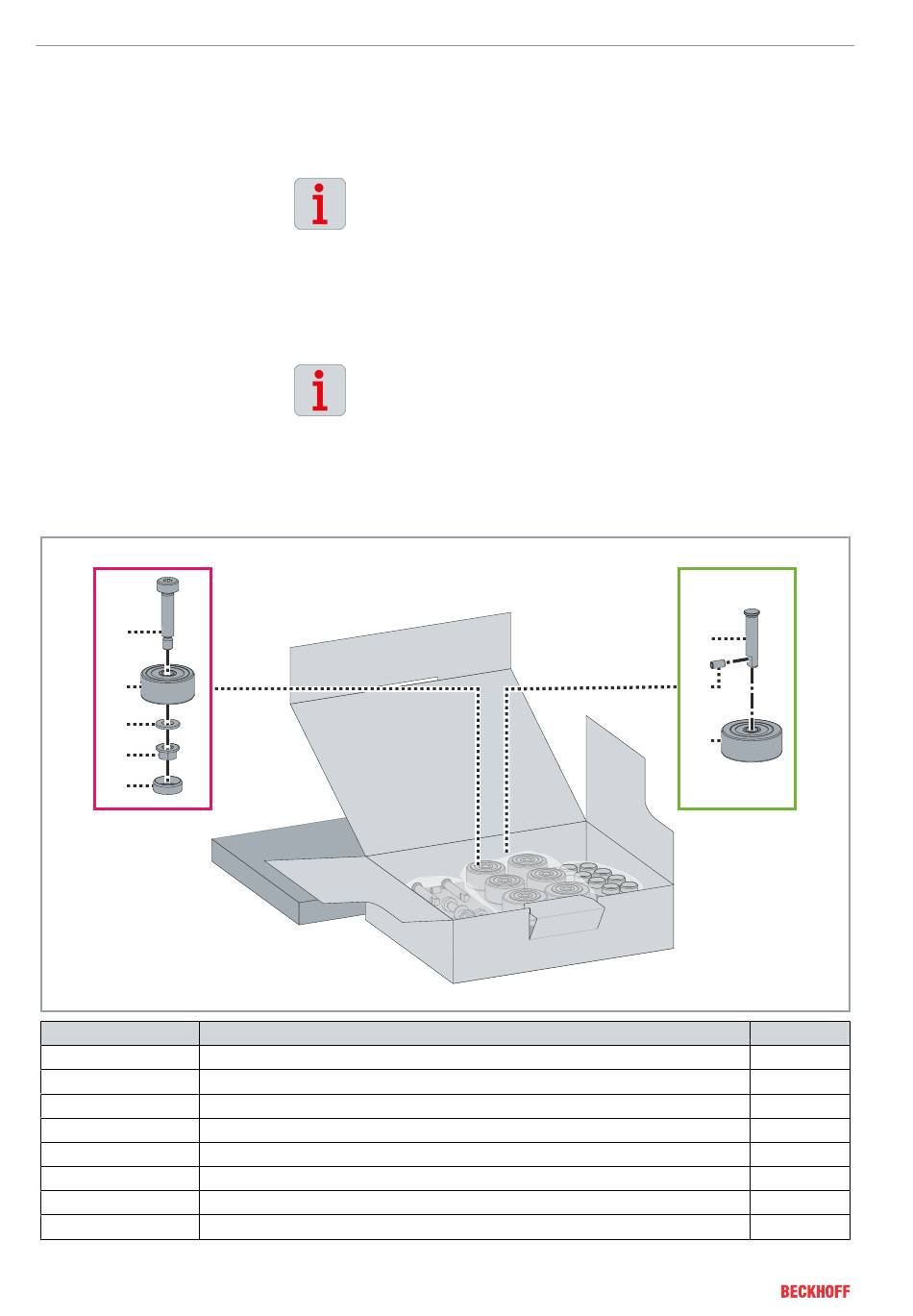

Lieferumfang
11.5.1
1
2
3
4
5
Positionsnummer
Bezeichnung
1
Passschulterschraube M4 x 20
2
Zylindrische Rolle* 22 mm
3
Passscheiben 4 x 8 x 1 A2 DIN‑988
4
Mutter M4 A2 DIN-6923
5
Abdeckkappe
6
Lagerbolzen D5 x 23
7
Gewindestift M3 x 6
8
Zylindrische Rolle* 25 mm
172
───
Zur Wartung der XTS-Mover AT9014‑0070‑x550 stehen entspre-
chende Rollensätze zur Verfügung. Im Rollensatz sind alle benötig-
ten Bauteile für den Austausch vorhanden.
Einmaliger Rollentausch
Um eine hohe Verfügbarkeit der Anlage zu gewährleisten, dürfen
bei dem Mover AT9014-0070-x550 nur einmal die Rollen getauscht
werden. Statt eines zweiten Rollentauschs muss der gesamte Mo-
ver ausgetauscht werden.
Zum Austausch der Führungsrollen am AT9014-0070-x550 benöti-
gen Sie einen Rollensatz mit der Artikelnummer ZX9014-0070.
Fehlende oder beschädigte Teile überprüfen
Überprüfen Sie Ihre Lieferung auf Vollständigkeit. Sollten Teile feh-
len oder durch den Transport beschädigt sein, kontaktieren Sie un-
verzüglich den Transporteur, Hersteller oder unseren Service.
Die Führungsrollen sind im Rollensatz ZX9014-0070 nicht fertig kon-
fektioniert und müssen vor der Montage entsprechend der folgen-
den Grafik ihrer farblichen Zuordnung und Position nach sortiert
werden:
XTS
6
7
8
Stückzahl
Version: 3.1
4
4
4
4
8
2
2
2
