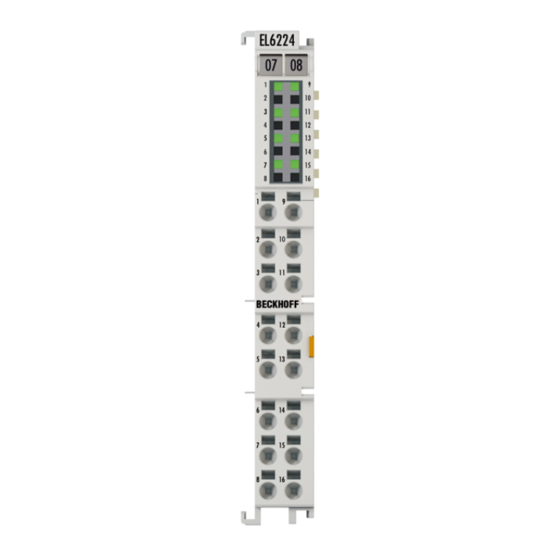

Beckhoff EL6224-00 0 Serie Dokumentation
  1. Anleitungen
  2. Marken
  3. Beckhoff Anleitungen
  4. Industrielle Ausrüstung
  5. EL6224-00 0 Serie
  6. Dokumentation

Beckhoff EL6224-00 0 Serie Dokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dokumentation | DE
EL6224-00x0
IO-Link Klemme
28.06.2022 | Version: 3.3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL6224-00 0 Serie

Inhaltszusammenfassung für Beckhoff EL6224-00 0 Serie

  • Seite 1 Dokumentation | DE EL6224-00x0 IO-Link Klemme 28.06.2022 | Version: 3.3...

  • Seite 3: Inhaltsverzeichnis

    1.5.1 Allgemeine Hinweise zur Kennzeichnung ................  12 1.5.2 Versionsidentifikation von EL Klemmen................ 13 1.5.3 Beckhoff Identification Code (BIC) ...................  14 1.5.4 Elektronischer Zugriff auf den BIC (eBIC)................  16 2 EL6224, EL6224-0090 - Produktbeschreibung .................. 18 EL6224 - Einführung ........................ 18 EL6224-0090 - Einführung ......................
  • Seite 4 Inhaltsverzeichnis 5.7.2 Verdrahtung ........................ 48 5.7.3 Schirmung ........................ 49 Hinweis Spannungsversorgung ......................  50 Positionierung von passiven Klemmen ...................  51 5.10 Einbaulagen ............................  52 5.11 EL6224, EL6224-0090 - LEDs u. Anschlussbelegung .............. 54 5.12 Entsorgung ............................ 56 6 IO-Link - Konfiguration und Paramtrierung .................. 57 Konfiguration des IO-Link Masters ....................
  • Seite 5 Inhaltsverzeichnis 9.2.8 Import/Export von EtherCAT-Teilnehmern mittels SCI und XTI........ 168 Allgemeine Inbetriebnahmehinweise des EtherCAT Slaves ............ 175 10 Fehlerbehandlung und Diagnose ...................... 185 10.1 ADS Error Codes und weitere Fehlerdiagnose ................ 185 11 Anhang .............................. 188 11.1 EtherCAT AL Status Codes ...................... 188 11.2 Firmware Update EL/ES/ELM/EM/EPxxxx..................
  • Seite 6 Inhaltsverzeichnis Version: 3.3 EL6224-00x0...

  • Seite 7: Vorwort

    Vorwort Vorwort IO-Link Klemmen Produktübersicht IO-Link Klemme EL6224 [} 18] IO-Link Klemme, TwinSAFE Single Channel EL6224-0090 [} 19] EL6224-00x0 Version: 3.3...

  • Seite 8: Hinweise Zur Dokumentation

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 9: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 10: Ausgabestände Der Dokumentation

    Vorwort Ausgabestände der Dokumentation Version Kommentar • Update Kapitel „Produktbeschreibung“ • Update Kapitel „Konfiguration des IO-Link Masters“ • Kapitel „Einbinden des IO-Link Device“ ersetzt durch Kapitel „Konfiguration der IO-Link Devices“ • Kapitel „Parametrierung der IO-Link Devices“ ersetzt durch die Kapitel „Einstellungen (Settings) der IO-Link Devices“ und „EPIxxxx, ERIxxxx - Einstellen der IO-Link Device Parameter“...
  • Seite 11 Vorwort Version Kommentar • Ergänzung Kapitel "Konfiguration des IO-Link Masters" • Ergänzung Kapitel "Parametrierung der IO-Link Devices" • Ergänzung Kapitel "Zugriff auf IO-Link Daten" • Update Kapitel "Grundlagen IO-Link" • Update Kapitel "Objektbeschreibung" • Update Kapitel "Technische Daten" • Update Kapitel "ADS Error Codes" •...

  • Seite 12: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 13: Versionsidentifikation Von El Klemmen

    1.5.2 Versionsidentifikation von EL Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module einer Charge.

  • Seite 14: Beckhoff Identification Code (Bic)

    Vorwort 1.5.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 15 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 16: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Box‑Module) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen.
  • Seite 17 Vorwort ◦ Das Gerät muss zum Zugriff in SAFEOP/OP sein: ◦ Das Objekt 0x10E2 wird in Bestandsprodukten vorrangig im Zuge einer notwendigen Firmware‑Überarbeitung eingeführt. ◦ Ab TwinCAT 3.1. build 4024.24 stehen in der Tc2_EtherCAT Library ab v3.3.19.0 die Funktionen FB_EcCoEReadBIC und FB_EcCoEReadBTN zum Einlesen in die PLC und weitere eBIC- Hilfsfunktionen zur Verfügung.

  • Seite 18: El6224, El6224-0090 - Produktbeschreibung

    EL6224, EL6224-0090 - Produktbeschreibung EL6224, EL6224-0090 - Produktbeschreibung EL6224 - Einführung IO-Link Klemme Abb. 4: EL6224 Die IO-Link-Klemme EL6224 ermöglicht den Anschluss von bis zu vier IO-Link-Teilnehmern, den sogenannten IO-Link-Devices. Dies können Aktoren, Sensoren oder Kombinationen aus beiden sein. Die Verbindung zwischen der Klemme und dem Teilnehmer erfolgt als Punkt-zu-Punkt-Verbindung. Die Klemme wird über den EtherCAT-Master parametriert.

  • Seite 19: El6224-0090 - Einführung

    EL6224, EL6224-0090 - Produktbeschreibung EL6224-0090 - Einführung IO-Link Klemme, TwinSAFE Single Channel Abb. 5: EL6224-0090 Die IO-Link-Klemme EL6224-0090 ermöglicht den Anschluss von bis zu vier IO-Link-Teilnehmern, den sogenannten IO-Link-Devices. Dies können Aktoren, Sensoren oder Kombinationen aus beiden sein. Die Verbindung zwischen der Klemme und dem Teilnehmer erfolgt als Punkt-zu-Punkt-Verbindung. Die Klemme wird über den EtherCAT-Master parametriert.

  • Seite 20: El6224, El6224-0090 - Technische Daten

    EL6224, EL6224-0090 - Produktbeschreibung EL6224, EL6224-0090 - Technische Daten Technische Daten EL6224 EL6224-0090 IO-Link Schnittstellen Spezifikationsversion IO-Link V1.1 Gehäuse HD-Gehäuse mit 16 Anschlusspunkten (ab Hardwarestand 04) Feldspannung 24 V über die Powerkontakte Anschluss 3-Leiter Übertragungsraten 4,8 kBaud, 38,4 kBaud und 230,4 kBaud Leitungslänge zwischen IO-Link Master max.

  • Seite 21: Start

    EL6224, EL6224-0090 - Produktbeschreibung Start Zur Inbetriebsetzung: • montieren Sie die EL6224 wie im Kapitel Montage und Verdrahtung [} 37] beschrieben • konfigurieren Sie die EL6224 in TwinCAT wie im Kapitel Konfiguration mit TwinCAT [} 108] und IO-Link - Konfiguration und Parametrierung [} 57] beschrieben. EL6224-00x0 Version: 3.3...

  • Seite 22: Grundlagen Io-Link

    Dokumentation geht die IO-Link Spezifikation in die IEC-Normung ein und wird als IEC 61131-9 in erweiterter Form übernommen. Dabei wird auch die neue Bezeichnung SDCI eingeführt. Beckhoff unterstützt als Teilnehmer in den entsprechenden Gremien die Entwicklung von IO-Link und bildet Spezifikationsänderungen in seinen Produkten ab.

  • Seite 23: Aufbau Io-Link Kommunikation

    Grundlagen IO-Link Aufbau IO-Link Kommunikation Der Aufbau der IO-Link Kommunikation ist in Abb. Aufbau IO-Link Kommunikation dargestellt. Dieser stellt insbesondere den Ablauf beim automatischen Scannen [} 63] der IO-Link Ports dar. Abb. 7: Aufbau IO-Link Kommunikation • Ist ein IO-Link Device an einem Masterport angeschlossen, so versucht der Master eine Kommunikation aufzubauen.

  • Seite 24: Gerätebeschreibung Iodd

    Um die Funktionalität des Parameterserver nutzen zu können, müssen sowohl der IO-Link Master, als auch das IO-Link Device nach V1.1 spezifiziert sein. Die IO-Link Revision des Devices kann für den einzelnen Port unter Settings [} 70] ausgelesen werden. Der Beckhoff IO-Link Master unterstützt die Spezifikation V1.1 ab FW 07.

  • Seite 25: Übertragungsgeschwindigkeit

    Grundlagen IO-Link Übertragungsgeschwindigkeit Ein IO-Link Master nach Spezifikation V1.1 unterstützt alle drei Übertragungsarten, er passt die Übertragungsrate automatisch an die des IO-Link Devices an. Ein IO-Link Device unterstützt i.d.R. nur eine Übertragungsrate. Auf den verschiedenen Ports des Masters können IO-Link Devices mit unterschiedlichen Übertragungsraten angeschlossen werden. •...

  • Seite 26: Grundlagen Der Kommunikation

    - Kabelsätze ZK1090-9191-xxxx bzw. - feldkonfektionierbare RJ45 Stecker ZS1090-0005 - feldkonfektionierbare Ethernet Leitung ZB9010, ZB9020 Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, in der Regel ist ein Koppler dabei bis zu 2 A belastbar (siehe Dokumentation des jeweiligen...

  • Seite 27: Allgemeine Hinweise Zur Watchdog-Einstellung

    Grundlagen der Kommunikation Abb. 8: System Manager Stromberechnung HINWEIS Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! Allgemeine Hinweise zur Watchdog-Einstellung Die ELxxxx Klemmen sind mit einer Sicherungseinrichtung (Watchdog) ausgestattet, die z. B. bei unterbrochenem Prozessdatenverkehr nach einer voreinstellbaren Zeit die Ausgänge in einen sicheren Zustand schaltet, in Abhängigkeit vom Gerät und Einstellung z. B.
  • Seite 28 Grundlagen der Kommunikation Abb. 9: Karteireiter EtherCAT -> Erweiterte Einstellungen -> Verhalten --> Watchdog Anmerkungen: • der Multiplier ist für beide Watchdogs gültig. • jeder Watchdog hat dann noch eine eigene Timer-Einstellung, die zusammen mit dem Multiplier eine resultierende Zeit ergibt. •...

  • Seite 29: Ethercat State Machine

    Grundlagen der Kommunikation EtherCAT-Master oder sehr lange Zykluszeiten anzupassen. Der Standardwert des SM-Watchdog ist auf 100 ms eingestellt. Der Einstellbereich umfasst 0...65535. Zusammen mit einem Multiplier in einem Bereich von 1...65535 deckt dies einen Watchdog-Zeitraum von 0...~170 Sekunden ab. Berechnung Multiplier = 2498 → Watchdog-Basiszeit = 1 / 25 MHz * (2498 + 2) = 0,0001 Sekunden = 100 µs SM Watchdog = 10000 →...

  • Seite 30: Ausgänge Im Safeop

    Grundlagen der Kommunikation Abb. 10: Zustände der EtherCAT State Machine Init Nach dem Einschalten befindet sich der EtherCAT-Slave im Zustand Init. Dort ist weder Mailbox- noch Prozessdatenkommunikation möglich. Der EtherCAT-Master initialisiert die Sync-Manager-Kanäle 0 und 1 für die Mailbox-Kommunikation. Pre-Operational (Pre-Op) Beim Übergang von Init nach Pre-Op prüft der EtherCAT-Slave, ob die Mailbox korrekt initialisiert wurde.

  • Seite 31: Coe-Interface

    Grundlagen der Kommunikation Operational (Op) Bevor der EtherCAT-Master den EtherCAT-Slave von Safe-Op nach Op schaltet, muss er bereits gültige Outputdaten übertragen. Im Zustand Op kopiert der Slave die Ausgangsdaten des Masters auf seine Ausgänge. Es ist Prozessdaten- und Mailbox-Kommunikation möglich. Boot Im Zustand Boot kann ein Update der Slave-Firmware vorgenommen werden.

  • Seite 32: Verfügbarkeit

    Grundlagen der Kommunikation Verfügbarkeit Nicht jedes EtherCAT Gerät muss über ein CoE-Verzeichnis verfügen. Einfache I/O-Module ohne eigenen Prozessor verfügen in der Regel. über keine veränderlichen Parameter und haben deshalb auch kein CoE-Verzeichnis. Wenn ein Gerät über ein CoE-Verzeichnis verfügt, stellt sich dies im TwinCAT System Manager als ein eigener Karteireiter mit der Auflistung der Elemente dar: Abb. 11: Karteireiter „CoE-Online“...

  • Seite 33: Datenerhaltung

    Grundlagen der Kommunikation Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherwei- se ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten. Andere Hersteller können dies anders handhaben.
  • Seite 34 Grundlagen der Kommunikation Online/Offline Verzeichnis Während der Arbeit mit dem TwinCAT System Manager ist zu unterscheiden ob das EtherCAT-Gerät gerade „verfügbar“, also angeschaltet und über EtherCAT verbunden und damit online ist oder ob ohne angeschlossene Slaves eine Konfiguration offline erstellt wird. In beiden Fällen ist ein CoE-Verzeichnis nach Abb.
  • Seite 35 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. EL6224-00x0 Version: 3.3...

  • Seite 36: Distributed Clock

    Grundlagen der Kommunikation Distributed Clock Die Distributed Clock stellt eine lokale Uhr im EtherCAT Slave Controller (ESC) dar mit den Eigenschaften: • Einheit 1 ns • Nullpunkt 1.1.2000 00:00 • Umfang 64 Bit (ausreichend für die nächsten 584 Jahre); manche EtherCAT-Slaves unterstützen jedoch nur einen Umfang von 32 Bit, d. h.

  • Seite 37: Montage Und Verdrahtung

    • Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten (Arbeitsplatz, Verpa- ckung und Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen wer- den, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 15: Federkontakte der Beckhoff I/O-Komponenten EL6224-00x0 Version: 3.3...

  • Seite 38: Explosionsschutz

    70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff-Feldbuskomponenten mit erweitertem Temperaturbereich (ET) beim Einsatz in explosionsgefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von -25 bis 60°C! •...

  • Seite 39: Weiterführende Dokumentation Zu Atex Und Iecex

    Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Pro- duktes zum Download zur Verfügung steht! EL6224-00x0 Version: 3.3...

  • Seite 40: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. VORSICHT Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). VORSICHT For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 41: Hinweise Zu Twinsafe Sc

    Montage und Verdrahtung Hinweise zu TwinSAFE SC 5.4.1 Sicherheitshinweise Lesen Sie vor Installation und Inbetriebnahme der TwinSAFE-Komponenten auch die Sicherheitshinweise im Vorwort dieser Dokumentation. 5.4.2 Umgebungsbedingungen Stellen Sie sicher, dass die TwinSAFE-Komponenten nur bei den spezifizierten Umgebungsbedingungen (siehe technische Daten) transportiert, gelagert und betrieben werden! WARNUNG Verletzungsgefahr! Die TwinSAFE-Komponenten dürfen unter folgenden Betriebsbedingungen nicht eingesetzt werden.

  • Seite 42: Tragschienenmontage

    Montage und Verdrahtung Tragschienenmontage WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Montage Abb. 16: Montage auf Tragschiene Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen (Hutschienen nach EN 60715) aufgerastet: 1.
  • Seite 43 Montage und Verdrahtung Demontage Abb. 17: Demontage von Tragschiene Jede Klemme wird durch eine Verriegelung auf der Tragschiene gesichert, die zur Demontage gelöst werden muss: 1. Ziehen Sie die Klemme an ihren orangefarbigen Laschen ca. 1 cm von der Tragschiene herunter. Da- bei wird die Tragschienenverriegelung dieser Klemme automatisch gelöst und Sie können die Klemme nun ohne großen Kraftaufwand aus dem Busklemmenblock herausziehen.

  • Seite 44: Beschädigung Des Gerätes Möglich

    Montage und Verdrahtung Abb. 18: Linksseitiger Powerkontakt HINWEIS Beschädigung des Gerätes möglich Beachten Sie, dass aus EMV-Gründen die PE-Kontakte kapazitiv mit der Tragschiene verbunden sind. Das kann bei der Isolationsprüfung zu falschen Ergebnissen und auch zur Beschädigung der Klemme führen (z. B. Durchschlag zur PE-Leitung bei der Isolationsprüfung eines Verbrauchers mit 230 V Nennspannung). Klemmen Sie zur Isolationsprüfung die PE- Zuleitung am Buskoppler bzw.

  • Seite 45: Montagevorschriften Für Erhöhte Mechanische Belastbarkeit

    Montage und Verdrahtung Montagevorschriften für erhöhte mechanische Belastbarkeit WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Zusätzliche Prüfungen Die Klemmen sind folgenden zusätzlichen Prüfungen unterzogen worden: Prüfung Erläuterung...

  • Seite 46: Anschluss

    Montage und Verdrahtung Anschluss 5.7.1 Anschlusstechnik WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Übersicht Mit verschiedenen Anschlussoptionen bietet das Busklemmensystem eine optimale Anpassung an die Anwendung: •...

  • Seite 47: Verdrahtung Hd-Klemmen

    Montage und Verdrahtung Die gewohnten Maße der Klemme ändern sich durch den Stecker nur geringfügig. Der Stecker trägt ungefähr 3 mm auf; dabei bleibt die maximale Höhe der Klemme unverändert. Eine Lasche für die Zugentlastung des Kabels stellt in vielen Anwendungen eine deutliche Vereinfachung der Montage dar und verhindert ein Verheddern der einzelnen Anschlussdrähte bei gezogenem Stecker.

  • Seite 48: Verdrahtung

    Montage und Verdrahtung 5.7.2 Verdrahtung WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Klemmen für Standardverdrahtung ELxxxx/KLxxxx und für steckbare Verdrahtung ESxxxx/KSxxxx Abb. 22: Anschluss einer Leitung an eine Klemmstelle Bis zu acht Klemmstellen ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die Busklemme.

  • Seite 49: Schirmung

    Montage und Verdrahtung Klemmengehäuse HD-Gehäuse Leitungsquerschnitt (massiv) 0,08 ... 1,5  mm Leitungsquerschnitt (feindrähtig) 0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm (siehe Hinweis [} 47]) Abisolierlänge 8 ... 9 mm 5.7.3 Schirmung Schirmung Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitun- gen angeschlossen werden.

  • Seite 50: Hinweis Spannungsversorgung

    Montage und Verdrahtung Hinweis Spannungsversorgung WARNUNG Spannungsversorgung aus SELV/PELV-Netzteil! Zur Versorgung dieses Geräts müssen SELV/PELV-Stromkreise (Schutzkleinspannung, Sicherheitsklein- spannung) nach IEC 61010-2-201 verwendet werden. Hinweise: • Durch SELV/PELV-Stromkreise entstehen eventuell weitere Vorgaben aus Normen wie IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung. •...

  • Seite 51: Positionierung Von Passiven Klemmen

    Montage und Verdrahtung Positionierung von passiven Klemmen Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des Busklem- menblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 23: Korrekte Positionierung...

  • Seite 52: Einbaulagen

    Montage und Verdrahtung 5.10 Einbaulagen HINWEIS Einschränkung von Einbaulage und Betriebstemperaturbereich Entnehmen Sie den technischen Daten zu einer Klemme, ob sie Einschränkungen bei Einbaulage und/oder Betriebstemperaturbereich unterliegt. Sorgen Sie bei der Montage von Klemmen mit erhöhter thermischer Verlustleistung dafür, dass im Betrieb oberhalb und unterhalb der Klemmen ausreichend Abstand zu ande- ren Komponenten eingehalten wird, so dass die Klemmen ausreichend belüftet werden! Optimale Einbaulage (Standard) Für die optimale Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen der EL/KL-...
  • Seite 53 Montage und Verdrahtung Abb. 26: Weitere Einbaulagen EL6224-00x0 Version: 3.3...

  • Seite 54: El6224, El6224-0090 - Leds U. Anschlussbelegung

    Montage und Verdrahtung 5.11 EL6224, EL6224-0090 - LEDs u. Anschlussbelegung Abb. 27: EL6224, EL6224-0090 - LEDs und Anschlussbelegung (HD-Gehäuse) Anschlussbelegung Klemmstelle Beschreibung Bezeichnung Input 1 Eingang 1 + 24 V + 24 V Input 2 Eingang 2 + 24 V + 24 V Input 3 Eingang 3 + 24 V + 24 V...
  • Seite 55 Montage und Verdrahtung LEDs Farbe Bedeutung grün Diese LEDs geben den Betriebszustand der Klemme wieder: Zustand der EtherCAT State Machine [} 29]: INIT = Initialisierung der Klemme oder BOOTSTRAP = Funktion für Firmware-Updates [} 188] der Klemme blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunika- tion und abweichende Standard-Einstellungen gesetzt Einzelblitz Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des...

  • Seite 56: Entsorgung

    Montage und Verdrahtung 5.12 Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 3.3 EL6224-00x0...

  • Seite 57: Io-Link - Konfiguration Und Paramtrierung

    Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Descripti- on. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Beim Anfügen des IO-Link Masters (siehe Kapitel Konfiguration mit TwinCAT [} 108]) im TwinCAT System Manager wird ein zusätzlicher Karteireiter namens "IO-Link"...

  • Seite 58: Konfiguration Der Io-Link Devices

    Der Device-Katalog enthält eine alphabetisch nach Hersteller sortierte Liste der IO-Link Devices, für die in der lokalen TwinCAT-Installation eine Gerätebeschreibung (IODD) vorhanden ist. Über den Downloadfinder können die IODDs für die Beckhoff- IO-Link-Box-Module EPIxxxx, ERIxxxx heruntergeladen werden. Die heruntergeladene Zip-Datei enthält die IODD Device Description Files für die Beckhoff-IO-Link-Box-Module EPIxxxx, ERIxxxx.

  • Seite 59: Einbinden Des Io-Link Devices

    IO-Link - Konfiguration und Paramtrierung 6.2.2 Einbinden des IO-Link Devices Das Einbinden der IODD Datei sollte immer der erste Schritt sein, da dadurch die Aufschlüsselung der einzelnen Prozessdaten des IO-Link Devices sowie die Anzeige der Parameter ermöglicht wird. Es gibt mehrere Möglichkeiten ein IO-Link Device einzubinden: 1.

  • Seite 60: Importieren Der Gerätebeschreibung Iodd

    IO-Link - Konfiguration und Paramtrierung 6.2.2.1 1. Importieren der Gerätebeschreibung IODD Der Import der Gerätebeschreibung vereinfacht das Einbinden der IO-Link Devices. Die einzelnen Prozessdaten werden aufgeschlüsselt, eine einfache Parametrierung des Sensors wird dadurch ermöglicht. Die IODD muss nur bei der erstmaligen Inbetriebnahme eines neuen IO-Link Devices importiert werden. Der Import ist Port-unabhängig.
  • Seite 61 IO-Link - Konfiguration und Paramtrierung Abb. 32: IODD Finder, Auswahl und Import der .xml-Datei 4. Nach Klick auf das Downloadsymbol wird die .xml-Datei des gewählten IO-Link-Sensors/-Devices importiert und in folgendem Ordner abgelegt: - für TwinCAT 2.x: \TwinCAT\IO\IOLink - für TwinCAT 3.x: \TwinCAT\3.X\Config\IO\IOLink 5.
  • Seite 62 IO-Link - Konfiguration und Paramtrierung 6.2.2.2 2. Konfiguration IO-Link Device an Port n Online Konfiguration ü Voraussetzung: Das IO-Link Device ist angeschlossen. 1. Drücken Sie den Button Scan devices (s. Kapitel Automatisches Scannen [} 63]) ð Das Device wird automatisch erkannt und mit entsprechenden Parametern angelegt. Sind in der IODD- Datei mehrere Devices hinterlegt, so wird hier immer der erste Eintrag ausgewählt.

  • Seite 63: Automatisches Scannen Der Io-Link Ports

    IO-Link - Konfiguration und Paramtrierung 6.2.2.3 3. Automatisches Scannen der IO-Link Ports In diesem Teil der Dokumentation wird die Konfiguration der physisch vorhandenen IO-Link Devices in TwinCAT beschrieben. Beim automatischem Scannen der IO-Link Ports werden die Schritte „WakeUp Impuls“, „Einstellung der Baudrate“, „Auslesen der Kommunikationsparameter“...
  • Seite 64 IO-Link - Konfiguration und Paramtrierung Die IO-Link Devices sind jetzt in der „General“-Anzeige eingetragen. Im Feld „Details“ von Port2 werden Informationen zu dem angeschlossenen Device angezeigt. Zusätzlich können die Reiter Settings [} 65]“ und Parameter [} 66] geöffnet werden. Abb. 36: Device an Port2, Anzeige „Details“, Reiter „Settings“ und „Parameter“ öffnen Version: 3.3 EL6224-00x0...
  • Seite 65 IO-Link - Konfiguration und Paramtrierung Device Settings anzeigen 3. Führen Sie einen Rechtsklick auf Port2 aus, um weitere Details im Dialog „Settings“ anzuzeigen. 4. Ändern sie ggf. die Einstellungen im Reiter „Settings“ wie in Kapitel Einstellungen (Settings) der IO-Link Devices [} 70] beschrieben. Abb. 37: Settings Device Port2 EL6224-00x0 Version: 3.3...
  • Seite 66 IO-Link - Konfiguration und Paramtrierung Device Parameter anzeigen 5. Öffnen Sie den Reiter „Parameter“ durch Doppelklick auf Port2 oder nach Rechtsklick auf Port2 über die Menüauswahl „Parameter“. ð Es werden die Parameter des jeweiligen IO-Link Devices aufgeführt. 6. Parametrieren Sie das Device wie im Kapitel EPIxxxx, ERIxxxx - Einstellen der IO-Link Device Parameter [} 72] beschrieben.

  • Seite 67: Manuelles Einfügen Über Create Device

    IO-Link - Konfiguration und Paramtrierung 6.2.2.4 4. Manuelles Einfügen über Create Device Dieser Teil der Dokumentation beschreibt die manuelle Konfiguration des IO-Link Devices in TwinCAT. Das manuelle Einfügen des IO-Link Devices sollte nur durchgeführt werden, wenn die IODD vom Hersteller und das IO-Link Device nicht vorliegen.

  • Seite 68: Io-Link Devices Entfernen

    IO-Link - Konfiguration und Paramtrierung 6.2.3 IO-Link Devices entfernen Um ein bereits konfiguriertes IO-Link Device zu entfernen, gehen Sie wie folg vor. 1. Öffnen Sie mit Rechtsklick auf den Port das Kontextmenü und wählen „Delete“. Abb. 40: Das Device an Port2 entfernen. 2.

  • Seite 69: Konfiguration Aktivieren

    IO-Link - Konfiguration und Paramtrierung 6.2.4 Konfiguration aktivieren Änderungen im IO-Link Konfigurationstool werden erst wirksam, wenn Sie die IO-Link Konfiguration aktivieren. Es gibt zwei Möglichkeiten, die IO-Link Konfiguration zu aktivieren: • Klicken Sie auf die Schaltfläche „Reload Devices“ • Aktivieren Sie die TwinCAT-Konfiguration: Klicken Sie auf die Schaltfläche „Activate Configuration“...

  • Seite 70: Einstellungen (Settings) Der Io-Link Devices

    IO-Link - Konfiguration und Paramtrierung Einstellungen (Settings) der IO-Link Devices Um die Basiseinstellungen der Devices für jeden Port zu finden, gehen Sie wie folgt vor. 1. Öffnen Sie mit Rechtsklick auf den Port das Kontextmenü und wählen „Settings“. ð Es wird ein neuer Karteireiter „Portx:: Settings“ geöffnet, in dem die unten beschriebenen Einstellungen vorgenommen werden können.
  • Seite 71 ð werden komplexe Datentypen (Prozessdaten) als Octet String angelegt. Vorteil: einfache Weiterverarbeitung in der 9. Firmware Update der Beckhoff IO-Link Geräte Über den Button „Download“ ist ein Firmware Update des IO-Link Devices möglich. Beachten Sie die Beschreibung im Kapitel Firmware Update des IO-Link Devices der EPIxxxx Dokumentationen.

  • Seite 72: Epixxxx, Erixxxx - Einstellen Der Io-Link Device Parameter

    IO-Link - Konfiguration und Paramtrierung EPIxxxx, ERIxxxx - Einstellen der IO-Link Device Parameter In diesem Kapitel wird erläutert wie Sie die IO-Link Device Parameter auslesen und einstellen können. Die Anzahl und Art der angezeigten Objekte im Reiter „Parameter“ variieren je nach Sensortyp. Zunächst sind die Default-Einstellungen, wie in der entsprechenden IODD hinterlegt, zu sehen.
  • Seite 73 IO-Link - Konfiguration und Paramtrierung „Compare“-Button 1. Drücken Sie den „Compare“ Button. ð Die Parameterdaten der Konfiguration werden verglichen mit den Parametersätzen im Sensor. ð Das Ergebnis wird im Reiter „Parameter“ angezeigt s. folgende Grafiken. Übereinstimmung zwischen Konfiguration und Sensordaten Die Übereinstimmung wird durch einen grünen Haken vor dem Index bestätigt.
  • Seite 74 IO-Link - Konfiguration und Paramtrierung Abb. 46: Parameterdaten der Konfiguration mit Sensordaten vergleichen Version: 3.3 EL6224-00x0...
  • Seite 75 IO-Link - Konfiguration und Paramtrierung „Read“-Button Voreingestellt sind immer die Default-Werte aus der IODD-Datei. 1. Drücken Sie den „Read“-Button ð Die aktuellen Parameterwerte des Sensors werden ausgelesen. Das erfolgreiche Lesen der Daten wird mit einem grünen Haken vor dem Index bestätigt. „Write“-Button Voreingestellt sind immer die Default-Werte aus der IODD-Datei 1.
  • Seite 76 IO-Link - Konfiguration und Paramtrierung “Set Default”-Button 1. Drücken Sie den „Set Default“-Buttons ð Alle Parameterwerte werden auf die Voreinstellungen zurückgesetzt. Default-Werte zum Sensor schreiben Beachten Sie, dass auch die Default-Werte über den „Write“-Button zum Sensor geschrieben wer- den müssen. Abb. 48: Parameter auf Default-Werte zurücksetzen Version: 3.3 EL6224-00x0...
  • Seite 77 IO-Link - Konfiguration und Paramtrierung “Export / Import”-Button Die eingestellten Parameterwerte können als .vbs - Datei exportiert und später über Import wieder hergestellt werden. 1. Drücken Sie den „Export / Import“-Buttons s. folgende Abbildung (1) ð der Import / Export Dialog wird geöffnet. 2.
  • Seite 78 IO-Link - Konfiguration und Paramtrierung „Store“-Button 1. Klicken Sie auf den „Store“ -Button (Data Storage). ð Der Beckhoff IO-Link Master speichert sensorabhängige Daten z. B. folgende Parameter: (0x0018) „Application Specific Tag“, (0x08n0) „Settings“ und 0x3800 „Range Settings“. Das erfolgreiche Speichern wird mit Store-Symbol bestätigt.
  • Seite 79 IO-Link - Konfiguration und Paramtrierung Store-Button über die SPS auslösen Die Indexgroup eines ADS Befehls ist, wie beim CoE, auf 0xF302 für den IO-Link-Bedarfsdatenkanal festgelegt. Gemäß IO-Link Spezifikation müssen Geräte mit ISDU Unterstützung den Index 0x0002 verwenden, um den Systembefehl zu empfangen. Die folgende Tabelle zeigt Kodierungsbeispiele für Systembefehle (ISDU), die vollständige Übersicht finden sie in der Tabelle „Coding of SystemCommand (ISDU)“...
  • Seite 80 IO-Link - Konfiguration und Paramtrierung Abb. 53: Parameter speichern Version: 3.3 EL6224-00x0...
  • Seite 81 IO-Link - Konfiguration und Paramtrierung Standard Command (Index 0x0002) Der IO-Link Master schreibt während des Hochlaufs diverse IO-Link spezifische Kommandos in den „Standard Command“. Einige dieser Kommandos sind in der TwinCAT-Oberfläche verfügbar (siehe nachfolgende Abbildung). 1. Klicken Sie in der Parameter-Auflistung der Benutzerrolle „All Objects“ den Parameter „Standard Command“...
  • Seite 82 IO-Link - Konfiguration und Paramtrierung „Application Specific Tag“ (Index 0x0018) An dieser Stelle können Applikationsspezifische Informationen eingegeben und gespeichert werden. 1. Klicken Sie in der Parameter-Auflistung das Objekt „Application Specific Tag“ an und anschließend Doppelklick auf „Application Specific Tag“ im rechten Feld. 2.

  • Seite 83: Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 163] (mit Doppelklick...
  • Seite 84 IO-Link - Konfiguration und Paramtrierung Index 80n0 IO Settings Ch. 1 - 4 (für 0 ≤ n ≤ 3) Index (hex) Name Bedeutung Datentyp Flags Default 80n0:0 IO Settings Max. Subindex UINT8 0x28 (40 80n0:04 Device ID Die Device ID dient zur Validierung eines IO-Link Ge- UINT32 0x00000000 rätes.

  • Seite 85: Standardobjekte (0X1000-0X1Fff)

    IO-Link - Konfiguration und Paramtrierung Index (hex) Name Bedeutung Datentyp Flags Default 80n0:25 Process data out Diese Parameter werden im IO-Link Format für "Pro- UINT8 0x00 (0 length cess data out length" übertragen. Bit 7: BYTE (zeigt an, ob der Wert in LENGTH als Bitlänge [Bit nicht gesetzt] oder als Bytelänge + 1 [Bit gesetzt] inter- pretiert wird Bit 6:...
  • Seite 86 IO-Link - Konfiguration und Paramtrierung Index 1018 Identity Index (hex) Name Bedeutung Datentyp Flags Default 1018:0 Identity Informationen, um den Slave zu identifizieren UINT8 0x04 (4 1018:01 Vendor ID Hersteller-ID des EtherCAT-Slaves UINT32 0x00000002 1018:02 Product code Produkt-Code des EtherCAT-Slaves UINT32 0x18503052 (407908434...
  • Seite 87 IO-Link - Konfiguration und Paramtrierung Index 1A01 IO TxPDOPDO-Map Ch.2 Index (hex) Name Bedeutung Data type Flags Default 1A01:0 IO TxPDOPDO-Map PDO Mapping TxPDO 2 UINT8 0x01 (1 Ch.2 1A01:01 SubIndex 001 1. PDO Mapping entry (8 bits align) UINT32 0x0000:00, 8 Index 1A02 IO TxPDOPDO-Map Ch.3 Index (hex) Name Bedeutung...
  • Seite 88 IO-Link - Konfiguration und Paramtrierung Index 1C12 RxPDO assign Index (hex) Name Bedeutung Data type Flags Default 1C12:0 RxPDO assign PDO Assign Outputs UINT8 0x04 (4 1C12:01 SubIndex 001 1. zugeordnete RxPDO (enthält den Index des zugehö- UINT16 0x1600 rigen RxPDO Mapping Objekts) (5632 1C12:02 SubIndex 002...
  • Seite 89 IO-Link - Konfiguration und Paramtrierung Index 1C32 SM output parameter Index (hex) Name Bedeutung Datentyp Flags Default 1C32:0 SM output parameter Synchronisierungsparameter der Outputs UINT8 0x20 (32 1C32:01 Sync mode Aktuelle Synchronisierungsbetriebsart: UINT16 0x0000 (0 • 0: Free Run • 1: Synchron with SM 2 Event •...

  • Seite 90: Profilspezifische Objekte (0X6000-0Xffff)

    IO-Link - Konfiguration und Paramtrierung Index 1C33 SM input parameter Index (hex) Name Bedeutung Datentyp Flags Default 1C33:0 SM input parameter Synchronisierungsparameter der Inputs UINT8 0x20 (32 1C33:01 Sync mode Aktuelle Synchronisierungsbetriebsart: UINT16 0x0000 (0 • 0: Free Run • 1: Synchron with SM 3 Event (keine Outputs vorhanden) •...
  • Seite 91 IO-Link - Konfiguration und Paramtrierung Index 90n0 IO Info data Ch. 1 - 4 (für 0 ≤ n ≤ 3) Index (hex) Name Bedeutung Data type Flags Default 90n0:0 IO Info data Max. Subindex UINT8 0x27 (39 90n0:04 Device ID Die Device ID dient zur Validierung eines IO-Link Ge- UINT32 0x00000000...
  • Seite 92 IO-Link - Konfiguration und Paramtrierung Index A0n0 IO Diag data Ch. 1 - 4 (für 0 ≤ n ≤ 3) Index (hex) Name Bedeutung Data type Flags Default A0n0:0 IO Diag data Ch.1 - 4 Max. Subindex UINT8 0x02 (2 A0n0:01 IO-Link State Der Wert des IO-Link State entspricht einem State aus...

  • Seite 93: Addition Der Werte Bei Gleichzeitig Auftretenden Diagnosemeldungen

    IO-Link - Konfiguration und Paramtrierung Index F100 Diagnosis Status data Index (hex) Name Bedeutung Data type Flags Default F100:0 Diagnosis Status data Max. Subindex UINT8 0x04 (4 F100:01 State Ch1 Statusbyte Ch. 1 s. Tabelle “Bedeutung Statusbyte UINT8 0x00 (0 Ch. 1 - Ch. 4“ F100:02 State Ch2 Statusbyte Ch. 2...

  • Seite 94: Objekte Twinsafe Single Channel (El6224-0090)

    IO-Link - Konfiguration und Paramtrierung 6.5.4 Objekte TwinSAFE Single Channel (EL6224-0090) Index 1690 TSC RxPDO-Map Master Message Index (hex) Name Bedeutung Datentyp Flags Default 1690:0 TSC RxPDO-Map PDO Mapping RxPDO UINT8 0x04 (4 Master Message 1690:01 SubIndex 001 1. PDO Mapping entry (object 0x700F (TSC Master UINT32 0x700F:01, 8 Frame Elements), entry 0x01 (TSC__Master Cmd))
  • Seite 95 IO-Link - Konfiguration und Paramtrierung Index 60c3 Word Inputs Ch. c+1 (c = 0, 1, 2, 3) Index (hex) Name Bedeutung Datentyp Flags Default 60c3:0 Word Inputs Ch. c+1 Maximaler Subindex UINT8 0x1F (31 60c3:01 Offset Byte 0 Offset Byte 0 60c3:02 Offset Byte 1 Offset Byte 1...

  • Seite 96: Zugriff Auf Io-Link Daten

    Zugriff auf IO-Link Daten IO-Link Systemkommunikation Die Beckhoff IO-Link Masterklemme EL6224 teilt sich in zwei Dienste auf. Zum einen stellt die Klemme einen IO-Link Master zu den angeschlossenen IO-Link-Devices da, zum anderen ist sie ein EtherCAT-Slave in Bezug auf den PLC TwinCAT Master. Die Systemkommunikation ist in Abb. Darstellung der Systemkommunikation eines EtherCAT-Masters dargestellt.

  • Seite 97: Pdo-Zuordnung

    Zugriff auf IO-Link Daten PDO-Zuordnung Der Umfang der angebotenen Prozessdaten variiert in Abhängigkeit der konfigurierten IO-Link Ports. „DeviceState Inputs Device“ und „DeviceState Inputs“ sind per Default ausgewählt. Device-spezifische PDOs (0x1A0n „Port (n-1) Process Data“) werden erst nach einer Konfiguration auf dem jeweiligen Port und einem Neustart des EtherCAT-Systems oder Neuladen der Konfiguration im Config-Modus angezeigt, siehe dazu Konfiguration aktivieren [} 69].

  • Seite 98: Zugriff Auf Io-Link Parameter

    Zugriff auf IO-Link Daten Der Status der IO-Link Ports 1 bis 4 wird über den Index 0xF100:0n angezeigt. Die Indexe 0xF101:xx stellen allgemeine Diagnosedaten bereit. Index Größe Name Bedeutung (Byte.Bit) 0xF101:0D 0.1 Device Diag Auftreten von Ereignissen (auf Device Seite) wird über ein Statusbit gemeldet 0xF101:10 0.1 Device State Kommunikationsabbruch zu einem der Devices wird über ein...

  • Seite 99: Parameter Datenaustausch

    Zugriff auf IO-Link Daten Parameter Datenaustausch Ein intelligenter IO-Link Sensor/Aktuator kann eine Parametrierung durch ISDU (Indexed Service Data Unit) unterstützen. Diese azyklischen Servicedaten müssen von der SPS explizit angefragt oder, als solche gekennzeichnet, gesendet werden. Zugang ISDU TwinCAT unterstützt den Zugriff über ADS und über das CoE-Verzeichnis. Über den sogenannten ISDU Index wird der entsprechende Parameter adressiert, verfügbar sind die Bereiche: Bezeichnung...

  • Seite 100: Ads

    Zugriff auf IO-Link Daten Die Kommunikation der IO-Link Bedarfsdaten wird über einen ADS-Befehl ausgeführt. Eine ADS-Adresse besteht immer aus NetID und PortNr. Ein ADS-Befehl wird von TwinCAT über AoE (ADS over EtherCAT) an die Klemme EL6224 weitergeleitet. Dort wird der Befehl an den IO-Link Masterteil und damit an den Bedarfsdatenkanal weitergeleitet.

  • Seite 101: Zugriff Auf Events

    Zugriff auf IO-Link Daten Zugriff auf Events Einige der IO-Link Sensoren leiten auftretende Ereignisse an der Master weiter. Diese Events können Informationen, Warnungen oder auch Fehlermeldungen sein, z. B. Kurzschluss oder Überhitzung. Der IO-Link Master meldet diese Events durch Setzen des Device Diag [} 97] Bits. Weiterführende Informationen zu den Events können über das CoE Verzeichnis oder auch über den Karteireiter DiagHistory ausgelesen werden.

  • Seite 102: Twinsafe Sc

    TwinSAFE SC TwinSAFE SC TwinSAFE SC 8.1.1 TwinSAFE SC - Funktionsprinzip Mithilfe der TwinSAFE-SC-Technologie (TwinSAFE Single Channel) ist es möglich, in beliebigen Netzwerken bzw. Feldbussen Standardsignale für sicherheitstechnische Aufgaben nutzbar zu machen. Dazu werden EtherCAT-I/Os aus dem Bereich Analog-Eingang, Winkel-/Wegmessung oder Kommunikation (4…20 mA, Inkremental-Encoder, IO-Link usw.) um die TwinSAFE-SC-Funktion erweitert.
  • Seite 103 TwinSAFE SC Abb. 61: Prozessdaten TwinSAFE SC Komponente, Beispiel EL5021-0090 Durch Hinzufügen eines Alias Devices in dem Safety-Projekt und Auswahl von TSC (TwinSAFE Single Channel) wird eine TwinSAFE-SC-Verbindung hinzugefügt. Abb. 62: Hinzufügen einer TwinSAFE-SC-Verbindung Nach Öffnen des Alias Devices durch Doppelklick kann durch Auswahl des Link Buttons neben Physical Device: die Verknüpfung zu einer TwinSAFE-SC-Klemme erstellt werden.
  • Seite 104 TwinSAFE SC Eintrag Mode Verwendete CRCs TwinSAFE SC CRC 1 master 0x17B0F TwinSAFE SC CRC 2 master 0x1571F TwinSAFE SC CRC 3 master 0x11F95 TwinSAFE SC CRC 4 master 0x153F1 TwinSAFE SC CRC 5 master 0x1F1D5 TwinSAFE SC CRC 6 master 0x1663B TwinSAFE SC CRC 7 master 0x1B8CD...
  • Seite 105 TwinSAFE SC Abb. 66: Auswahl der Prozessdaten Auf der TwinSAFE-SC-Slave-Seite muss die Safety-Adresse zusammen mit der CRC eingetragen werden. Dies geschieht über die CoE Objekte unterhalb von TSC Settings der entsprechenden TwinSAFE-SC- Komponente (hier bei der EL5021-0090 z.B. 0x8010:01 und 0x8010:02). Die hier eingestellte Adresse muss auch im Alias Device unter dem Reiter Linking als FSoE Adresse eingestellt werden.

  • Seite 106: Twinsafe Sc Prozessdaten El6224-0090

    TwinSAFE SC Abb. 68: Eintragen der Safety-Adresse und der CRC TwinSAFE-SC-Verbindungen Werden mehrere TwinSAFE-SC-Verbindungen innerhalb einer Konfiguration verwendet, muss für jede TwinSAFE-SC-Verbindung eine unterschiedliche CRC ausgewählt werden. TwinSAFE SC Prozessdaten EL6224-0090 Unter dem Reiter Process Image in TwinCAT können die Prozessdatengröße bzw. die Prozessdaten selbst ausgewählt werden.
  • Seite 107 TwinSAFE SC Für das Mapping der Prozessdaten gilt folgende Regel: 0x60ab:0c a = IO-Link Port b = Datentyp integer c = Byteoffset 0 = IO-Link Port 1 0 = Datentyp Bit 01 = Offset Byte 0 1 = IO-Link Port 2 1 = UDINT 02 = Offset Byte 1 2 = IO-Link Port 3...

  • Seite 108: Konfiguration Mit Twincat

    • „offline“: der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...
  • Seite 109 Konfiguration mit TwinCAT Abb. 70: Bezug von der Anwender Seite (Inbetriebnahme) zur Installation Das anwenderseitige Einfügen bestimmter Komponenten (E/A – Gerät, Klemme, Box,..) erfolgt bei TwinCAT 2 und TwinCAT 3 auf die gleiche Weise. In den nachfolgenden Beschreibungen wird ausschließlich der „online“ Vorgang angewandt. Beispielkonfiguration (realer Aufbau) Ausgehend von der folgenden Beispielkonfiguration wird in den anschließenden Unterkapiteln das Vorgehen für TwinCAT 2 und TwinCAT 3 behandelt:...
  • Seite 110 Konfiguration mit TwinCAT Abb. 71: Aufbau der Steuerung mit Embedded-PC, Eingabe (EL1004) und Ausgabe (EL2008) Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein –...

  • Seite 111: Twincat 2

    Konfiguration mit TwinCAT 9.1.1 TwinCAT 2 Startup TwinCAT 2 verwendet grundlegend zwei Benutzeroberflächen: den „TwinCAT System Manager“ zur Kommunikation mit den elektromechanischen Komponenten und „TwinCAT PLC Control“ für die Erstellung und Kompilierung einer Steuerung. Begonnen wird zunächst mit der Anwendung des „TwinCAT System Manager“.
  • Seite 112 Konfiguration mit TwinCAT Abb. 73: Wähle Zielsystem Mittels „Suchen (Ethernet)...“ wird das Zielsystem eingetragen. Dadurch wird ein weiterer Dialog geöffnet um hier entweder: • den bekannten Rechnernamen hinter „Enter Host Name / IP:“ einzutragen (wie rot gekennzeichnet) • einen „Broadcast Search“ durchzuführen (falls der Rechnername nicht genau bekannt) •...
  • Seite 113 Konfiguration mit TwinCAT Geräte einfügen In dem linksseitigen Konfigurationsbaum der TwinCAT 2 – Benutzeroberfläche des System Managers wird „E/A Geräte“ selektiert und sodann entweder über Rechtsklick ein Kontextmenü geöffnet und „Geräte Suchen…“ ausgewählt oder in der Menüleiste mit die Aktion gestartet. Ggf. ist zuvor der TwinCAT System Manager in den „Konfig Modus“...
  • Seite 114 Konfiguration mit TwinCAT Abb. 77: Abbildung der Konfiguration im TwinCAT 2 System Manager Der gesamte Vorgang setzt sich aus zwei Stufen zusammen, die auch separat ausgeführt werden können (erst das Ermitteln der Geräte, dann das Ermitteln der daran befindlichen Elemente wie Boxen, Klemmen o. ä.).
  • Seite 115 Konfiguration mit TwinCAT ◦ Strukturierter Text (ST) • Grafische Sprachen ◦ Funktionsplan (FUP, FBD) ◦ Kontaktplan (KOP, LD) ◦ Freigrafischer Funktionsplaneditor (CFC) ◦ Ablaufsprache (AS, SFC) Für die folgenden Betrachtungen wird lediglich vom strukturierten Text (ST) Gebrauch gemacht. Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 79: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem...
  • Seite 116 Konfiguration mit TwinCAT Abb. 80: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Die Warnung 1990 (fehlende „VAR_CONFIG“) nach einem Kompiliervorgang zeigt auf, dass die als extern definierten Variablen (mit der Kennzeichnung „AT%I*“ bzw. „AT%Q*“) nicht zugeordnet sind. Das TwinCAT PLC Control erzeugt nach erfolgreichen Kompiliervorgang eine „*.tpy“ Datei in dem Verzeichnis in dem das Projekt gespeichert wurde.
  • Seite 117 Konfiguration mit TwinCAT Über ein dadurch geöffnetes Browserfenster wird die PLC- Konfiguration „PLC_example.tpy“ ausgewählt. Dann ist in dem Konfigurationsbaum des System Manager das Projekt inklusive der beiden „AT“ – gekennzeichneten Variablen eingebunden: Abb. 82: Eingebundenes PLC Projekt in der SPS- Konfiguration des System Managers Die beiden Variablen „bEL1004_Ch4“...
  • Seite 118 Konfiguration mit TwinCAT Abb. 84: Auswahl des PDO vom Typ BOOL Entsprechend der Standarteinstellungen stehen nur bestimmte PDO Objekte zur Auswahl zur Verfügung. In diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“...
  • Seite 119 Konfiguration mit TwinCAT Abb. 86: Anwendung von „Goto Link Variable“ am Beispiel von „MAIN.bEL1004_Ch4“ Anschließend wird mittels Menüauswahl „Aktionen“ → „Zuordnung erzeugen…“ oder über Vorgang des Zuordnens von Variablen zu PDO abgeschlossen. Dies lässt sich entsprechend in der Konfiguration einsehen: Der Vorgang zur Erstellung von Verknüpfungen kann auch in umgekehrter Richtung, d. h. von einzelnen PDO ausgehend zu einer Variablen erfolgen.
  • Seite 120 Konfiguration mit TwinCAT Abb. 87: Auswahl des Zielsystems (remote) In diesem Beispiel wird das „Laufzeitsystem 1 (Port 801)“ ausgewählt und bestätigt. Mittels Menüauswahl „Online“ → „Login“, Taste F11 oder per Klick auf wird auch die PLC mit dem Echtzeitsystem verbunden und nachfolgend das Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“...

  • Seite 121: Twincat 3

    Konfiguration mit TwinCAT Über „Online“ → „Run“, Taste F5 oder kann nun die PLC gestartet werden. 9.1.2 TwinCAT 3 Startup TwinCAT 3 stellt die Bereiche der Entwicklungsumgebung durch das Microsoft Visual-Studio gemeinsam zur Verfügung: in den allgemeinen Fensterbereich erscheint nach dem Start linksseitig der Projektmappen- Explorer (vgl.
  • Seite 122 Konfiguration mit TwinCAT Abb. 90: Neues TwinCAT 3 Projekt erstellen Im Projektmappen-Explorer liegt sodann das neue Projekt vor: Abb. 91: Neues TwinCAT 3 Projekt im Projektmappen-Explorer Es besteht generell die Möglichkeit das TwinCAT „lokal“ oder per „remote“ zu verwenden. Ist das TwinCAT System inkl. Benutzeroberfläche (Standard) auf dem betreffenden PLC (lokal) installiert, kann TwinCAT „lokal“...
  • Seite 123 Konfiguration mit TwinCAT und folgendes Fenster hierzu geöffnet: Abb. 92: Auswahldialog: Wähle Zielsystem Mittels „Suchen (Ethernet)...“ wird das Zielsystem eingetragen. Dadurch wird ein weiterer Dialog geöffnet um hier entweder: • den bekannten Rechnernamen hinter „Enter Host Name / IP:“ einzutragen (wie rot gekennzeichnet) •...
  • Seite 124 Konfiguration mit TwinCAT Nach der Auswahl mit „OK“ ist das Zielsystem über das Visual Studio Shell ansprechbar. Geräte einfügen In dem linksseitigen Projektmappen-Explorer der Benutzeroberfläche des Visual Studio Shell wird innerhalb des Elementes „E/A“ befindliche „Geräte“ selektiert und sodann entweder über Rechtsklick ein Kontextmenü geöffnet und „Scan“...
  • Seite 125 Konfiguration mit TwinCAT Abb. 96: Abbildung der Konfiguration in VS Shell der TwinCAT 3 Umgebung Der gesamte Vorgang setzt sich aus zwei Stufen zusammen, die auch separat ausgeführt werden können (erst das Ermitteln der Geräte, dann das Ermitteln der daran befindlichen Elemente wie Boxen, Klemmen o. ä.).
  • Seite 126 Konfiguration mit TwinCAT PLC programmieren TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦...
  • Seite 127 Konfiguration mit TwinCAT Abb. 99: Festlegen des Namens bzw. Verzeichnisses für die PLC Programmierumgebung Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 100: Initiales Programm „Main“...
  • Seite 128 Konfiguration mit TwinCAT Abb. 101: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 102: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“...
  • Seite 129 Konfiguration mit TwinCAT Variablen Zuordnen Über das Menü einer Instanz – Variablen innerhalb des „SPS“ Kontextes wird mittels „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 103: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“...
  • Seite 130 Konfiguration mit TwinCAT Entsprechend der Standarteinstellungen stehen nur bestimmte PDO Objekte zur Auswahl zur Verfügung. In diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle Typen“...
  • Seite 131 Konfiguration mit TwinCAT Abb. 106: Anwendung von "Goto Link Variable" am Beispiel von „MAIN.bEL1004_Ch4“ Der Vorgang zur Erstellung von Verknüpfungen kann auch in umgekehrter Richtung, d. h. von einzelnen PDO ausgehend zu einer Variablen erfolgen. In diesem Beispiel wäre dann allerdings eine komplette Auswahl aller Ausgangsbits der EL2008 nicht möglich, da die Klemme nur einzelne digitale Ausgänge zur Verfügung stellt.
  • Seite 132 Konfiguration mit TwinCAT 4. In der SPS muss dann eine Instanz der Datenstruktur vom kopierten Datentyp angelegt werden. Abb. 108: Instance_of_struct 5. Anschließend muss die Projektmappe erstellt werden. Das kann entweder über die Tastenkombinati- on „STRG + Shift + B“ gemacht werden oder über den Reiter „Erstellen“/ „Build“ in TwinCAT. 6.
  • Seite 133 Konfiguration mit TwinCAT Aktivieren der Konfiguration Die Zuordnung von PDO zu PLC Variablen hat nun die Verbindung von der Steuerung zu den Ein- und Ausgängen der Klemmen hergestellt. Nun kann die Konfiguration mit oder über das Menü unter „TWINCAT“ aktiviert werden, um dadurch Einstellungen der Entwicklungsumgebung auf das Laufzeitsystem zu übertragen.

  • Seite 134: Twincat Entwicklungsumgebung

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 9.2.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 135 Konfiguration mit TwinCAT A: Über den TwinCAT Adapter-Dialog Im System Manager ist über Options → Show realtime Kompatible Geräte die TwinCAT-Übersicht über die lokalen Netzwerkschnittstellen aufzurufen. Abb. 112: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 113: Aufruf in VS Shell (TwinCAT 3) B: Über TcRteInstall.exe im TwinCAT-Verzeichnis Abb. 114: TcRteInstall.exe im TwinCAT-Verzeichnis...
  • Seite 136 Konfiguration mit TwinCAT Abb. 115: Übersicht Netzwerkschnittstellen Hier können nun Schnittstellen, die unter „Kompatible Geräte“ aufgeführt sind, über den „Install“ Button mit dem Treiber belegt werden. Eine Installation des Treibers auf inkompatiblen Devices sollte nicht vorgenommen werden. Ein Windows-Warnhinweis bezüglich des unsignierten Treibers kann ignoriert werden. Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt „Anlegen des Geräts EtherCAT“...
  • Seite 137 Konfiguration mit TwinCAT Abb. 117: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 118: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: EL6224-00x0 Version: 3.3...
  • Seite 138 Konfiguration mit TwinCAT Abb. 119: Fehlerhafte Treiber-Einstellungen des Ethernet Ports Version: 3.3 EL6224-00x0...
  • Seite 139 Konfiguration mit TwinCAT IP-Adresse des verwendeten Ports IP Adresse/DHCP In den meisten Fällen wird ein Ethernet-Port, der als EtherCAT-Gerät konfiguriert wird, keine allge- meinen IP-Pakete transportieren. Deshalb und für den Fall, dass eine EL6601 oder entsprechende Geräte eingesetzt werden, ist es sinnvoll, über die Treiber-Einstellung „Internet Protocol TCP/IP“ ei- ne feste IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren.

  • Seite 140: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 141 Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibili- tätsregel aus.

  • Seite 142: Onlinedescription Unter Twincat

    Konfiguration mit TwinCAT Der System Manager legt bei „online“ erfassten Gerätebeschreibungen in seinem ESI-Verzeichnis eine neue Datei „OnlineDescription0000...xml“ an, die alle online ausgelesenen ESI-Beschreibungen enthält. Abb. 124: Vom System Manager angelegt OnlineDescription.xml Soll daraufhin ein Slave manuell in die Konfiguration eingefügt werden, sind „online“ erstellte Slaves durch ein vorangestelltes „>“...
  • Seite 143 Konfiguration mit TwinCAT Abb. 126: Hinweisfenster fehlerhafte ESI-Datei (links: TwinCAT 2; rechts: TwinCAT 3) Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren EL6224-00x0 Version: 3.3...

  • Seite 144: Twincat Esi Updater

    Konfiguration mit TwinCAT 9.2.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 127: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 128: Anwendung des ESI Updater (TwinCAT 3)

  • Seite 145: Offline Konfigurationserstellung

    Konfiguration mit TwinCAT • müssen die Geräte/Module über EtherCAT-Kabel bzw. im Klemmenstrang so verbunden sein wie sie später eingesetzt werden sollen. • müssen die Geräte/Module mit Energie versorgt werden und kommunikationsbereit sein. • muss TwinCAT auf dem Zielsystem im CONFIG-Modus sein. Der Online-Scan-Vorgang setzt sich zusammen aus: •...

  • Seite 146: Auswahl Ethernet Port

    Konfiguration mit TwinCAT Abb. 131: Auswahl Ethernet Port Diese Abfrage kann beim Anlegen des EtherCAT-Gerätes automatisch erscheinen, oder die Zuordnung kann später im Eigenschaftendialog gesetzt/geändert werden; siehe Abb. „Eigenschaften EtherCAT-Gerät (TwinCAT 2)“. Abb. 132: Eigenschaften EtherCAT-Gerät (TwinCAT 2) TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“...
  • Seite 147 Konfiguration mit TwinCAT Abb. 133: Anfügen von EtherCAT-Geräten (links: TwinCAT 2; rechts: TwinCAT 3) Es öffnet sich der Dialog zur Auswahl des neuen Gerätes. Es werden nur Geräte angezeigt für die ESI- Dateien hinterlegt sind. Die Auswahl bietet auch nur Geräte an, die an dem vorher angeklickten Gerät anzufügen sind - dazu wird die an diesem Port mögliche Übertragungsphysik angezeigt (Abb.

  • Seite 148: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT-Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 149 Abb. 137: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 150: Online Konfigurationserstellung

    Konfiguration mit TwinCAT 9.2.6 ONLINE Konfigurationserstellung Erkennen/Scan des Geräts EtherCAT Befindet sich das TwinCAT-System im CONFIG-Modus, kann online nach Geräten gesucht werden. Erkennbar ist dies durch ein Symbol unten rechts in der Informationsleiste: • bei TwinCAT 2 durch eine blaue Anzeige „Config Mode“ im System Manager-Fenster: •...

  • Seite 151: Funktionsweise Online Scan

    Konfiguration mit TwinCAT Abb. 141: Hinweis automatischer GeräteScan (links: TwinCAT 2; rechts: TwinCAT 3) Ethernet Ports mit installierten TwinCAT Realtime-Treiber werden als „RT-Ethernet“ Geräte angezeigt. Testweise wird an diesen Ports ein EtherCAT-Frame verschickt. Erkennt der Scan-Agent an der Antwort, dass ein EtherCAT-Slave angeschlossen ist, wird der Port allerdings gleich als „EtherCAT Device“ angezeigt.

  • Seite 152: Slave-Scan In Der Praxis Im Serienmaschinenbau

    Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 153 Konfiguration mit TwinCAT Dazu kommt, dass durch produktionsbegleitende Entwicklung in Firma A das neue Feature C der EL2521-0025-1019 (zum Beispiel ein verbesserter Analogfilter oder ein zusätzliches Prozessdatum zur Diagnose) gerne entdeckt und ohne betriebsinterne Rücksprache genutzt wird. Für die so entstandene neue Konfiguration „B2.tsm“...
  • Seite 154 Konfiguration mit TwinCAT Abb. 150: Anzeige des Wechsels zwischen „Free Run“ und „Config Mode“ unten rechts in der Statusleiste Abb. 151: TwinCAT kann auch durch einen Button in diesen Zustand versetzt werden (links: TwinCAT 2; rechts TwinCAT 3) Das EtherCAT System sollte sich danach in einem funktionsfähigen zyklischen Betrieb nach Abb. Beispielhafte Online-Anzeige befinden.

  • Seite 155: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfigu- ration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte Prozessdaten...
  • Seite 156 Konfiguration mit TwinCAT Abb. 155: Korrekturdialog Die Anzeige der „Extended Information“ wird empfohlen, weil dadurch Unterschiede in der Revision sichtbar werden. Farbe Erläuterung grün Dieser EtherCAT Slave findet seine Entsprechung auf der Gegenseite. Typ und Revision stimmen überein. blau Dieser EtherCAT Slave ist auf der Gegenseite vorhanden, aber in einer anderen Revision. Diese andere Revision kann andere Default-Einstellungen der Prozessdaten und andere/zusätzliche Funktionen haben.
  • Seite 157 Abb. 156: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 158: Ethercat Teilnehmerkonfiguration

    Konfiguration mit TwinCAT Abb. 158: Dialog „Change to Compatible Type…“ (links: TwinCAT 2; rechts TwinCAT 3) Folgende Elemente in der ESI eines EtherCAT-Teilenhmers werden von TwinCAT verglichen und als gleich vorausgesetzt, um zu entscheiden, ob ein Gerät als „kompatibel“ angezeigt wird: • Physics (z.B. RJ45, Ebus…) •...
  • Seite 159 Konfiguration mit TwinCAT Abb. 160: „Baumzweig“ Element als Klemme EL3751 Im rechten Fenster des System Managers (TwinCAT 2) bzw. der Entwicklungsumgebung (TwinCAT 3) stehen Ihnen nun verschiedene Karteireiter zur Konfiguration der Klemme zur Verfügung. Dabei bestimmt das Maß der Komplexität eines Teilnehmers welche Karteireiter zur Verfügung stehen. So bietet, wie im obigen Beispiel zu sehen, die Klemme EL3751 viele Einstellmöglichkeiten und stellt eine entsprechende Anzahl von Karteireitern zur Verfügung.
  • Seite 160 Konfiguration mit TwinCAT Karteireiter „EtherCAT“ Abb. 162: Karteireiter „EtherCAT“ Typ des EtherCAT-Geräts Product/Revision Produkt- und Revisions-Nummer des EtherCAT-Geräts Auto Inc Adr. Auto-Inkrement-Adresse des EtherCAT-Geräts. Die Auto-Inkrement-Adresse kann benutzt werden, um jedes EtherCAT-Gerät anhand seiner physikalischen Position im Kommunikationsring zu adressieren. Die Auto-Inkrement- Adressierung wird während der Start-Up-Phase benutzt, wenn der EtherCAT- master die Adressen an die EtherCAT-Geräte vergibt.
  • Seite 161 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.

  • Seite 162: Manuelle Veränderung Der Prozessdaten

    Konfiguration mit TwinCAT Abb. 164: Konfigurieren der Prozessdaten Manuelle Veränderung der Prozessdaten In der PDO-Übersicht kann laut ESI-Beschreibung ein PDO als „fixed“ mit dem Flag „F“ gekenn- zeichnet sein (Abb. Konfigurieren der Prozessdaten, J). Solche PDOs können prinzipiell nicht in ih- rer Zusammenstellung verändert werden, auch wenn TwinCAT den entsprechenden Dialog anbietet („Edit“).
  • Seite 163 Konfiguration mit TwinCAT Abb. 165: Karteireiter „Startup“ Spalte Beschreibung Transition Übergang, in den der Request gesendet wird. Dies kann entweder • der Übergang von Pre-Operational to Safe-Operational (PS) oder • der Übergang von Safe-Operational to Operational (SO) sein. Wenn der Übergang in „<>“ eingeschlossen ist (z. B. <PS>), dann ist der Mailbox Request fest und kann vom Anwender nicht geändert oder gelöscht werden.
  • Seite 164 Konfiguration mit TwinCAT Abb. 166: Karteireiter „CoE - Online“ Darstellung der Objekt-Liste Spalte Beschreibung Index Index und Subindex des Objekts Name Name des Objekts Flags Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt.
  • Seite 165 Konfiguration mit TwinCAT Update List Die Schaltfläche Update List aktualisiert alle Objekte in der Listenanzeige Auto Update Wenn dieses Kontrollkästchen angewählt ist, wird der Inhalt der Objekte automatisch aktualisiert. Advanced Die Schaltfläche Advanced öffnet den Dialog Advanced Settings. Hier können Sie festlegen, welche Objekte in der Liste angezeigt werden. Abb. 167: Dialog „Advanced settings“...
  • Seite 166 Konfiguration mit TwinCAT Status Maschine Init Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Init zu setzen. Pre-Op Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Pre- Operational zu setzen. Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Operational zu setzen. Bootstrap Diese Schaltfläche versucht das EtherCAT-Gerät auf den Status Bootstrap zu setzen.

  • Seite 167: Aktivierung Der Pdo-Zuordnung

    • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 9.2.7.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 168: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    Konfiguration mit TwinCAT Spalte Beschreibung Index Index des PDO. Size Größe des PDO in Byte. Name Name des PDO. Wenn dieses PDO einem Sync-Manager zugeordnet ist, erscheint es als Variable des Slaves mit diesem Parameter als Namen. Flags Fester Inhalt: Der Inhalt dieses PDO ist fest und kann nicht vom System-Manager geändert werden.
  • Seite 169 Konfiguration mit TwinCAT • Der Anwender/Programmierer bearbeitet die IO‑Konfiguration, d.h. die Gesamtheit der Input/ Output‑Geräte, wie etwa Antriebe, die an den verwendeten Feldbussen anliegen, in der TwinCAT‑Systemumgebung. Hinweis: Im Folgenden werden nur EtherCAT‑Konfigurationen in der TwinCAT‑Systemumgebung betrachtet. • Der Anwender fügt z.B. manuell Geräte in eine Konfiguration ein oder führt einen Scan auf dem Online‑System durch.

  • Seite 170: Das Vorgehen Innerhalb Twincat Mit Xti-Dateien

    Konfiguration mit TwinCAT Die beiden genannten Methoden für den Export und Import der veränderten Klemme werden im Folgenden demonstriert. 9.2.8.2 Das Vorgehen innerhalb TwinCAT mit xti‑Dateien Jedes IO Gerät kann einzeln exportiert/abgespeichert werden: Die xti‑Datei kann abgelegt: und in einem anderen TwinCAT System über „Insert Existing item“ wieder importiert werden: Version: 3.3 EL6224-00x0...

  • Seite 171: Das Vorgehen Innerhalb Und Außerhalb Twincat Mit Sci-Datei

    Konfiguration mit TwinCAT 9.2.8.3 Das Vorgehen innerhalb und außerhalb TwinCAT mit sci‑Datei Hinweis Verfügbarkeit (2021/01) Das sog. „SCI‑Verfahren“ ist ab TwinCAT 3.1 build 4024.14 verfügbar. Die Slave Configuration Information (SCI) beschreibt eine bestimmte vollständige Konfiguration für einen EtherCAT Slave (Klemme, Box, Antrieb…) basierend auf den Einstellungsmöglichkeiten der Gerätebeschreibungsdatei (ESI, EtherCAT Slave Information).
  • Seite 172 Konfiguration mit TwinCAT • Im Weiteren kann eine Beschreibung angegeben werden: • Erläuterungen zum Dialogfenster: Name Name des SCIs, wird vom Anwender vergeben. Description Beschreibung der Slave Konfiguration für den genutzten Anwendungsfall, wird vom Anwen- der vergeben. Options Keep Modules Falls ein Slave „Modules/Slots“...
  • Seite 173 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 174 Konfiguration mit TwinCAT • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: Version: 3.3 EL6224-00x0...

  • Seite 175: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Konfiguration mit TwinCAT Default export AoE | Set AmsNetId Standard Einstellung, ob die konfigurierte AmsNetId exportiert wird. options CoE | Set cycle time(0x1C3x.2) Standard Einstellung, ob die konfigurierte Zykluszeit exportiert wird. EoE | Set MAC and IP Standard Einstellung, ob die konfigurierten MAC‑ und IP‑Adressen exportiert werden.
  • Seite 176 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 177 Konfiguration mit TwinCAT Abb. 171: Grundlegende EtherCAT Slave Diagnose in der PLC Dabei werden folgende Aspekte abgedeckt: EL6224-00x0 Version: 3.3...

  • Seite 178: Diagnoseinformationen

    Konfiguration mit TwinCAT Kennzeichen Funktion Ausprägung Anwendung/Auswertung Diagnoseinformationen des Zumindest der DevState ist in der EtherCAT Master PLC zyklusaktuell auszuwerten. zyklisch aktualisiert (gelb) oder azy- Die Diagnoseinformationen des klisch bereitgestellt (grün). EtherCAT Master bieten noch weitaus mehr Möglichkeiten, die in der EtherCAT-Systemdokumentation behandelt werden.
  • Seite 179 Konfiguration mit TwinCAT Abb. 172: EL3102, CoE-Verzeichnis EtherCAT-Systemdokumentation Es ist die ausführliche Beschreibung in der EtherCAT-Systemdokumentation (EtherCAT Grundlagen --> CoE Interface) zu beachten! Einige Hinweise daraus in Kürze: • Es ist geräteabhängig, ob Veränderungen im Online-Verzeichnis slave-lokal gespeichert werden. EL- Klemmen (außer den EL66xx) verfügen über diese Speichermöglichkeit. •...
  • Seite 180 Konfiguration mit TwinCAT Abb. 173: Beispiel Inbetriebnahmehilfe für eine EL3204 Diese Inbetriebnahme verwaltet zugleich • CoE-Parameterverzeichnis • DC/FreeRun-Modus • die verfügbaren Prozessdatensätze (PDO) Die dafür bisher nötigen Karteireiter „Process Data“, „DC“, „Startup“ und „CoE-Online“ werden zwar noch angezeigt, es wird aber empfohlen die automatisch generierten Einstellungen durch die Inbetriebnahmehilfe nicht zu verändern, wenn diese verwendet wird.
  • Seite 181 Konfiguration mit TwinCAT Der vom Anwender beabsichtigte, von TwinCAT beim Start automatisch herbeigeführte Ziel-State kann im System Manager eingestellt werden. Sobald TwinCAT in RUN versetzt wird, wird dann der TwinCAT EtherCAT Master die Zielzustände anfahren. Standardeinstellung Standardmäßig ist in den erweiterten Einstellungen des EtherCAT Masters gesetzt: •...
  • Seite 182 Konfiguration mit TwinCAT Manuelle Führung Aus bestimmten Gründen kann es angebracht sein, aus der Anwendung/Task/PLc die States kontrolliert zu fahren, z. B. • aus Diagnosegründen • kontrolliertes Wiederanfahren von Achsen • ein zeitlich verändertes Startverhalten ist gewünscht Dann ist es in der PLC-Anwendung sinnvoll, die PLC-Funktionsblöcke aus der standardmäßig vorhandenen TcEtherCAT.lib zu nutzen und z. B.
  • Seite 183 Konfiguration mit TwinCAT Abb. 177: Unzulässige Überschreitung E-Bus Strom Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 178: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! EL6224-00x0 Version: 3.3...
  • Seite 184 Konfiguration mit TwinCAT Version: 3.3 EL6224-00x0...

  • Seite 185: Fehlerbehandlung Und Diagnose

    Fehlerbehandlung und Diagnose Fehlerbehandlung und Diagnose 10.1 ADS Error Codes und weitere Fehlerdiagnose Beim Auftreten eines Fehlers über ADS-Zugriff auf einen IO-Link Teilnehmer werden Fehlercodes generiert. Die möglichen Fehlercodes sind in Tabelle C.1 und C.2 aufgeführt. Beispiel eines AdsReturnCode AdsReturnCode 0x80110700 - 80: Device Application Error (IO-Link Spec), - 11: Index not Available (IO-Link Spec), - 0700: General ADS Error...
  • Seite 186 Fehlerbehandlung und Diagnose ErrorTypes (IO-Link Spec) Incident Error Co- Additional Name Definition Code Device application 0x80 0x00 APP_DEV This ErrorType shall be used if the requested service has error – no details been refused by the Device application and no detailed Index not availa- 0x80 0x11...
  • Seite 187 Fehlerbehandlung und Diagnose Derived ErrorTypes (IO-Link Spec) Incident Error Co- Additional Name Definition Code Master – Commu- 0x10 0x00 COM_ERR The Master generates a negative service response with nication error this ErrorType if a communication error occurred during a read or write service, for example the SDCI connection is interrupted.

  • Seite 188: Anhang

    Detaillierte Informationen hierzu entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. 11.2 Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzu-...

  • Seite 189: Gerätebeschreibung Esi-File/Xml

    Anhang • dass im Download-Dialog das Passwort=1 angegeben wird. Bei Passwort=0 (default Einstellung) wird nur das Firmware-Update durchgeführt, ohne ESI-Update. • dass das Gerät diese Funktion unterstützt. Die Funktion kann in der Regel nicht nachgerüstet werden, sie wird Bestandteil vieler Neuentwicklungen ab Baujahr 2016. Nach dem Update sollte eine Erfolgskontrolle durchgeführt werden •...

  • Seite 190: Update Von Xml/Esi-Beschreibung

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 191 Anhang Abb. 182: Änderungsdialog In diesem Beispiel in Abb. Änderungsdialog. wurde eine EL3201-0000-0017 vorgefunden, während eine EL3201-0000-0016 konfiguriert wurde. In diesem Fall bietet es sich an, mit dem Copy Before-Button die Konfiguration anzupassen. Die Checkbox Extended Information muss gesetzt werden, um die Revision angezeigt zu bekommen.

  • Seite 192: Änderung Erst Nach Neustart Wirksam

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den.

  • Seite 193: Update Controller-Firmware *.Efw

    Anhang Abb. 185: Anzeige FW-Stand EL3204 TwinCAT 2.11 zeigt in (A) an, dass aktuell das Online-CoE-Verzeichnis angezeigt wird. Ist dies nicht der Fall, kann durch die erweiterten Einstellungen (B) durch Online und Doppelklick auf All Objects das Online- Verzeichnis geladen werden. 11.2.3 Update Controller-Firmware *.efw CoE-Verzeichnis...
  • Seite 194 Anhang Abb. 186: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 195: Fpga-Firmware *.Rbf

    Anhang • Kontrolle des aktuellen Status (B, C) • Download der neuen *efw-Datei, abwarten bis beendet. Ein Passwort wird in der Regel nicht benötigt. • Nach Beendigung des Download in INIT schalten, dann in PreOP • Slave kurz stromlos schalten (nicht unter Spannung ziehen!) •...
  • Seite 196 Anhang Abb. 187: Versionsbestimmung FPGA-Firmware Falls die Spalte Reg:0002 nicht angezeigt wird, klicken sie mit der rechten Maustaste auf den Tabellenkopf und wählen im erscheinenden Kontextmenü, den Menüpunkt Properties. Abb. 188: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren.
  • Seite 197 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 198 Anhang • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: Version: 3.3 EL6224-00x0...

  • Seite 199: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Anhang • Wählen Sie die Datei (*.rbf) mit der neuen FPGA-Firmware aus und übertragen Sie diese zum EtherCAT-Gerät: • Abwarten bis zum Ende des Downloads • Slave kurz stromlos schalten (nicht unter Spannung ziehen!). Um die neue FPGA-Firmware zu aktivieren ist ein Neustart (Aus- und Wiedereinschalten der Spannungsversorgung) des EtherCAT- Geräts erforderlich •...

  • Seite 200: Firmware Kompatibilität

    11.3 Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware; eine Kompatibilität ist nicht in jeder Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann.

  • Seite 201: Wiederherstellen Des Auslieferungszustandes

    Anhang 11.4 Wiederherstellen des Auslieferungszustandes Um den Auslieferungszustand (Werkseinstellungen) der Backup-Objekte bei den ELxxxx-Klemmen wiederherzustellen, kann im TwinCAT System Manger (Config-Modus) das CoE-Objekt Restore default parameters, Subindex 001 angewählt werden (s. Abb. Auswahl des PDO‚ Restore default parameters) Abb. 191: Auswahl des PDO Restore default parameters Durch Doppelklick auf SubIndex 001 gelangen Sie in den Set Value -Dialog.

  • Seite 202: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de...
  • Seite 204 Mehr Informationen: www.beckhoff.de/EL6224 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
