Elektrische Installation
126 ───

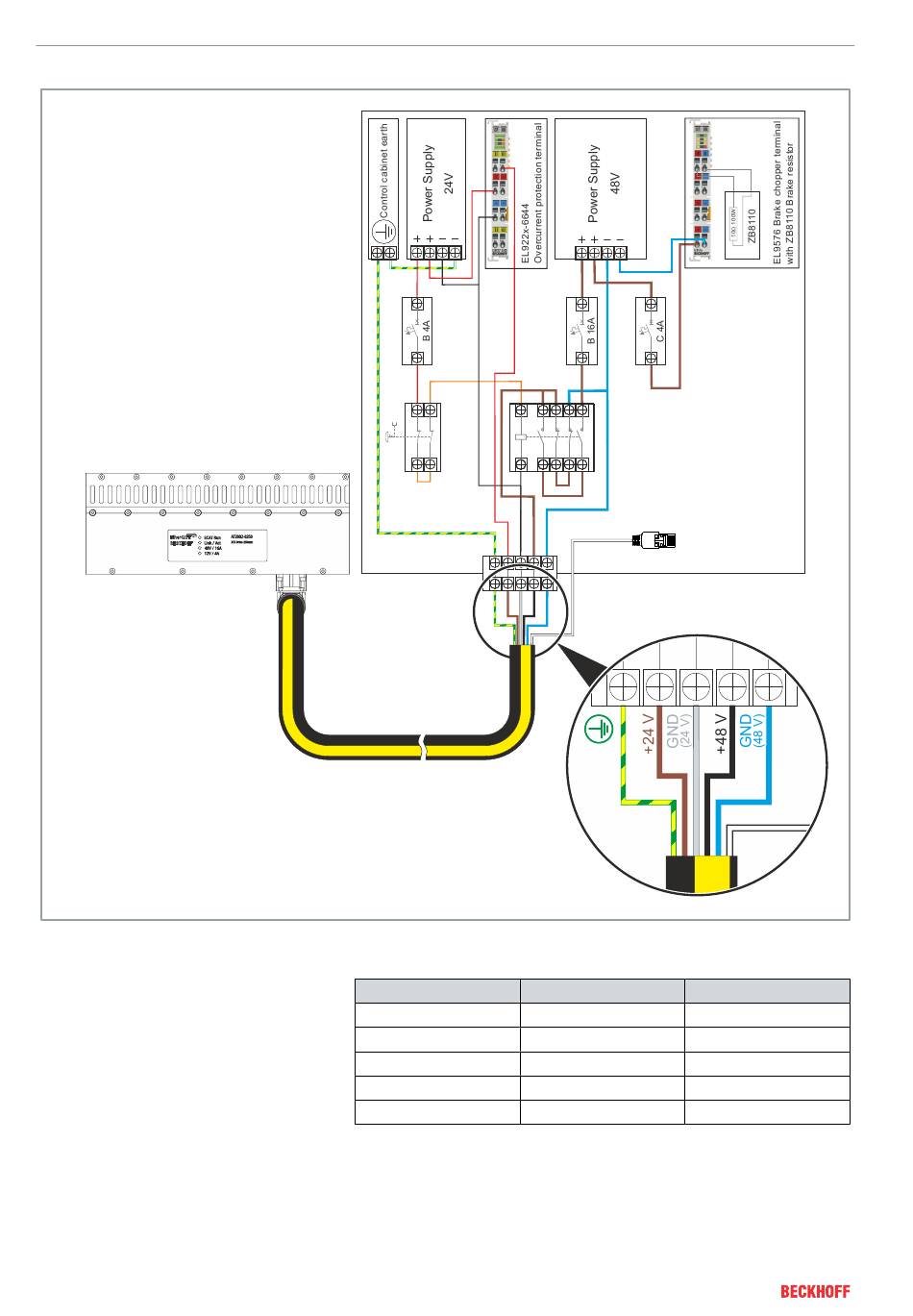

Modul mit Steckverbinder und ZK7A14-3xxx-Bxxx Leitungen
11 31 A1 A1
12 32
A2 A2
Die folgende Tabelle zeigt die XTS-Leitungsbelegung für die
ZK7A14-3xxx-Axxx Leistungsleitung:
Kennzeichnung Signal
Schwarz +48 V
Blau GND, 48 V
Braun +24 V
Grau GND, 24 V
Grün-Gelb PE Funktionserde
XTS
1 R1 R3 1 R1 R3 3 3
2 R2 R4 2 R2 R4 4 4
EtherCAT cable
Leitungsquerschnitt
4,0 mm
4,0 mm
4,0 mm
4,0 mm
4,0 mm
