Beckhoff XTS Originalbetriebsanleitung Seite 166

Wartungsarbeiten am Mover

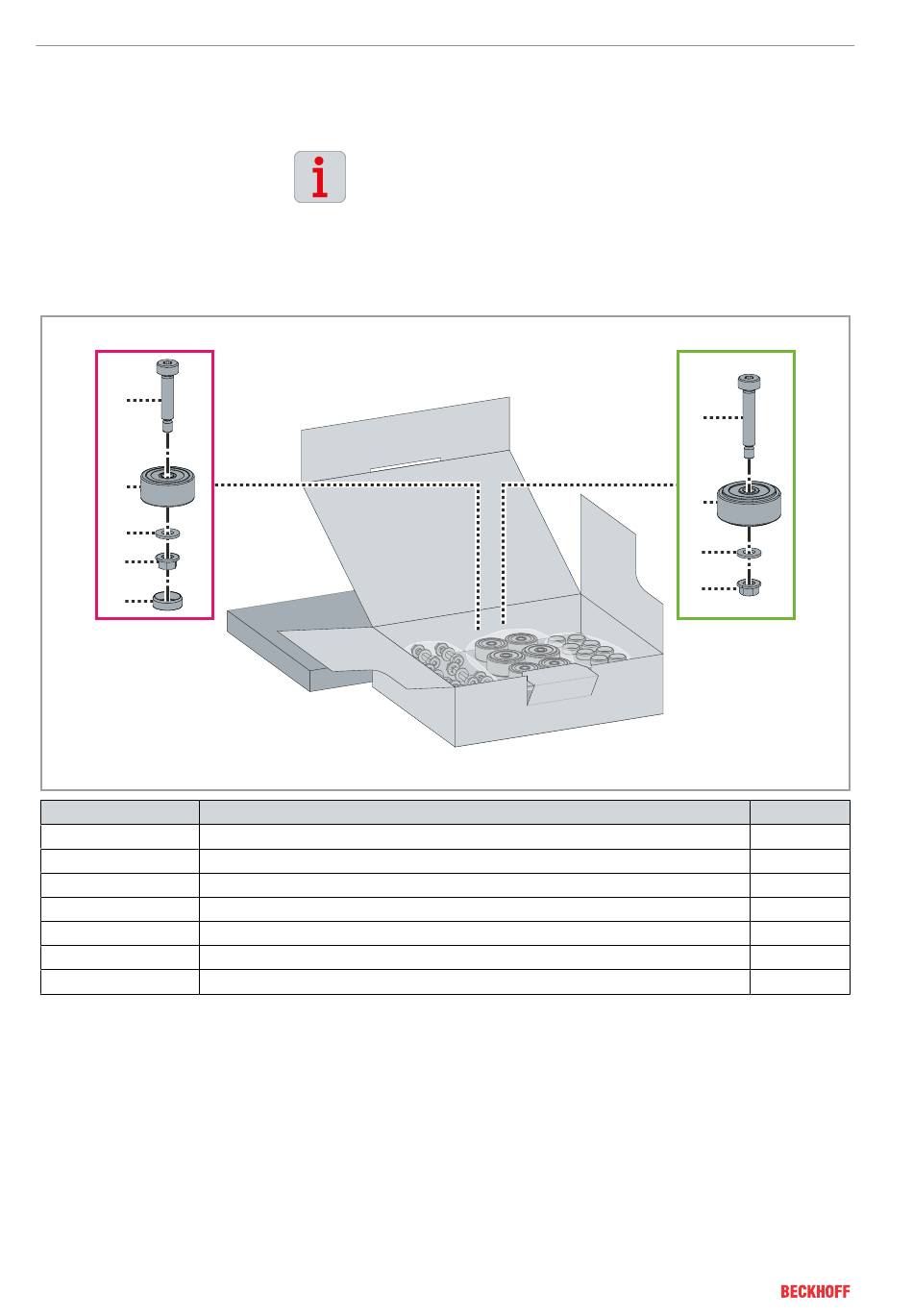

Lieferumfang
11.4.2
1
2
3
4
5
Positionsnummer Bezeichnung
1 Passschulterschraube M4 x 20
2 Zylindrische Rolle* 22 mm
3 Passscheiben 5 x 10 x 1 A2 DIN‑988
4 Mutter M4 A2 DIN-6923
5 Verschlussstopfen D12 T4
6 Passschulterschraube M4 x 25
7 Zylindrische Rolle* 26 mm
* Die Rollen [2] und [7] bestehen jeweils aus zwei Kugellagern und einer Bandage
166 ───
Zum Austausch der Führungsrollen am AT9011-0070-0550 benöti-
gen Sie einen Rollensatz mit der Artikelnummer ZX9011-0070.
Fehlende oder beschädigte Teile überprüfen
Überprüfen Sie Ihre Lieferung auf Vollständigkeit. Sollten Teile feh-
len oder durch den Transport beschädigt sein, kontaktieren Sie un-
verzüglich den Transporteur, Hersteller oder den Beckhoff Service.
Die Führungsrollen sind im Rollensatz ZX9011-0070 nicht fertig kon-
fektioniert und müssen vor der Montage entsprechend der folgen-
den Grafik ihrer farblichen Zuordnung und Position nach sortiert
werden:
XTS
6
7
3
4
Stückzahl
Version: 3.1
4
4
6
6
8
2
2
