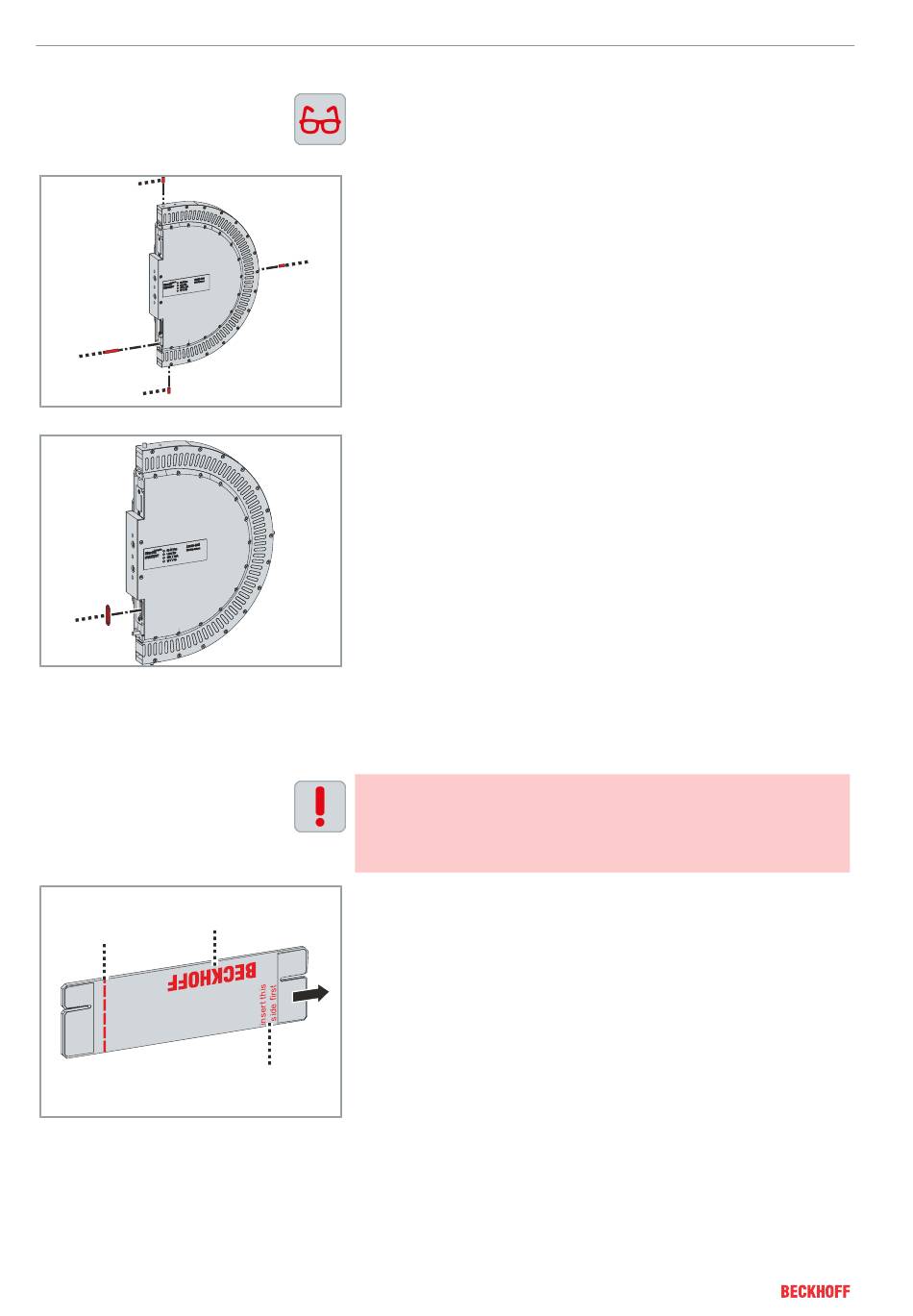

Montage Beispiel
Für das Montagebeispiel eines einfachen symmetrischen Systems
mit 180° Kurven müssen zwei Kurvenmodule auf dieselbe Weise
vorbereitet werden.
► Kurze Passstifte [1] und langen Passstift [2] einsetzen
1
► Dichtung [1] einsetzen
Mit einer Connector-Karte werden ein oder mehrere Module ohne
Einspeisung mit einem Einspeisemodul zu einem Einspeisestrang
verbunden. Jedes Modul ohne Einspeisung muss über eine
Connector-Karte mit einem Einspeisestrang verbunden werden.
Connector-Karte richtig einsetzen
Die Connector-Karte passt nur in einer Position in das Modul.
Wenn Sie die Connctor-Karte falsch herum in das Modul einsetzen,
können die Kontakte an der Connector-Karte oder die Kontakte im
Modul beschädigt werden.
Die Connector-Karte muss bis zur Markierung [1] in das Modul ein-
gesetzt werden. Der Schriftzug [2] muss sich auf der Seite des Ty-
penschilds befinden. Der Schriftzug „insert this side first" [3] muss
an der Position der Dichtung in das Modul eingesetzt werden.
3
