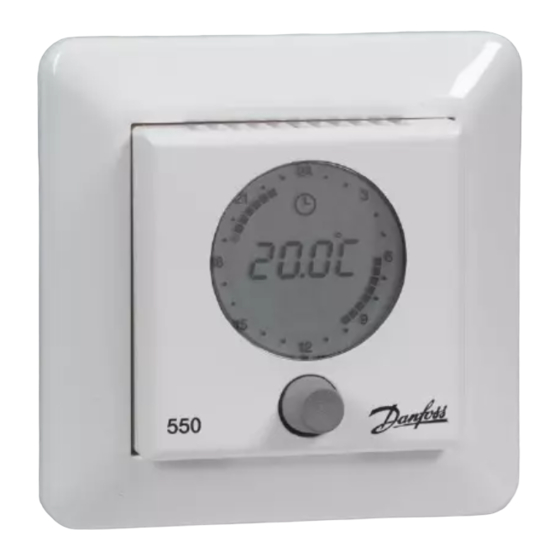

Danfoss EFIT 550 Bedienungsanleitung
Elektronischer thermostat
Vorschau ausblenden
Andere Handbücher für EFIT 550:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Danfoss EFIT 550
Inhaltszusammenfassung für Danfoss EFIT 550
- Seite 1 MAKING MODERN LIVING POSSIBLE Bedienungsanleitung Elektronischer Thermostat EFIT 550...
-
Seite 2: Absenkzeiten Einstellen
B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Über den Thermostaten Seite 2 – 7 Wochentag und Uhrzeit einstellen Seite 8 – 9 Temperatur einstellen Seite 10 – 11 Absenkzeiten einstellen Seite 12 –... - Seite 3 Der EFIT 550 Thermostat arbeitet dynamisch durch Erfassung der Raum- als auch der Fußboden- temperatur, um eine optimale Effizienz zu gewährleisten und Ihnen den höchsten Komfort zu bieten. Ist der EFIT 550 Thermostat erst einmal installiert, wird er Ihr Fußboden-Temperiersystem innerhalb weniger Tage vollständig optimieren.
-
Seite 4: Über Den Thermostaten
B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Über den Thermostaten Einleitung Außerdem ist die Programmierung von Der EFIT 550 Thermostat ist ein speziell für Fuß- Absenktemperaturen (z. B. Absenkung der bodenheizsysteme entwickelter Temperaturregler. Temperatur während der Nacht oder wenn Sie außer Haus sind) sehr einfach. - Seite 5 Symbol für „Timerbetrieb“ Symbol für „Relais eingeschaltet“ Symbol für Frostschutz Symbol für Grad Celsius/Fahrenheit Numerische Anzeige für Zeit, Temperatur, Text usw. Anzeige von AM/PM-Zeit bei 12-Stundenanzeige Wochentage 24-Stunden Zeitsegmente, welche die aktuelle Zeit und das aktuelle Timer- Blinkendes Segment für aktuelle Zeit Programm anzeigen = 48 Zeitsegmente Symbol für Timer-Programmierung Symbol für Zeiteinstellung...
- Seite 6 B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Thermostat-Schalter Sie können den Schalter auf drei verschiedene Arten bedienen: – Sie können ihn drehen. – Sie können ihn kurz drücken. –...
- Seite 7 Sie die Temperatur auf über +5°C (1 auf der Skala). Dies erreichen Sie, indem Sie den Schalter im Uhrzeigersinn drehen Wenn der EFIT 550 Thermostat nur mit dem Fußbodensensor arbeitet, zeigt das Display nicht die Temperatur in °C (5° bis 35°), sondern eine...
- Seite 8 B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Timerfunktion ein-/ausschalten Die Timerfunktion wird für die automatische Umschaltung zwischen Zeiten mit Heizbetrieb (Komforttemperatur) und Absenkbetrieb (z. B. nachts) verwendet. Ist die Timerfunktion eingeschaltet, erscheint das Timersymbol (Uhr) oben im Display.
- Seite 9 Netzwerk-Einrichtung mit Absenkbetrieb am Master-Thermostaten einem Master-Thermostaten vorgenommen werden. Die Änderungen Sind mehrere EFIT 550 Thermostate werden sich dann auf alle Slave-Thermostate im Haus installiert, können alle über eine auswirken. Netzwerkleitung (2 Adern) miteinander verbunden werden. Ein beliebiger Thermostat Bitte fragen Sie Ihren Installateur, ob die...
-
Seite 10: Wochentag Und Uhrzeit Einstellen
B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Wochentag und Uhrzeit einstellen Wochentag einstellen Halten Sie den Schalter 3 Sekunden lang gedrückt. Danach erscheint ein Symbol für die Einstellung der Uhrzeit und die Nummer des Wochentages auf dem Display. - Seite 11 Uhr einstellen Die Uhr ist werksseitig nicht eingestellt! Halten Sie den Schalter 3 Sekunden lang gedrückt. Danach erscheint das Symbol für das Einstellen der Uhr auf dem Display. Stellen Sie die Uhrzeit ein, indem Sie den Schalter links oder rechts herum drehen. Drücken Sie den Schalter einmal kurz, um die Einstellungen zu speichern.
-
Seite 12: Temperatur Einstellen
B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Temperatur einstellen Konstante Temperatur zwischen Absenk- und Komforttemperatur. Wenn Sie den Timer ausschalten, hält der Thermostat Weitere Informationen darüber, wie Sie Zeiten mit die eingestellte Temperatur (wie Sie den Timer ein-/ Absenkbetrieb programmieren können, finden Sie ausschalten lesen Sie auf Seite 6). - Seite 13 Die empfohlene Einstellung für derartige Situationen Display zeigt an, ob die Timerfunktion ist 5 - 6, was 25 - 30°C Bodentemperatur entspricht. Diese Einstellung gilt auch, wenn der EFIT 550 Thermostat eingeschaltet ist. für ein Fußbodentemperiersystem verwendet wird und ein weiterer Heizkörper im selben Raum installiert ist.
-
Seite 14: Zeiten Für Absenktemperatur Einstellen (Timer)
B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Zeiten für Absenktemperatur einstellen (Timer) Der Timer ist werksseitig nicht eingestellt. Halten Sie den Schalter ca. 6 Sekunden lang gedrückt. Danach erscheint das Symbol für die Timerprogrammierung und die Zahlen 1 - 7 für die Wochentage. - Seite 15 Drehen Sie den Schalter im Uhrzeigersinn, um die Zeit einzustellen, zu der Normalbetrieb (Komforttemperatur) gewünscht wird, z. B. 06:00. Der Timer lässt sich in 30-Minuten- Intervallen stellen. Drücken Sie den Schalter. Drehen Sie den Schalter im Uhrzeigersinn, um die Zeit einzustellen, zu der die Temperatur wieder abgesenkt werden soll.
- Seite 16 Schalter abschließend 3 Sekunden gedrückt, um Ihre Einstellungen zu speichern. Das Display kehrt danach automatisch zur normalen Anzeige zurück. Mit dem EFIT 550 Thermostat brauchen Sie nur die Zeiten programmieren, zu denen Sie Komfort- bzw. Absenk- temperaturen wünschen. Für den Rest sorgt der Thermostat.
- Seite 17 Fehlermeldungen Fehlermeldungen Der EFIT 550 Thermostat hat ein eingebautes System, Ein Fehler am Fußbodensensor/Sensorkabel oder das ständig die Fühler, den Thermostaten und ein eine Überhitzung eines Thermostaten führt zur eventuelles Netzwerk überwacht. Tritt ein Fehler auf, Abschaltung der Heizung. blinken alle Zeitsegmente und der entsprechende Fehlercode wird als Zahl zwischen 2 und 7 angezeigt.
-
Seite 18: Ihre Notizen
B edie n u n gs anl eit ung – El e kt ronis cher Thermo stat EFIT 55 0 Ihre Notizen Wochentag 1 ist: Die Temperatur wird um folgende Anzahl Grad abgesenkt: Die Thermostate im Haus sind in einem Netzwerk miteinander verknüpft, davon ist ein Thermostat als Master konfiguriert (Ja/Nein): Bei Anschluß... - Seite 20 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfosss-Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen –...
