INFICON

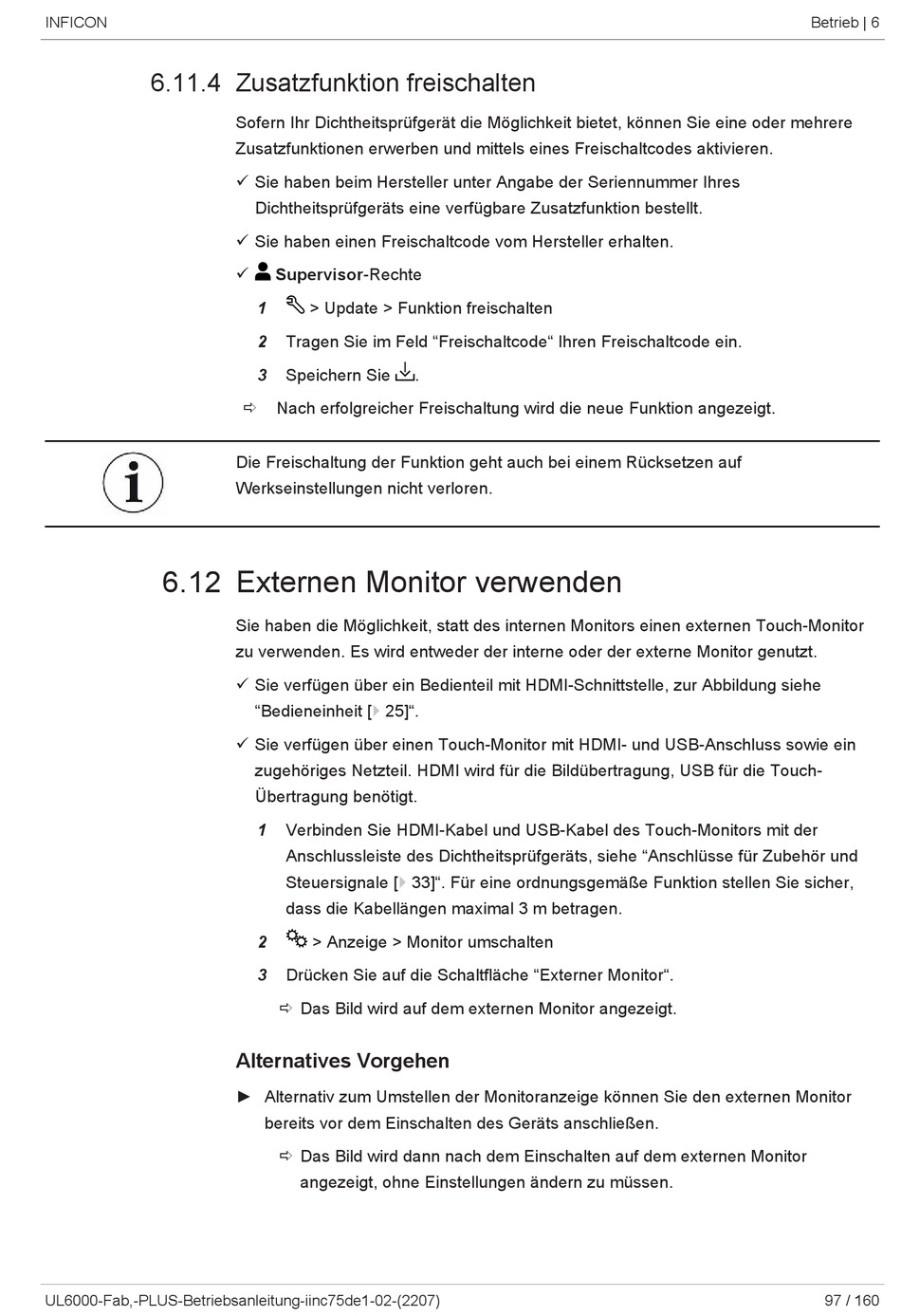

6.11.4 Zusatzfunktion freischalten
6.12 Externen Monitor verwenden
UL6000-Fab,-PLUS-Betriebsanleitung-iinc75de1-02-(2207)
Sofern Ihr Dichtheitsprüfgerät die Möglichkeit bietet, können Sie eine oder mehrere
Zusatzfunktionen erwerben und mittels eines Freischaltcodes aktivieren.
ü Sie haben beim Hersteller unter Angabe der Seriennummer Ihres
Dichtheitsprüfgeräts eine verfügbare Zusatzfunktion bestellt.
ü Sie haben einen Freischaltcode vom Hersteller erhalten.
ü
Supervisor-Rechte
1
> Update > Funktion freischalten
2
Tragen Sie im Feld "Freischaltcode" Ihren Freischaltcode ein.
3
Speichern Sie
ð
Nach erfolgreicher Freischaltung wird die neue Funktion angezeigt.
Die Freischaltung der Funktion geht auch bei einem Rücksetzen auf
Werkseinstellungen nicht verloren.
Sie haben die Möglichkeit, statt des internen Monitors einen externen Touch-Monitor
zu verwenden. Es wird entweder der interne oder der externe Monitor genutzt.
ü Sie verfügen über ein Bedienteil mit HDMI-Schnittstelle, zur Abbildung siehe
"Bedieneinheit [} 25]".
ü Sie verfügen über einen Touch-Monitor mit HDMI- und USB-Anschluss sowie ein
zugehöriges Netzteil. HDMI wird für die Bildübertragung, USB für die Touch-
Übertragung benötigt.
1
Verbinden Sie HDMI-Kabel und USB-Kabel des Touch-Monitors mit der
Anschlussleiste des Dichtheitsprüfgeräts, siehe "Anschlüsse für Zubehör und
Steuersignale [} 33]". Für eine ordnungsgemäße Funktion stellen Sie sicher,
dass die Kabellängen maximal 3 m betragen.
2
> Anzeige > Monitor umschalten
3
Drücken Sie auf die Schaltfläche "Externer Monitor".
ð Das Bild wird auf dem externen Monitor angezeigt.
Alternatives Vorgehen
► Alternativ zum Umstellen der Monitoranzeige können Sie den externen Monitor
bereits vor dem Einschalten des Geräts anschließen.
ð Das Bild wird dann nach dem Einschalten auf dem externen Monitor
angezeigt, ohne Einstellungen ändern zu müssen.
.
Betrieb | 6
97 / 160
