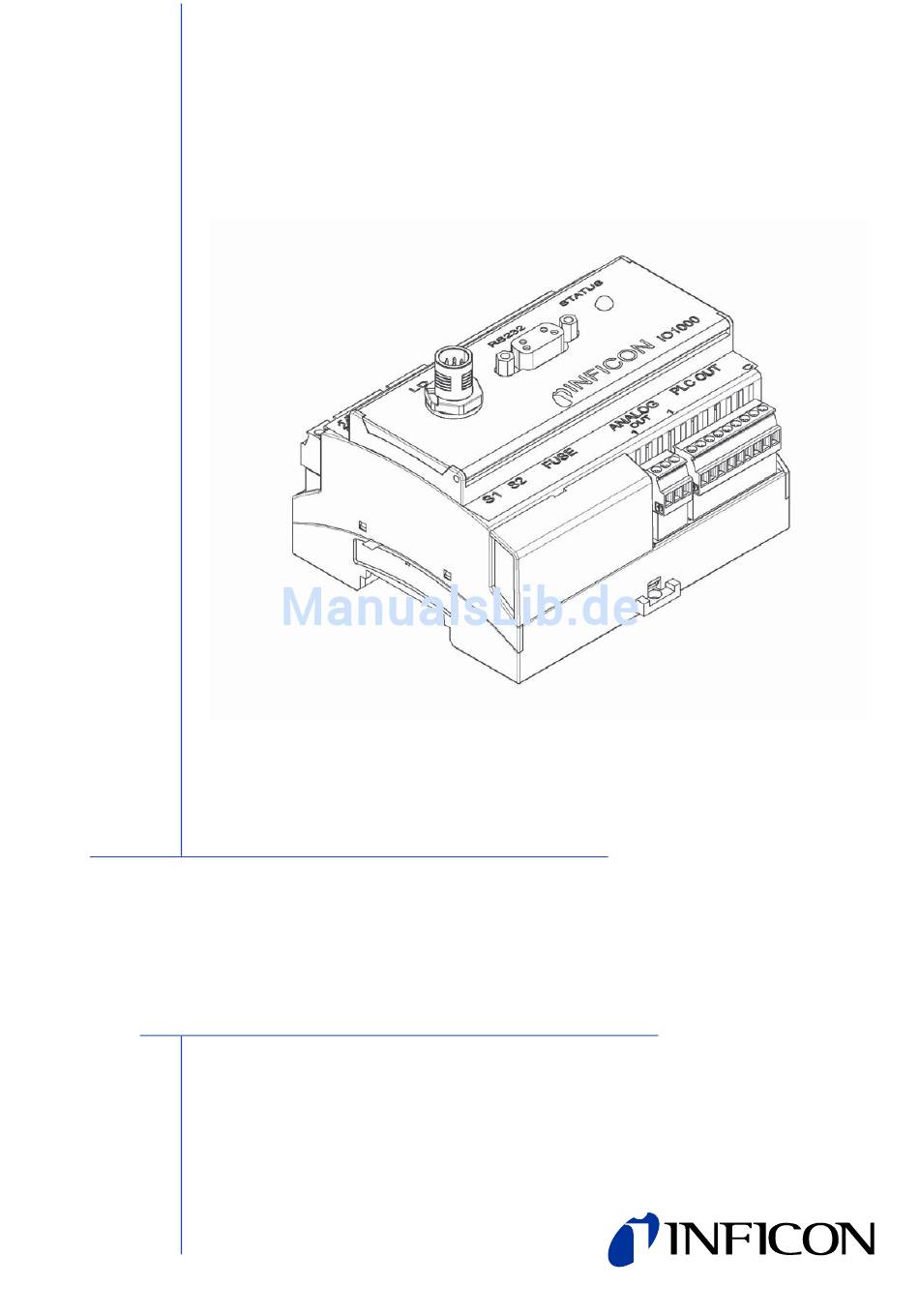

- Seite 1 I N S T A L L A T I O N S A N L E I T U N G Typenbez. IO1000 Produktbeschreibung I/O-Modul Katalog-Nr. 560-310 ab Software-Version I/O-Modul 1.0 Dokumenten-Nr. jiqc10d1-b (1212)
- Seite 2 Dieses Dokument gehört zu der Software-Version, die auf der Titelseite vermerkt ist. Bitte wenden Sie sich, wenn Sie eine andere Version benötigen, an unser Vertriebs- personal. Nachdruck, Übersetzung und Vervielfältigung erfordern die schriftliche Genehmi- gung der INFICON GmbH.
-
Seite 3: Inhaltsverzeichnis
Inhalt Zu dieser Anleitung ......4 Zielgruppen ..........4 Mitgeltende Dokumente . -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Zielgruppen Diese Installationsanleitung richtet sich an den Betreiber und an technisch qualifi- ziertes Fachpersonal mit Erfahrung im Bereich der Dichtheitsprüftechnik und Integ- ration von Dichtheitsprüfgeräten in Dichtheitsprüfanlagen. Der Einbau und die Anwendung des Geräts erfordern außerdem Kenntnisse im Umgang mit elektroni- schen Schnittstellen. -
Seite 5: Text-Auszeichnungen
1.3.2 Text-Auszeichnungen Auszeichnung Bedeutung Voraussetzung für die Durchführung einer Handlung Werkzeug oder Hilfsmittel für eine Handlung Handlungsanweisung ► 1, 2, 3, ... Mehrere Handlungsanweisungen in festgelegter Reihenfolge Ergebnis einer Handlung Bezeichnung des Geräts oder Befehl/Begriff aus Menü APITÄLCHEN Nützlicher Hinweis und Informationen Information... -
Seite 6: Sicherheit
Sicherheit Bestimmungsgemäße Verwendung Das I/O-Modul ist eine Geräteschnittstelle zwischen z. B. der MSB-Box des Massen- spektrometer-Moduls LDS3000 und einer externen Steuerung. ► Gerät ausschließlich gemäß dieser Anleitung installieren, betreiben und warten. ► Anwendungsgrenzen einhalten (siehe Kapitel 4.3, Seite 14). Anforderungen an den Betreiber Sicherheitsbewusstes Arbeiten ►... -
Seite 7: Lieferumfang Prüfen, Transport, Lagerung
Lieferumfang prüfen, Transport, Lagerung Lieferumfang prüfen Lieferumfang Artikel Anzahl I/O-Modul Installationsanleitung ► Lieferumfang auf Vollständigkeit prüfen. Transport Beschädigung durch ungeeignete Verpackung Das Gerät kann beim Transport in einer ungeeigneten Verpackung beschädigt werden. ► Gerät nur in Originalverpackung transportieren. ► Originalverpackung aufbewahren. Lagerung ►... -
Seite 8: Beschreibung
Beschreibung Aufbau des I/O-Moduls Abb. 1 Vorderansicht 1 - PLC IN Digitale Eingänge PLC-IN PLC-IN PLC/SPS 1 Dyn CAL / Normal Cal PLC/SPS 1 Dyn CAL / Normal Cal 2 SNIFF / VAC 0 - 24V 2 SNIFF / VAC 3 STOP 3 STOP 4 ZERO... - Seite 9 Steckerbelegung Die digitalen Eingänge können frei konfiguriert werden. Pin Name Werkseinstellung Massenspektrometer-Modul PLC-IN 1 Dyn CAL / Normal Cal PLC-IN 2 SNIFF/VAC PLC-IN 3 STOP PLC-IN 4 ZERO PLC-IN 5 EXT.CAL PLC-IN 6 INT.CAL PLC-IN 7 CLEAR PLC-IN 8 PLC-IN 9 PLC-IN 10 PLC-IN-COM ►...
- Seite 10 Wenn der Hardware-Handshake nicht deaktiviert werden kann, dann kann das RS-232-Kabel folgendermaßen verwendet werden: Abb. 3 Verbindung mit RS-232-Kabel (falls Hardware-Handshake nicht deaktivierbar) 3 - STATUS Status-LED Farbe Status Bedeutung leuchtet Gerät ohne Funktion oder defekt Nicht betriebsbereit, Kommunikation zum blinkt Massenspektrometer-Modul nicht vorhanden Betriebsbereit, Kommunikation zum...
- Seite 11 5 - PLC OUT Digitale Ausgänge PLC_OUT_8 PLC_OUT_7 PLC_OUT_6 PLC_OUT_5 PLC_OUT_4 PLC_OUT_3 PLC_OUT_2 PLC_OUT_1 FOA75 PLC_OUT_COM FOA75 Abb. 4 Digitale Ausgänge Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND) Max. zulässige Belastung je Ausgang: U = 30 V, I = 0,75 A Sicherungen für digitale Ausgänge 1 ...
- Seite 12 6 - FUSE und DIP-Schalter S1, S2 Sicherungen für digitale Ausgänge und DIP-Schalter (unter der Abdeckung) Sicherungen für digitale Ausgänge 1 ... 4 und 5 ... 8: 2 x 0,75 A (Schurter: 7010.9800.xx) DIP-Schalter S1 4321 Werkseinstellung –000 (Vorgabe des Schnittstellenprotokolls durch MS-Modul/Bedieneinheit) ASCII-Protokoll –010 LD-Protokoll...
- Seite 13 9 - RS485 Anschluss für RS-485 A: aktiv B: ohne C: Passiv I/O-Modul I/O-Modul I/O-Modul +5 V +5 V +5 V 562 Ω 562 Ω 562 Ω DIP S2-4 DIP S2-4 DIP S2-4 RS485 RS485 RS485 120 Ω 120 Ω 120 Ω...
-
Seite 14: Funktion
Funktion Das I/O-Modul ist eine Geräteschnittstelle zwischen z. B. der MSB-Box des Massen- spektrometer-Moduls LDS3000 und einer externen Steuerung. Das I/O-Modul verfügt über • einen RS-232-Anschluss • einen RS-485-Anschluss • einen analogen Eingang • zwei analoge Ausgänge • zehn digitale Eingänge •... -
Seite 15: Montage Und Demontage
Anschlüsse verbinden I/O-Modul mit MSB-Box verbinden Das I/O-Modul kommuniziert über ein Datenkabel mit dem Massenspektrometer- Modul und wird über das Datenkabel mit Spannung versorgt. Datenkabel von INFICON 1 I/O-Modul (Anschluss L ) über Datenkabel mit MSB-Box (Anschluss I/O A NYBUS verbinden. -
Seite 16: I/O-Modul Demontieren
I/O-Modul demontieren Abb. 7 Bus-Modul demontieren Schlitzschraubendreher 1 Arretierung mit Schlitzschraubendreher herausziehen. 2 I/O-Modul von Hutschiene abziehen. Montage und Demontage... -
Seite 17: Entsorgung
Entsorgung Das Gerät kann vom Betreiber entsorgt werden. Information Das Gerät besteht aus Materialien, die wieder verwendet werden können. Wenn Sie die Materialien wieder verwerten, verringern Sie den Abfall und schonen die Umwelt. ► Bei der Entsorgung die Umwelt- und Sicherheitsbestimmungen des Landes beachten. - Seite 18 INFICON GmbH, Bonner Strasse 498, D-50968 Cologne, Germany UNITED STATES TAIWAN JAPAN KOREA SINGAPORE GERMANY FRANCE UNITED KINGDOM HONG KONG Vi sit o ur we bsi t e fo r con t act i nfo rm ati on an d o t her sal es o ffice s wo rl dw id e. w w w . i n f i c o n . c o m...
