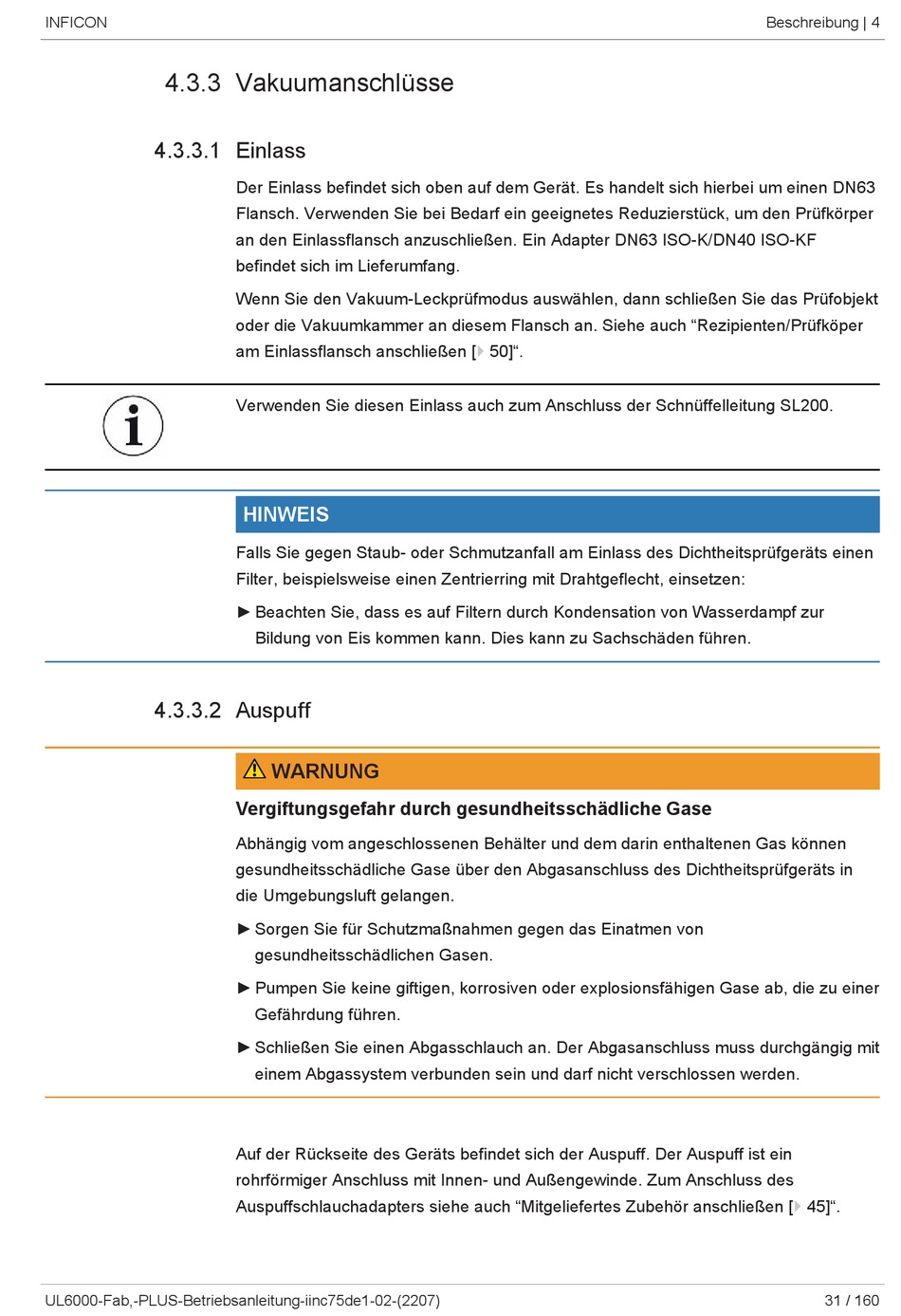

4.3.3 Vakuumanschlüsse
4.3.3.1 Einlass
4.3.3.2 Auspuff
UL6000-Fab,-PLUS-Betriebsanleitung-iinc75de1-02-(2207)
Der Einlass befindet sich oben auf dem Gerät. Es handelt sich hierbei um einen DN63
Flansch. Verwenden Sie bei Bedarf ein geeignetes Reduzierstück, um den Prüfkörper
an den Einlassflansch anzuschließen. Ein Adapter DN63 ISO-K/DN40 ISO-KF
befindet sich im Lieferumfang.
Wenn Sie den Vakuum-Leckprüfmodus auswählen, dann schließen Sie das Prüfobjekt
oder die Vakuumkammer an diesem Flansch an. Siehe auch "Rezipienten/Prüfköper
am Einlassflansch anschließen [} 50]".
Verwenden Sie diesen Einlass auch zum Anschluss der Schnüffelleitung SL200.
HINWEIS
Falls Sie gegen Staub- oder Schmutzanfall am Einlass des Dichtheitsprüfgeräts einen
Filter, beispielsweise einen Zentrierring mit Drahtgeflecht, einsetzen:
► Beachten Sie, dass es auf Filtern durch Kondensation von Wasserdampf zur
Bildung von Eis kommen kann. Dies kann zu Sachschäden führen.
WARNUNG
Vergiftungsgefahr durch gesundheitsschädliche Gase
Abhängig vom angeschlossenen Behälter und dem darin enthaltenen Gas können
gesundheitsschädliche Gase über den Abgasanschluss des Dichtheitsprüfgeräts in
die Umgebungsluft gelangen.
► Sorgen Sie für Schutzmaßnahmen gegen das Einatmen von
gesundheitsschädlichen Gasen.
► Pumpen Sie keine giftigen, korrosiven oder explosionsfähigen Gase ab, die zu einer
Gefährdung führen.
► Schließen Sie einen Abgasschlauch an. Der Abgasanschluss muss durchgängig mit
einem Abgassystem verbunden sein und darf nicht verschlossen werden.
Auf der Rückseite des Geräts befindet sich der Auspuff. Der Auspuff ist ein
rohrförmiger Anschluss mit Innen- und Außengewinde. Zum Anschluss des
Auspuffschlauchadapters siehe auch "Mitgeliefertes Zubehör anschließen [} 45]".
Beschreibung | 4
31 / 160
