10 | Zubehör und Schnittstellen

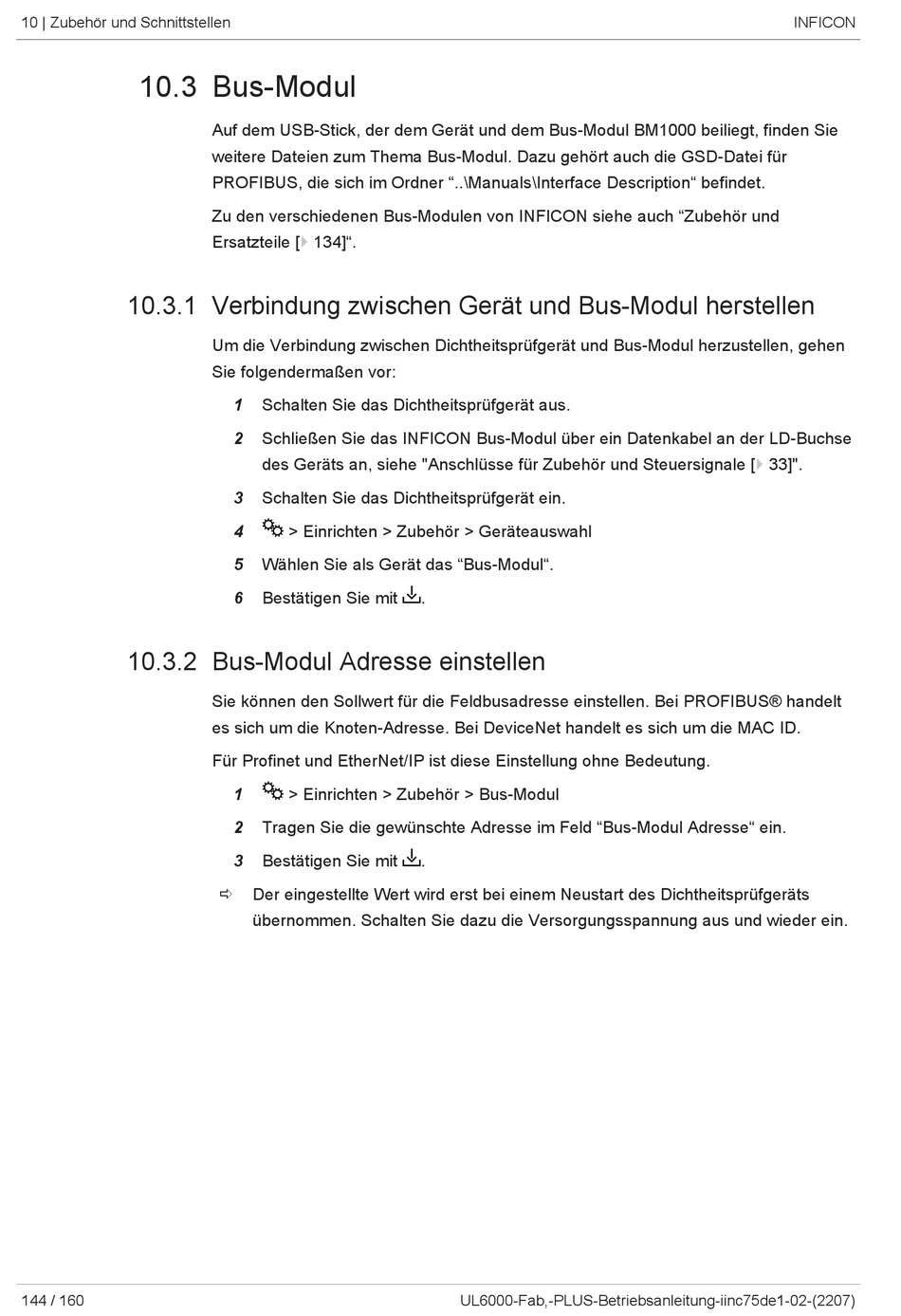

10.3 Bus-Modul
10.3.1 Verbindung zwischen Gerät und Bus-Modul herstellen
10.3.2 Bus-Modul Adresse einstellen
144 / 160
Auf dem USB-Stick, der dem Gerät und dem Bus-Modul BM1000 beiliegt, finden Sie
weitere Dateien zum Thema Bus-Modul. Dazu gehört auch die GSD-Datei für
PROFIBUS, die sich im Ordner "..\Manuals\Interface Description" befindet.
Zu den verschiedenen Bus-Modulen von INFICON siehe auch "Zubehör und
Ersatzteile [} 134]".
Um die Verbindung zwischen Dichtheitsprüfgerät und Bus-Modul herzustellen, gehen
Sie folgendermaßen vor:
1
Schalten Sie das Dichtheitsprüfgerät aus.
2
Schließen Sie das INFICON Bus-Modul über ein Datenkabel an der LD-Buchse
des Geräts an, siehe "Anschlüsse für Zubehör und Steuersignale [} 33]".
3
Schalten Sie das Dichtheitsprüfgerät ein.
4
> Einrichten > Zubehör > Geräteauswahl
5
Wählen Sie als Gerät das "Bus-Modul".
6
Bestätigen Sie mit
Sie können den Sollwert für die Feldbusadresse einstellen. Bei PROFIBUS® handelt
es sich um die Knoten-Adresse. Bei DeviceNet handelt es sich um die MAC ID.
Für Profinet und EtherNet/IP ist diese Einstellung ohne Bedeutung.
1
> Einrichten > Zubehör > Bus-Modul
2
Tragen Sie die gewünschte Adresse im Feld "Bus-Modul Adresse" ein.
3
Bestätigen Sie mit
ð
Der eingestellte Wert wird erst bei einem Neustart des Dichtheitsprüfgeräts
übernommen. Schalten Sie dazu die Versorgungsspannung aus und wieder ein.
.
.
UL6000-Fab,-PLUS-Betriebsanleitung-iinc75de1-02-(2207)
