Einsatz
Diagnose

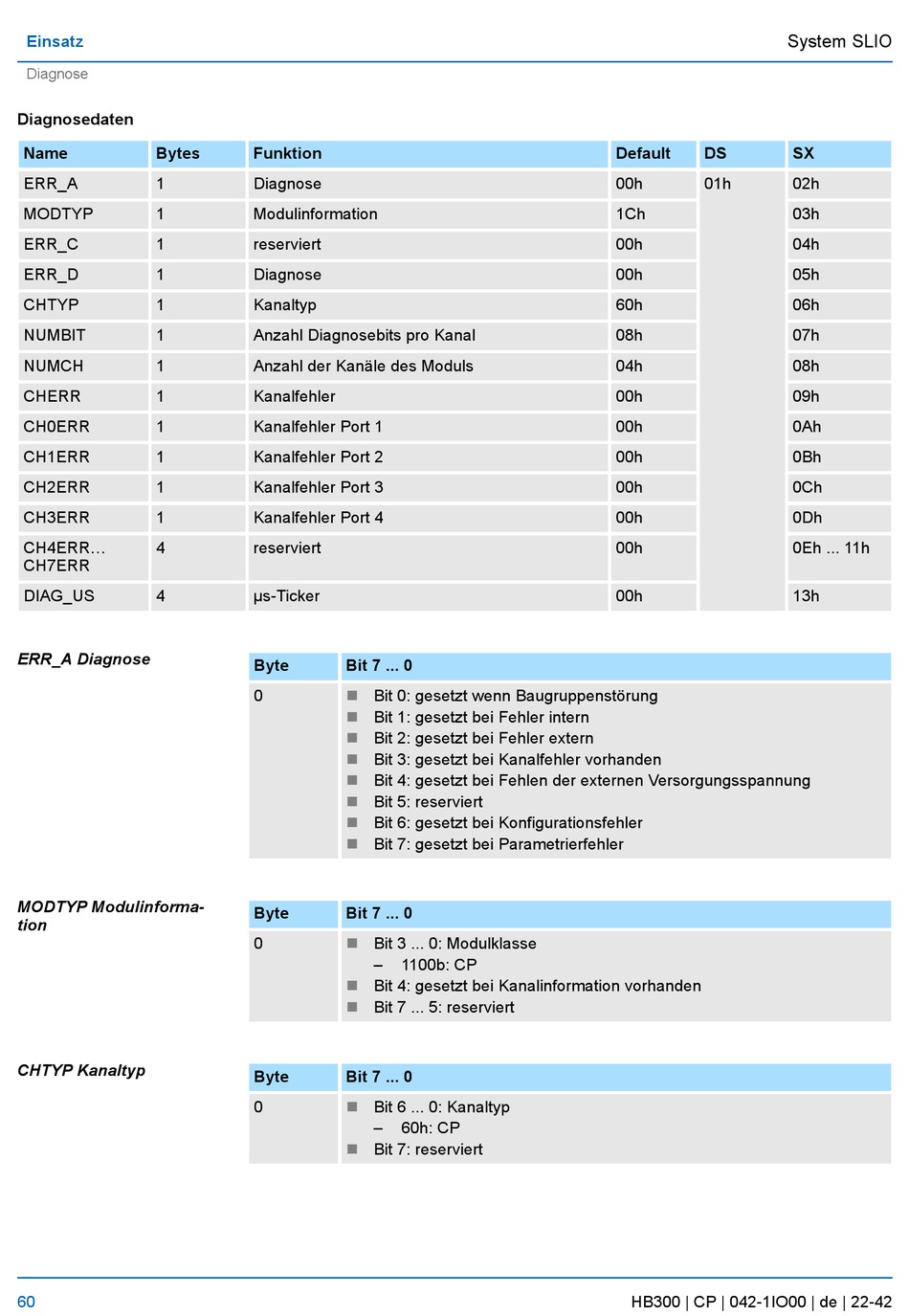

Diagnosedaten
Name
Bytes
ERR_A
1
MODTYP
1
ERR_C
1
ERR_D
1
CHTYP
1
NUMBIT
1
NUMCH
1
CHERR
1
CH0ERR
1
CH1ERR
1
CH2ERR
1
CH3ERR
1
CH4ERR...
4
CH7ERR
DIAG_US
4
ERR_A Diagnose
MODTYP Modulinforma-
tion
CHTYP Kanaltyp
60
Funktion
Diagnose
Modulinformation
reserviert
Diagnose
Kanaltyp
Anzahl Diagnosebits pro Kanal
Anzahl der Kanäle des Moduls
Kanalfehler
Kanalfehler Port 1
Kanalfehler Port 2
Kanalfehler Port 3
Kanalfehler Port 4
reserviert
µs-Ticker
Byte
Bit 7 ... 0
0
n
Bit 0: gesetzt wenn Baugruppenstörung
n
Bit 1: gesetzt bei Fehler intern
n
Bit 2: gesetzt bei Fehler extern
n
Bit 3: gesetzt bei Kanalfehler vorhanden
n
Bit 4: gesetzt bei Fehlen der externen Versorgungsspannung
n
Bit 5: reserviert
n
Bit 6: gesetzt bei Konfigurationsfehler
n
Bit 7: gesetzt bei Parametrierfehler
Byte
Bit 7 ... 0
0
Bit 3 ... 0: Modulklasse
n
–
1100b: CP
n
Bit 4: gesetzt bei Kanalinformation vorhanden
n
Bit 7 ... 5: reserviert
Byte
Bit 7 ... 0
0
n
Bit 6 ... 0: Kanaltyp
–
60h: CP
n
Bit 7: reserviert
System SLIO
Default
DS
00h
01h
1Ch
00h
00h
60h
08h
04h
00h
00h
00h
00h
00h
00h
00h
HB300 | CP | 042-1IO00 | de | 22-42
SX
02h
03h
04h
05h
06h
07h
08h
09h
0Ah
0Bh
0Ch
0Dh
0Eh ... 11h
13h
