System SLIO

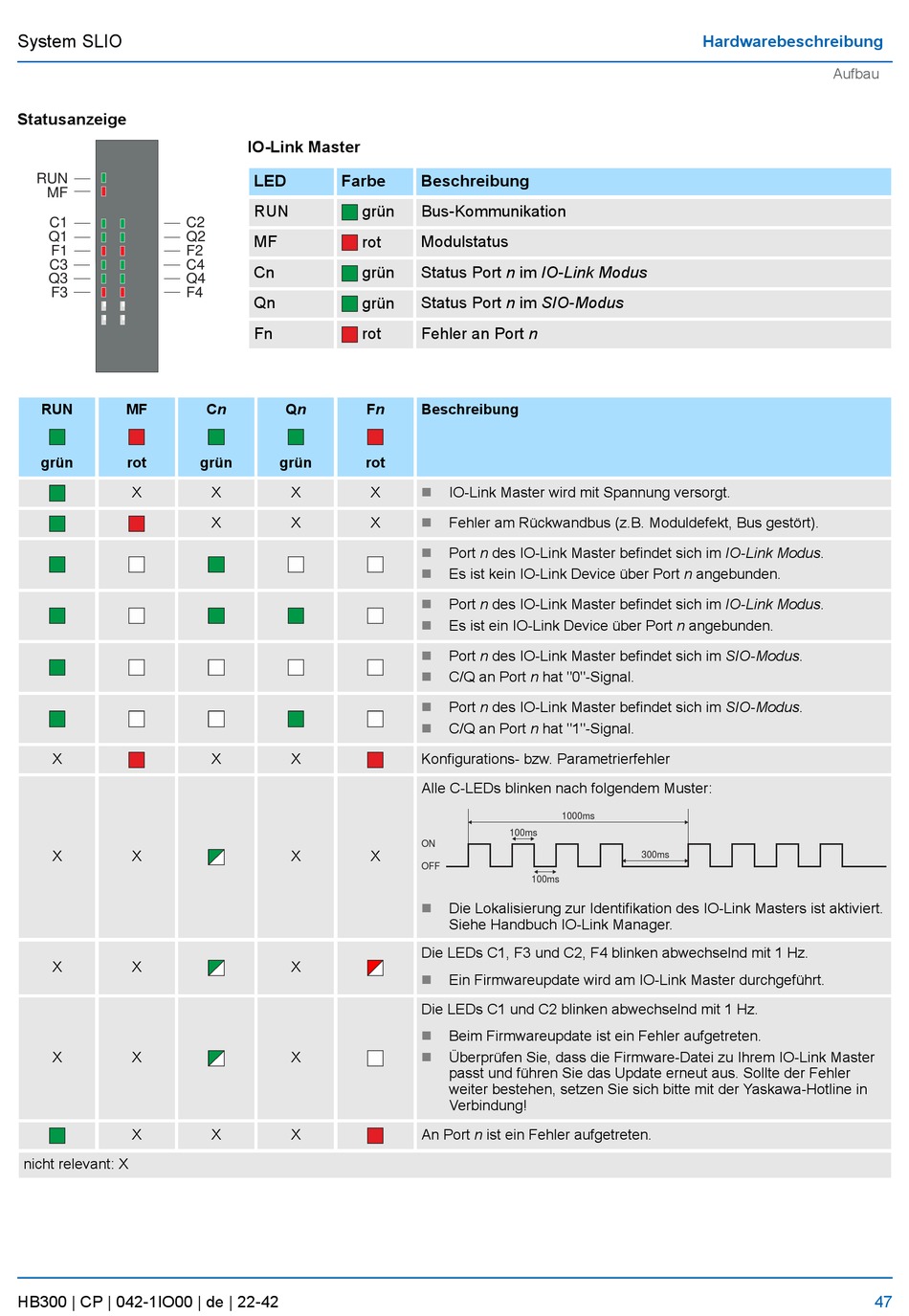

Statusanzeige
RUN
MF
C1
C2
Q1
Q2
F1
F2
C3
C4
Q3
Q4
F3
F4
RUN
MF
grün
rot
X
X
X
X
X
X
X
X
X
nicht relevant: X
HB300 | CP | 042-1IO00 | de | 22-42
IO-Link Master
LED
Farbe
RUN
grün
MF
rot
Cn
grün
Qn
grün
Fn
rot
Cn
Qn
Fn
grün
grün
rot
X
X
X
X
X
X
X
X
X
X
X
X
X
X
Beschreibung
Bus-Kommunikation
Modulstatus
Status Port n im IO-Link Modus
Status Port n im SIO-Modus
Fehler an Port n
Beschreibung
n
IO-Link Master wird mit Spannung versorgt.
n
Fehler am Rückwandbus (z.B. Moduldefekt, Bus gestört).
Port n des IO-Link Master befindet sich im IO-Link Modus.
n
n
Es ist kein IO-Link Device über Port n angebunden.
n
Port n des IO-Link Master befindet sich im IO-Link Modus.
n
Es ist ein IO-Link Device über Port n angebunden.
n
Port n des IO-Link Master befindet sich im SIO-Modus.
n
C/Q an Port n hat "0"-Signal.
n
Port n des IO-Link Master befindet sich im SIO-Modus.
n
C/Q an Port n hat "1"-Signal.
Konfigurations- bzw. Parametrierfehler
Alle C-LEDs blinken nach folgendem Muster:
1000ms
100ms
ON
OFF
100ms
n
Die Lokalisierung zur Identifikation des IO-Link Masters ist aktiviert.
Siehe Handbuch IO-Link Manager.
Die LEDs C1, F3 und C2, F4 blinken abwechselnd mit 1 Hz.
n
Ein Firmwareupdate wird am IO-Link Master durchgeführt.
Die LEDs C1 und C2 blinken abwechselnd mit 1 Hz.
n
Beim Firmwareupdate ist ein Fehler aufgetreten.
n
Überprüfen Sie, dass die Firmware-Datei zu Ihrem IO-Link Master
passt und führen Sie das Update erneut aus. Sollte der Fehler
weiter bestehen, setzen Sie sich bitte mit der Yaskawa-Hotline in
Verbindung!
An Port n ist ein Fehler aufgetreten.
Hardwarebeschreibung
300ms
Aufbau
47
