System SLIO

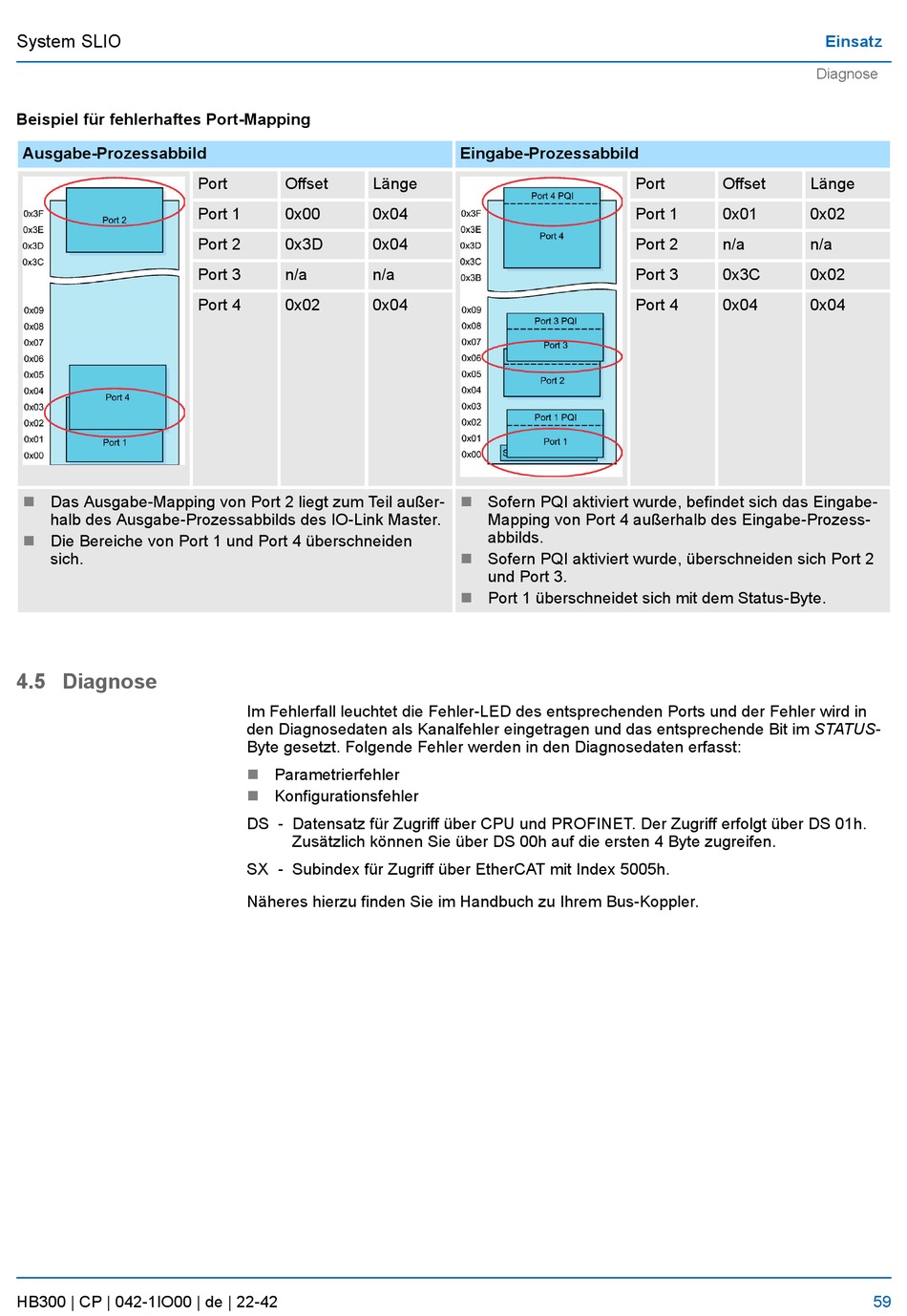

Beispiel für fehlerhaftes Port-Mapping
Ausgabe-Prozessabbild
n
Das Ausgabe-Mapping von Port 2 liegt zum Teil außer-
halb des Ausgabe-Prozessabbilds des IO-Link Master.
n
Die Bereiche von Port 1 und Port 4 überschneiden
sich.
4.5 Diagnose
HB300 | CP | 042-1IO00 | de | 22-42
Port
Offset
Port 1
0x00
Port 2
0x3D
Port 3
n/a
Port 4
0x02
Im Fehlerfall leuchtet die Fehler-LED des entsprechenden Ports und der Fehler wird in
den Diagnosedaten als Kanalfehler eingetragen und das entsprechende Bit im STATUS-
Byte gesetzt. Folgende Fehler werden in den Diagnosedaten erfasst:
n
Parametrierfehler
n
Konfigurationsfehler
DS - Datensatz für Zugriff über CPU und PROFINET. Der Zugriff erfolgt über DS 01h.
Zusätzlich können Sie über DS 00h auf die ersten 4 Byte zugreifen.
SX - Subindex für Zugriff über EtherCAT mit Index 5005h.
Näheres hierzu finden Sie im Handbuch zu Ihrem Bus-Koppler.
Eingabe-Prozessabbild
Länge
0x04
0x04
n/a
0x04
n
Sofern PQI aktiviert wurde, befindet sich das Eingabe-
Mapping von Port 4 außerhalb des Eingabe-Prozess-
abbilds.
n
Sofern PQI aktiviert wurde, überschneiden sich Port 2
und Port 3.
n
Port 1 überschneidet sich mit dem Status-Byte.
Port
Offset
Port 1
0x01
Port 2
n/a
Port 3
0x3C
Port 4
0x04
Einsatz
Diagnose
Länge
0x02
n/a
0x02
0x04
