Grundlagen und Montage
Verdrahtung Power-Module
Schirm auflegen
30
1
Schirmschienen-Träger
2
Schirmschiene (10mm x 3mm)
3
Schirmanschlussklemme
4
Kabelschirm

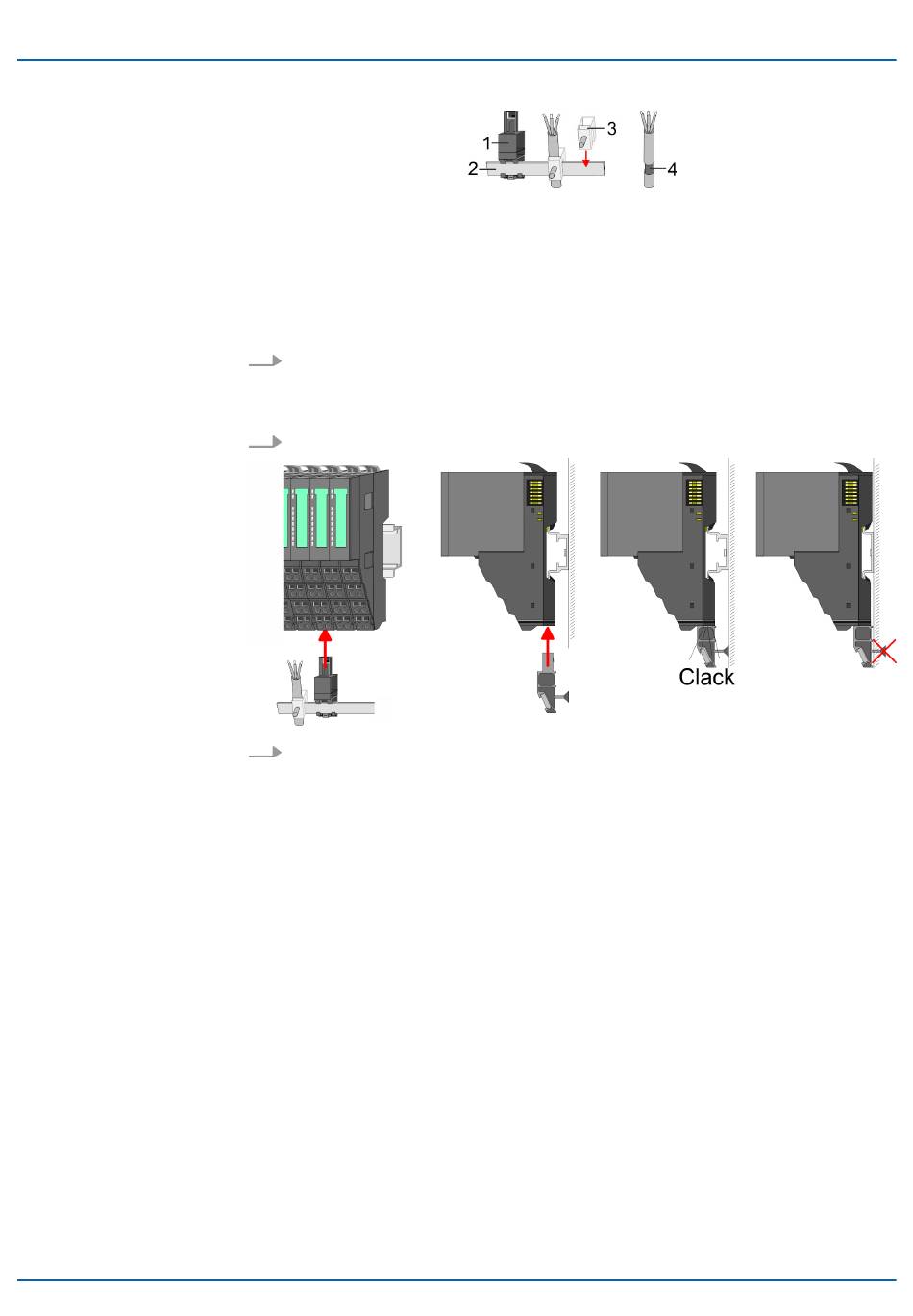

Zur Schirmauflage ist die Montage von Schirmschienen-Trägern erforderlich. Der Schirm-
schienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der Schirmschiene für den
Anschluss von Kabelschirmen.
1.
Jedes System SLIO 8x-Peripherie-Modul besitzt an der Unterseite Aufnehmer für
Schirmschienen-Träger. Stecken Sie Ihre Schirmschienenträger, bis diese am
Modul einrasten. Bei flacher Tragschiene können Sie zur Adaption den Abstands-
halter am Schirmschienen-Träger abbrechen.
2.
Legen Sie Ihre Schirmschiene in den Schirmschienen-Träger ein.
3.
Legen Sie ihre Kabel mit dem entsprechend abisolierten Kabelschirm auf und ver-
binden Sie diese über die Schirmanschlussklemme mit der Schirmschiene.
System SLIO
HB300 | CP | 042-1IO00 | de | 22-42
