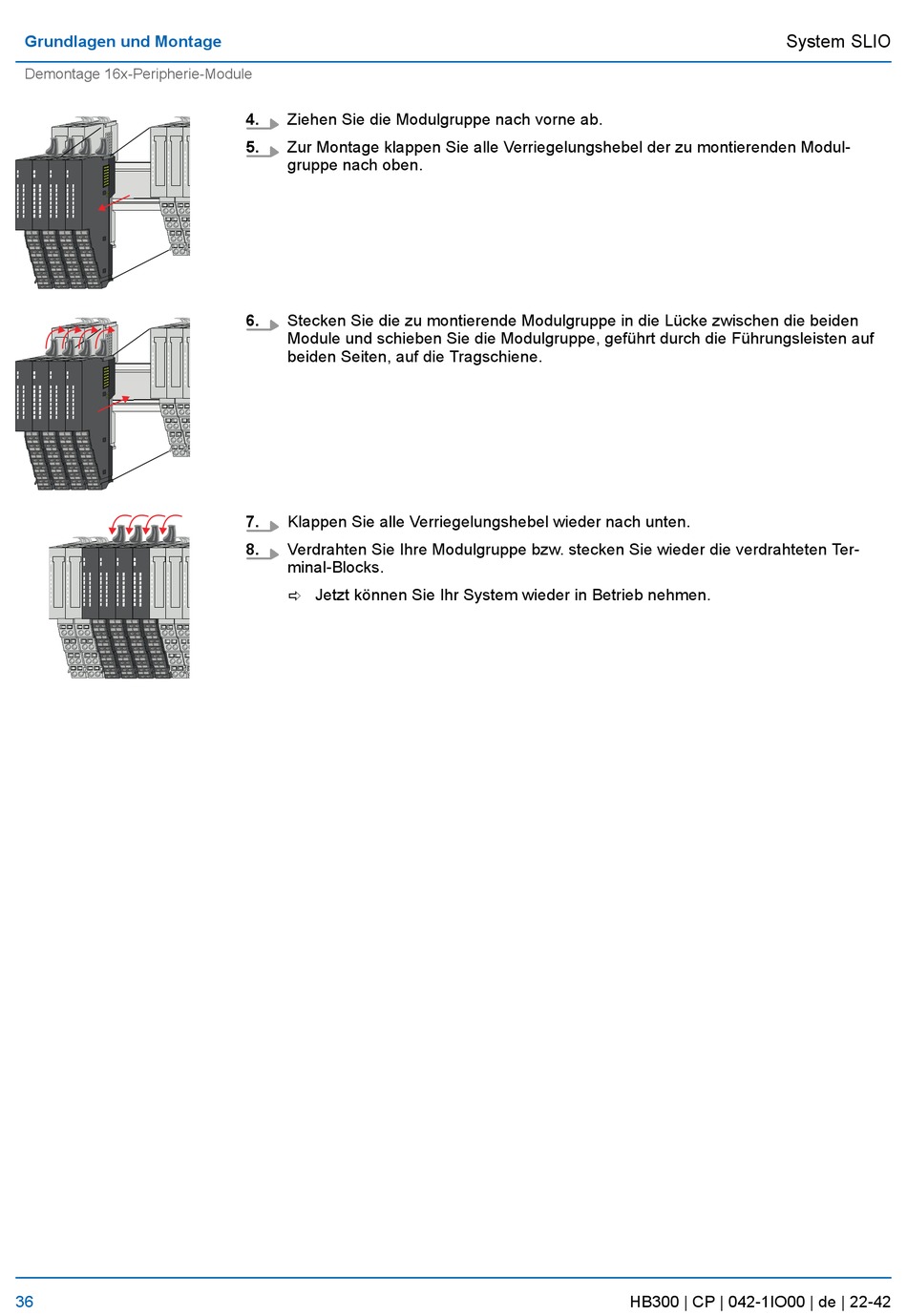

Grundlagen und Montage
Demontage 16x-Peripherie-Module
36
4.
Ziehen Sie die Modulgruppe nach vorne ab.
5.
Zur Montage klappen Sie alle Verriegelungshebel der zu montierenden Modul-
gruppe nach oben.
6.
Stecken Sie die zu montierende Modulgruppe in die Lücke zwischen die beiden
Module und schieben Sie die Modulgruppe, geführt durch die Führungsleisten auf
beiden Seiten, auf die Tragschiene.
7.
Klappen Sie alle Verriegelungshebel wieder nach unten.
8.
Verdrahten Sie Ihre Modulgruppe bzw. stecken Sie wieder die verdrahteten Ter-
minal-Blocks.
ð Jetzt können Sie Ihr System wieder in Betrieb nehmen.
System SLIO
HB300 | CP | 042-1IO00 | de | 22-42
