System SLIO
Montage Peripherie-Modul
HB300 | CP | 042-1IO00 | de | 22-42
1.

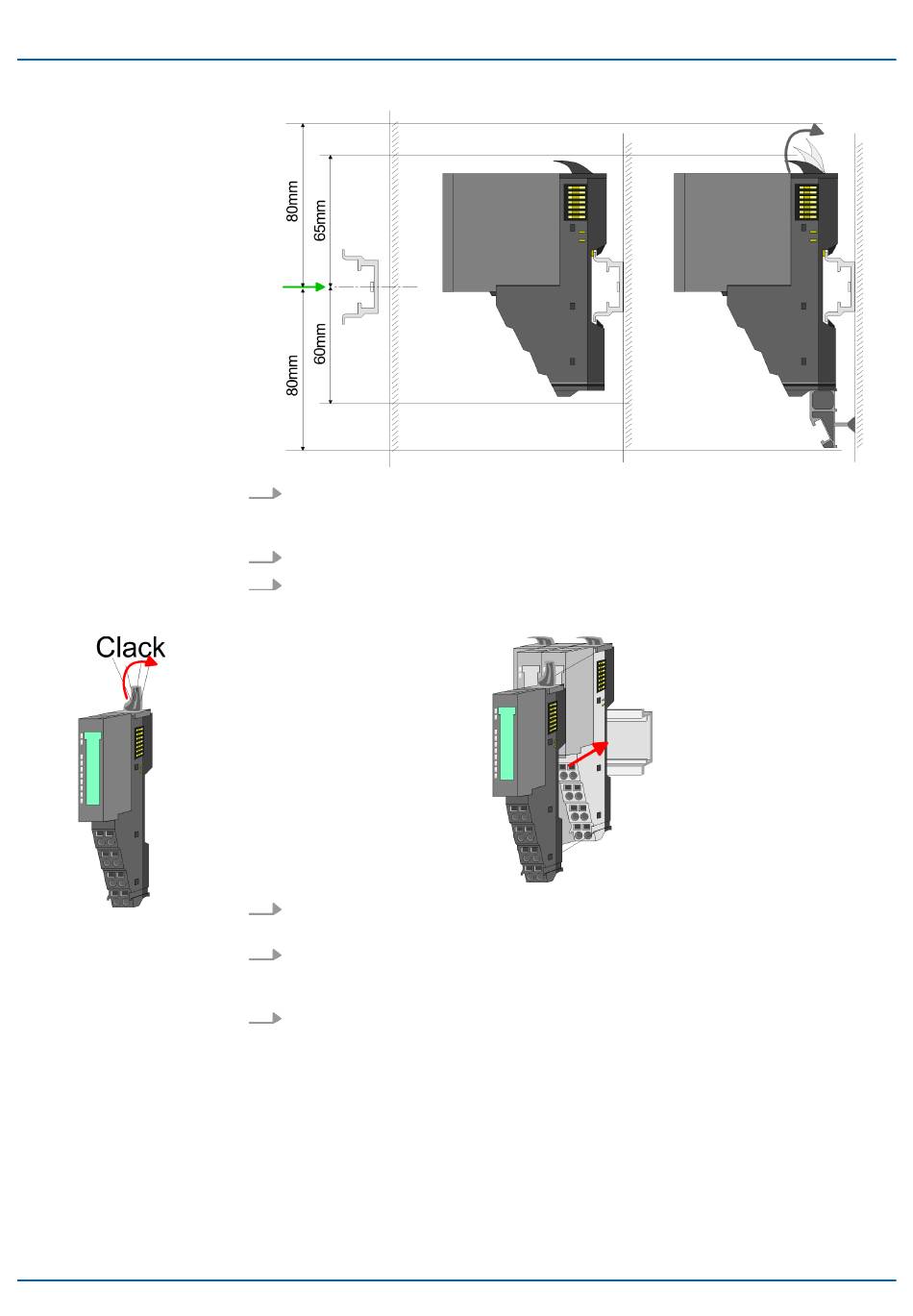

Montieren Sie die Tragschiene! Bitte beachten Sie, dass Sie von der Mitte der Trag-
schiene nach oben einen Montageabstand von mindestens 80mm und nach unten
von 60mm bzw. 80mm bei Verwendung von Schirmschienen-Trägern einhalten.
2.
Montieren Sie Ihr Kopf-Modul wie z.B. CPU oder Feldbus-Koppler.
3.
Entfernen Sie vor der Montage der Peripherie-Module die Bus-Blende auf der
rechten Seite des Kopf-Moduls, indem Sie diese nach vorn abziehen. Bewahren Sie
die Blende für spätere Montage auf.
4.
Klappen Sie zur Montage den Verriegelungshebel des Peripherie-Moduls nach
oben, bis dieser einrastet.
5.
Stecken Sie das zu montierende Modul an das zuvor gesteckte Modul und
schieben Sie das Modul, geführt durch die Führungsleisten an der Ober- und Unter-
seite, auf die Tragschiene.
6.
Klappen Sie den Verriegelungshebel des Peripherie-Moduls wieder nach unten.
Grundlagen und Montage
Montage 8x-Peripherie-Module
19
