Grundlagen und Montage
Demontage 16x-Peripherie-Module

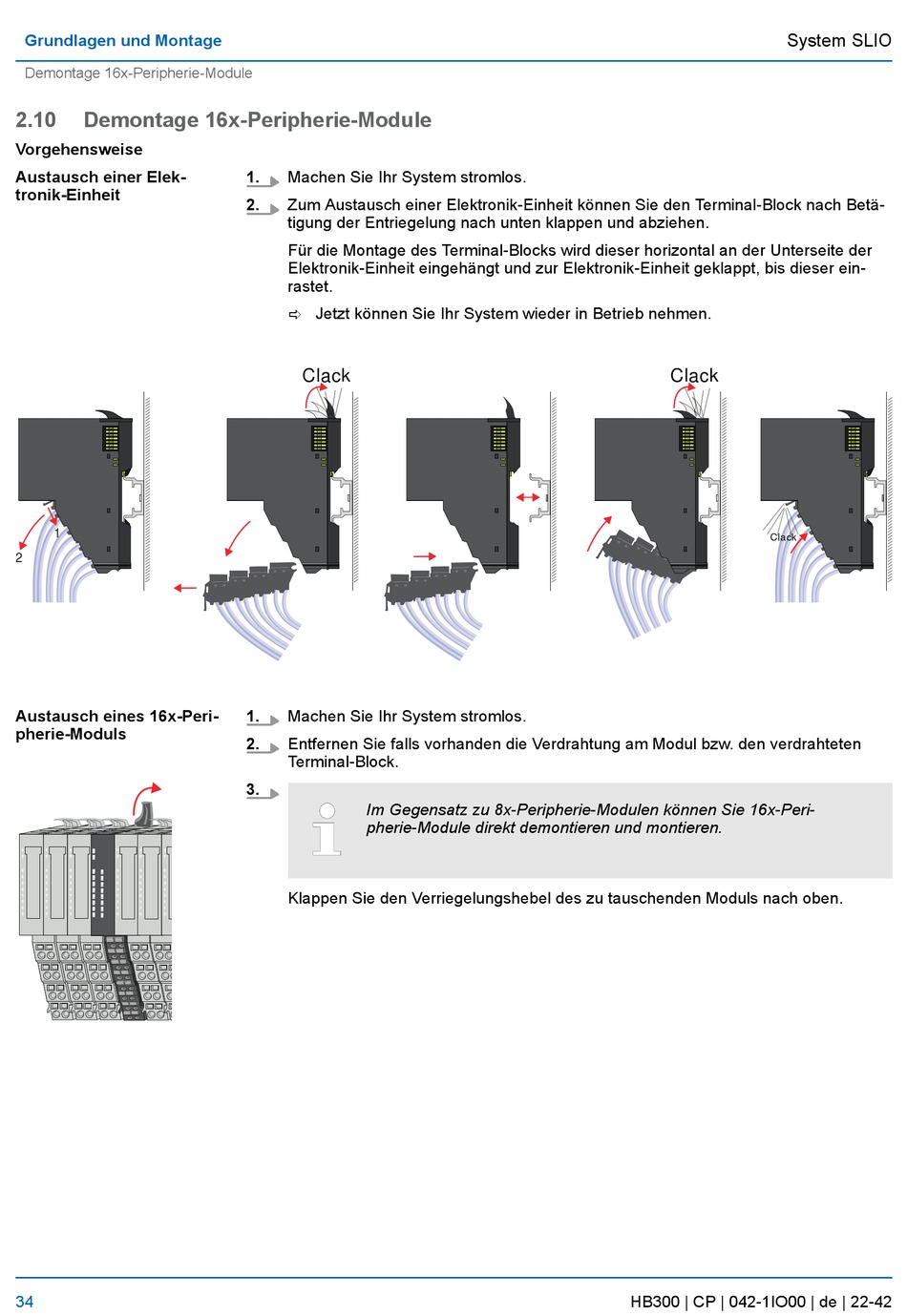

2.10
Demontage 16x-Peripherie-Module
Vorgehensweise
Austausch einer Elek-
tronik-Einheit
1
2
Austausch eines 16x-Peri-
pherie-Moduls
34
1.
Machen Sie Ihr System stromlos.
2.
Zum Austausch einer Elektronik-Einheit können Sie den Terminal-Block nach Betä-
tigung der Entriegelung nach unten klappen und abziehen.
Für die Montage des Terminal-Blocks wird dieser horizontal an der Unterseite der
Elektronik-Einheit eingehängt und zur Elektronik-Einheit geklappt, bis dieser ein-
rastet.
ð Jetzt können Sie Ihr System wieder in Betrieb nehmen.
Clack
1.
Machen Sie Ihr System stromlos.
2.
Entfernen Sie falls vorhanden die Verdrahtung am Modul bzw. den verdrahteten
Terminal-Block.
3.
Im Gegensatz zu 8x-Peripherie-Modulen können Sie 16x-Peri-
pherie-Module direkt demontieren und montieren.
Klappen Sie den Verriegelungshebel des zu tauschenden Moduls nach oben.
System SLIO
Clack
Clack
HB300 | CP | 042-1IO00 | de | 22-42
