System SLIO

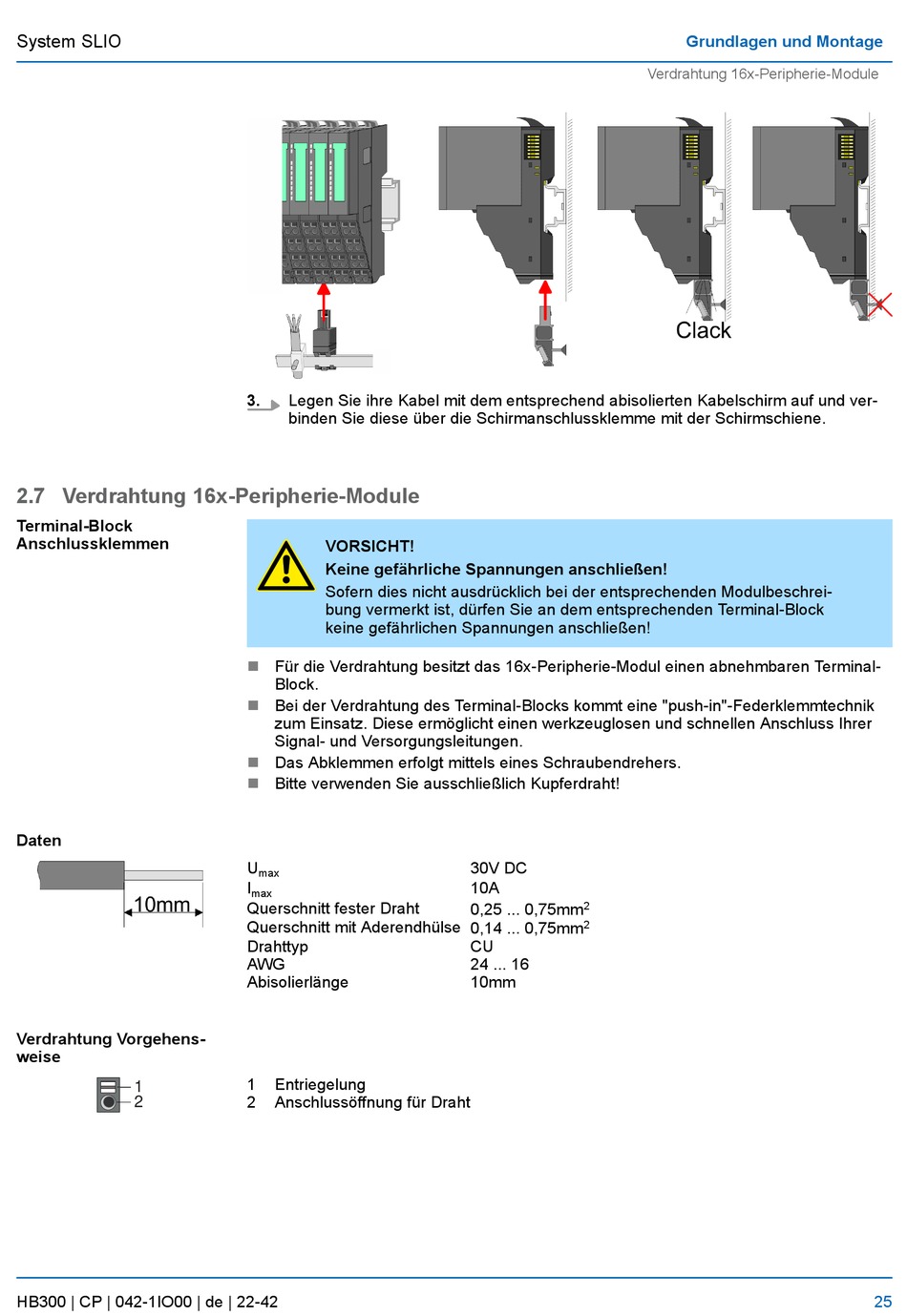

2.7 Verdrahtung 16x-Peripherie-Module
Terminal-Block
Anschlussklemmen
Daten
Verdrahtung Vorgehens-
weise
1
2
HB300 | CP | 042-1IO00 | de | 22-42
3.
Legen Sie ihre Kabel mit dem entsprechend abisolierten Kabelschirm auf und ver-
binden Sie diese über die Schirmanschlussklemme mit der Schirmschiene.
VORSICHT!
Keine gefährliche Spannungen anschließen!
Sofern dies nicht ausdrücklich bei der entsprechenden Modulbeschrei-
bung vermerkt ist, dürfen Sie an dem entsprechenden Terminal-Block
keine gefährlichen Spannungen anschließen!
n
Für die Verdrahtung besitzt das 16x-Peripherie-Modul einen abnehmbaren Terminal-
Block.
n
Bei der Verdrahtung des Terminal-Blocks kommt eine "push-in"-Federklemmtechnik
zum Einsatz. Diese ermöglicht einen werkzeuglosen und schnellen Anschluss Ihrer
Signal- und Versorgungsleitungen.
n
Das Abklemmen erfolgt mittels eines Schraubendrehers.
Bitte verwenden Sie ausschließlich Kupferdraht!
n
U
max
I
max
Querschnitt fester Draht
Querschnitt mit Aderendhülse 0,14 ... 0,75mm
Drahttyp
AWG
Abisolierlänge
1
Entriegelung
2
Anschlussöffnung für Draht
30V DC
10A
2
0,25 ... 0,75mm
2
CU
24 ... 16
10mm
Grundlagen und Montage
Verdrahtung 16x-Peripherie-Module
25
