Hardwarebeschreibung
Aufbau
3

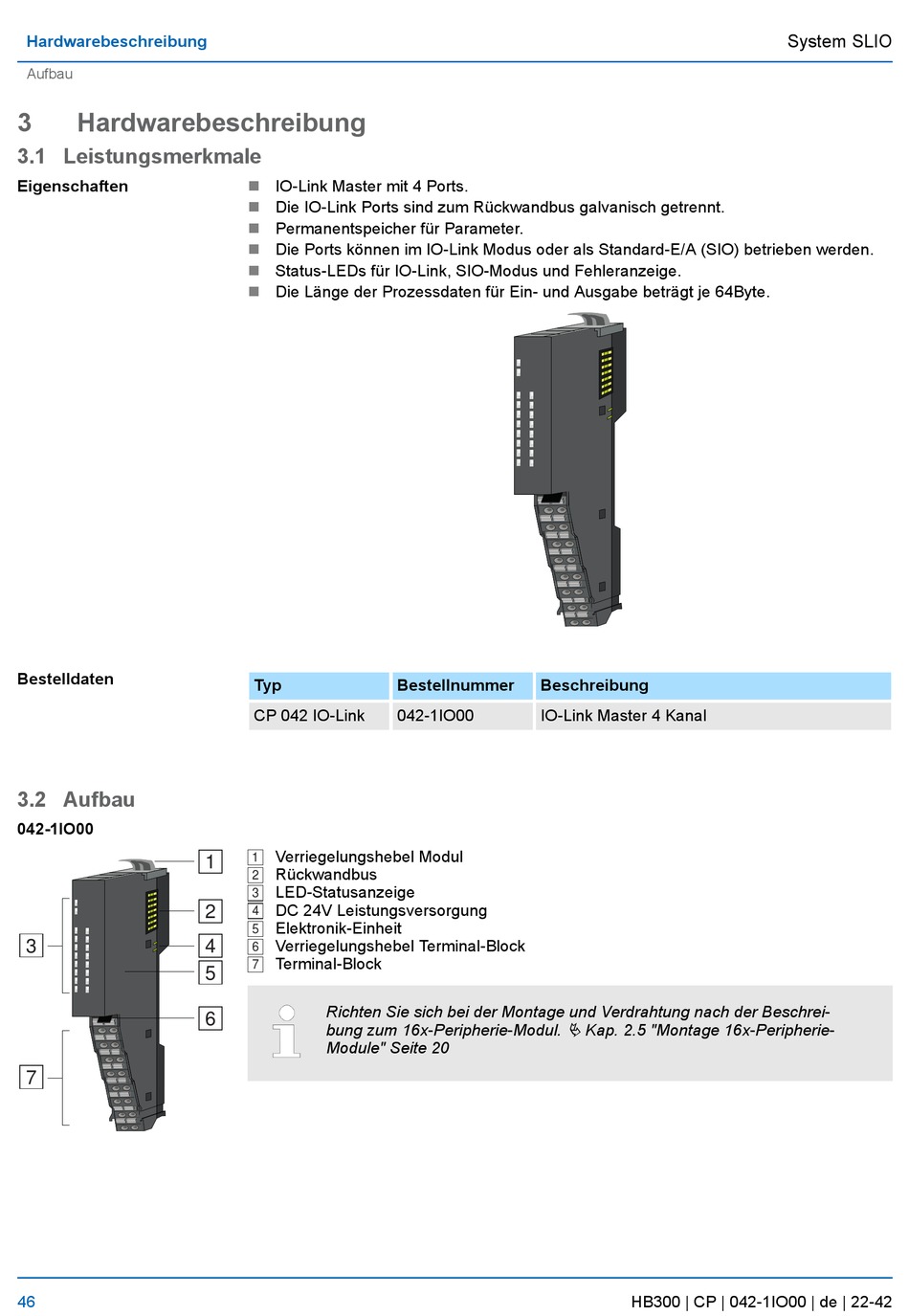

Hardwarebeschreibung
3.1 Leistungsmerkmale
Eigenschaften
Bestelldaten
3.2 Aufbau
042-1IO00
3
7
46
n
IO-Link Master mit 4 Ports.
Die IO-Link Ports sind zum Rückwandbus galvanisch getrennt.
n
n
Permanentspeicher für Parameter.
n
Die Ports können im IO-Link Modus oder als Standard-E/A (SIO) betrieben werden.
n
Status-LEDs für IO-Link, SIO-Modus und Fehleranzeige.
n
Die Länge der Prozessdaten für Ein- und Ausgabe beträgt je 64Byte.
Typ
CP 042 IO-Link
Verriegelungshebel Modul
1
1
Rückwandbus
2
LED-Statusanzeige
3
DC 24V Leistungsversorgung
2
4
Elektronik-Einheit
5
Verriegelungshebel Terminal-Block
4
6
Terminal-Block
7
5
Richten Sie sich bei der Montage und Verdrahtung nach der Beschrei-
6
bung zum 16x-Peripherie-Modul.
Module" Seite 20
Bestellnummer
Beschreibung
042-1IO00
IO-Link Master 4 Kanal
Ä Kap. 2.5 "Montage 16x-Peripherie-
System SLIO
HB300 | CP | 042-1IO00 | de | 22-42
