Nadelstange und Greifer
7.3 Greifer-Spulengehäuselüftung
Richtige Einstellung
In Greiferachse-Richtung soll die Lücke zwischen dem Kapsellüfter und
dem Greifer (A) = 0,8 mm betragen. Die maximale Spulengehäuselüftung
soll (B) = 0,4 bis 0,8 mm je nach Fadendicke betragen. Das Lüftungsex-
zenter-Zeiten soll einen glatten Fadendurchgang zwischen dem Spulen-
gehäuse und Kapsellüfter (C) = 1 mm ermöglichen.

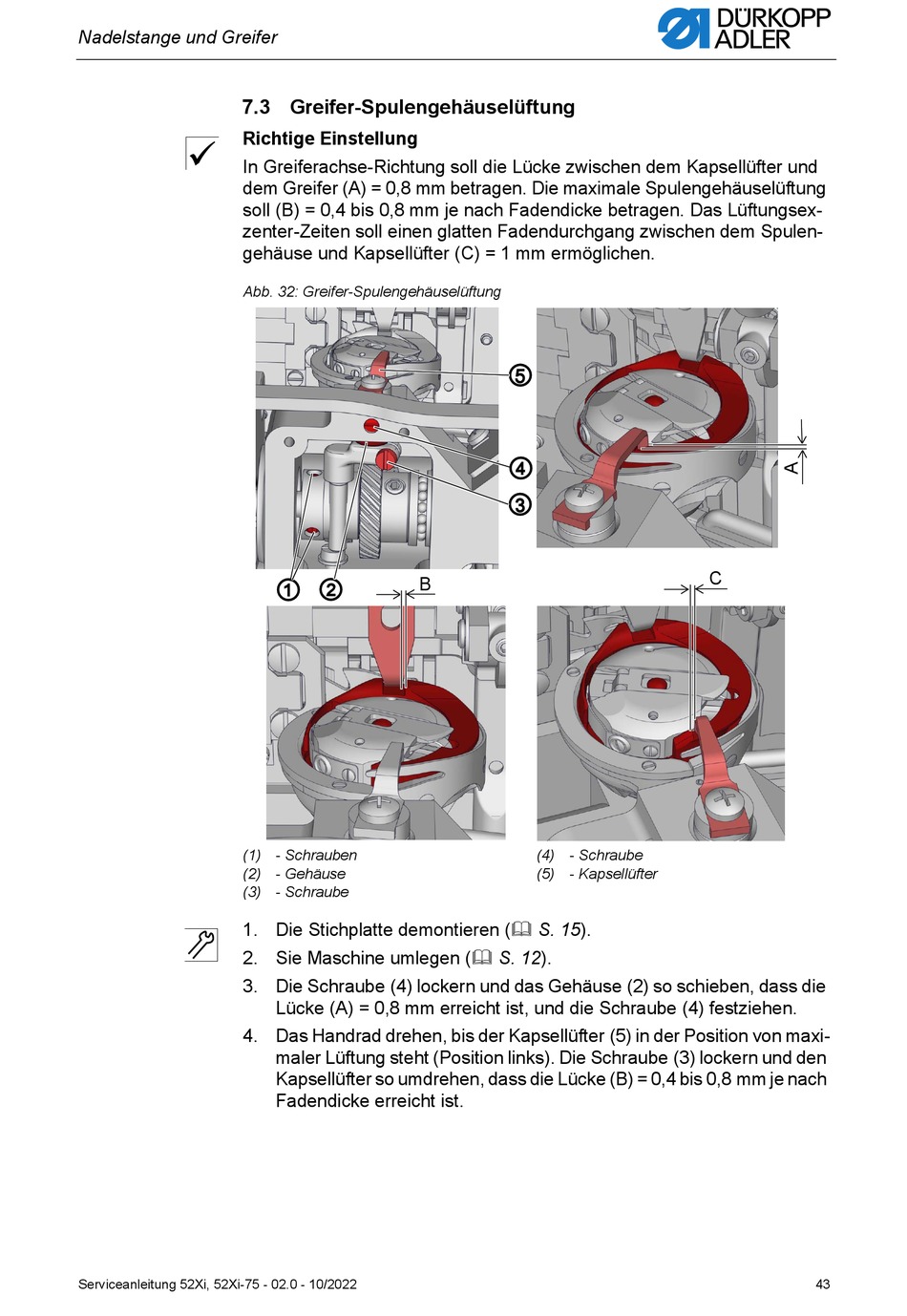

Abb. 32: Greifer-Spulengehäuselüftung
(1) - Schrauben
(2) - Gehäuse
(3) - Schraube
1. Die Stichplatte demontieren ( S. 15).
2. Sie Maschine umlegen ( S. 12).
3. Die Schraube (4) lockern und das Gehäuse (2) so schieben, dass die
4. Das Handrad drehen, bis der Kapsellüfter (5) in der Position von maxi-
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
① ②
B
Lücke (A) = 0,8 mm erreicht ist, und die Schraube (4) festziehen.
maler Lüftung steht (Position links). Die Schraube (3) lockern und den
Kapsellüfter so umdrehen, dass die Lücke (B) = 0,4 bis 0,8 mm je nach
Fadendicke erreicht ist.
⑤
④
③
(4) - Schraube
(5) - Kapsellüfter
C
43
