9.3 Mitnehmer

Richtige Einstellung
Steht der Mitnehmer (4) auf Berührung mit dem Körper (5), soll das
Messer (2) am Rand der Platte (1) stehen.

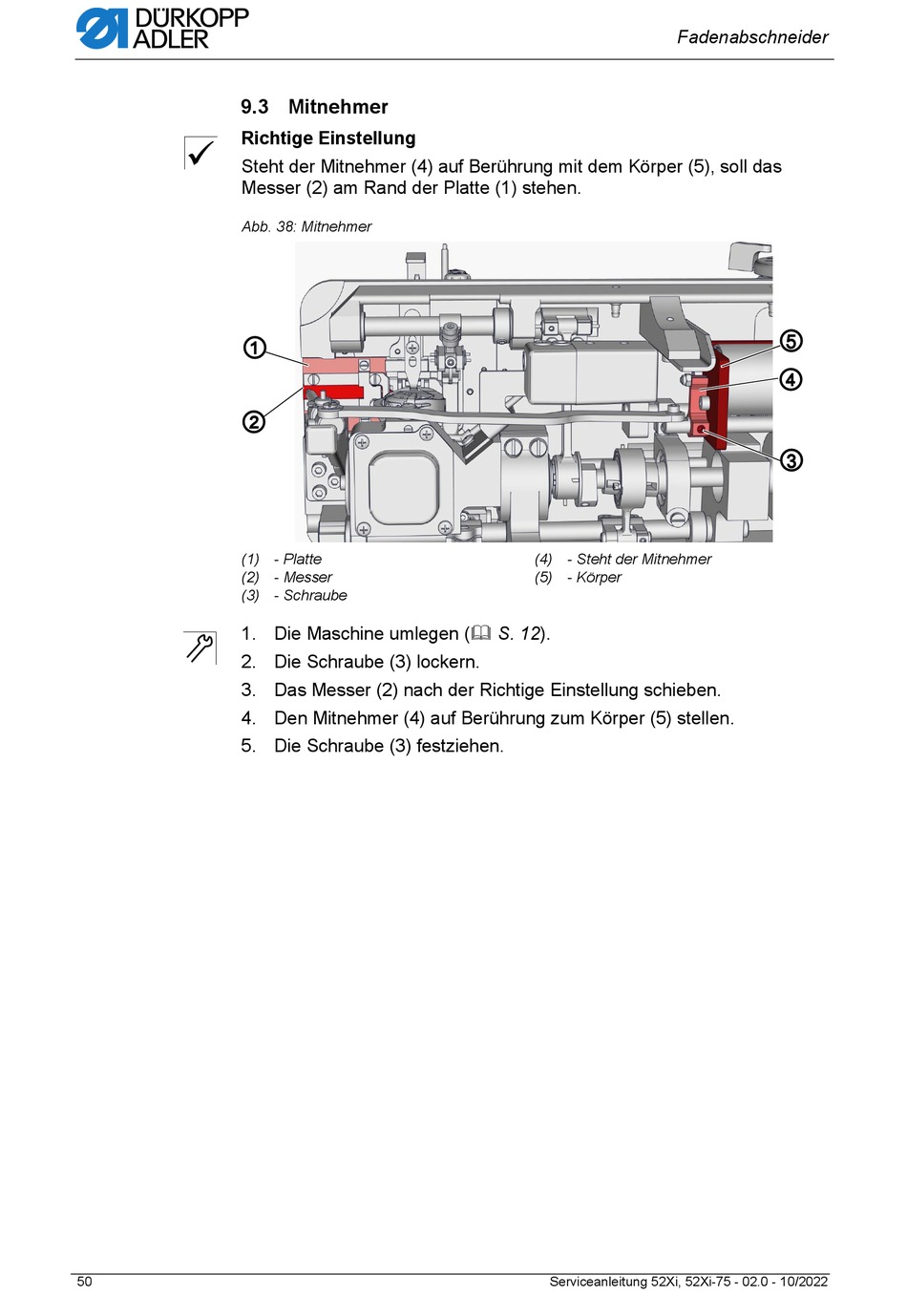

Abb. 38: Mitnehmer
①
②
(1) - Platte
(2) - Messer
(3) - Schraube
1. Die Maschine umlegen ( S. 12).
2. Die Schraube (3) lockern.
3. Das Messer (2) nach der Richtige Einstellung schieben.
4. Den Mitnehmer (4) auf Berührung zum Körper (5) stellen.
5. Die Schraube (3) festziehen.
50
Fadenabschneider
(4) - Steht der Mitnehmer
(5) - Körper
