Dürkopp Adler 52Xi Serviceanleitung Seite 62

1. Die Schraube (1) mit Scheibe (2) ausschrauben.
2. Den Hebel (3) abnehmen.
3. Die Mutter (4) abmontieren.
4. Mit dem Schraubenzieher die Welle (6) am anderen Ende befestigen.
5. Die Transporträder (5) austauschen.
6. Die Mutter (4) anmontieren und festziehen.
7. Den Hebel (3) aufsetzen.
8. Die Schraube (1) mit der Scheibe (2) einschrauben.

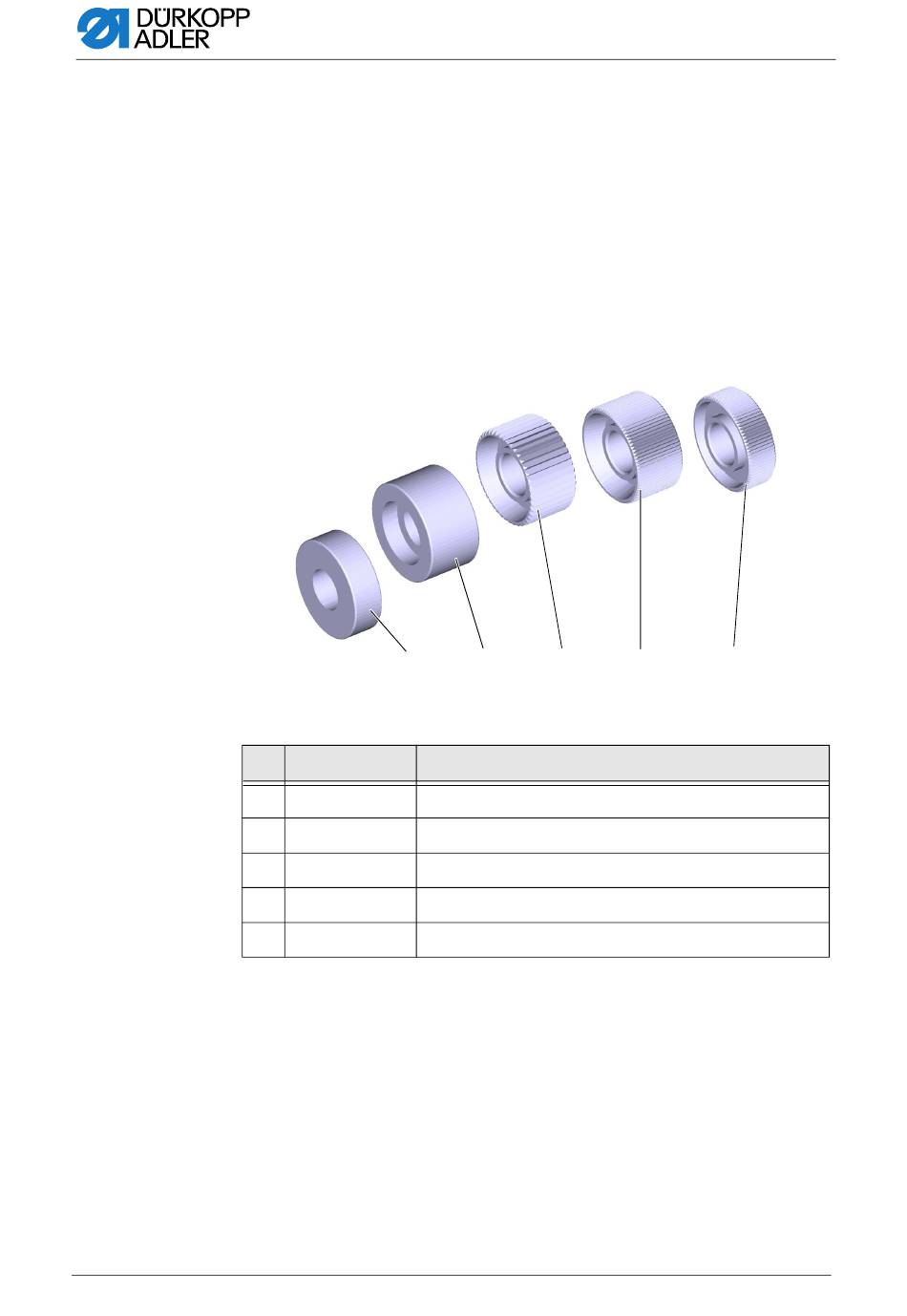

Abb. 48: Transporträder
60
Achtung, Linksgewinde!
①
Pos. Bestellnummer
0933 005725
1
0933 005737 A Gummi-beschichtetes Transportrad - Breite15 mm
2
0933 005738 A Zahntransportrad/44 Zähne - Breite 15 mm
3
0933 005737
4
0933 005736
5
② ③
Beschreibung
Gummi-beschichtetes Transportrad - Breite 9 mm
Zahntransportrad/88 Zähne - Breite15 mm
Zahntransportrad/88 Zähne - Breite 9 mm
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
