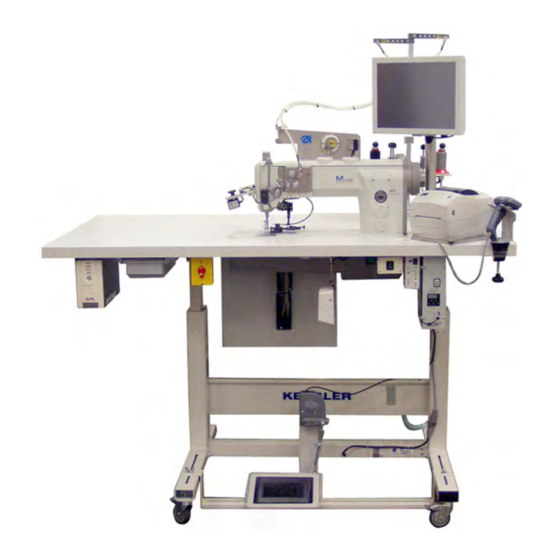

Dürkopp Adler 550-867 Zusatzanleitung
  1. Anleitungen
  2. Marken
  3. Dürkopp Adler Anleitungen
  4. Nähmaschinen
  5. 550-867
  6. Zusatzanleitung
Dürkopp Adler 550-867 Zusatzanleitung

Dürkopp Adler 550-867 Zusatzanleitung

Ssd
Vorschau ausblenden Andere Handbücher für 550-867:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
550-867
Zusatzanleitung
SSD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 550-867

Inhaltszusammenfassung für Dürkopp Adler 550-867

  • Seite 1 550-867 Zusatzanleitung...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2019...

  • Seite 3: Inhaltsverzeichnis

    Sensorblock .................. 3 Voraussetzungen für den Betrieb des SSD-Bausatzes ....4 Komponenten des Bausatzes............5 Montage ..................6 Benötigtes Werkzeug für die Montage des Bausatzes ....7 Sensorblock montieren ..............7 Software-Einstellungen............... 13 Fehlerbehebung................ 14 Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 4 Inhaltsverzeichnis Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 5: Allgemeine Informationen

    Sensorblock mit folgenden Funktionen: • Restfaden-Wächter (RFW/RTM) • Fehlsticherkennung SSD, bestehend aus Umschlingungskontrolle (UK/LC) und Spulendrehüberwachung (SDÜ/BRM) Abb. 1: Allgemeine Informationen, Sensorblock ③ ① ② (1) - Sensor Umschlingungskontrolle (3) - Sensor Spulendrehüberwachung (2) - Sensor Restfaden-Wächter Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 6: Voraussetzungen Für Den Betrieb Des Ssd-Bausatzes

    Wenn die oben genannten Maschinenvoraussetzungen NICHT erfüllt sind, führen Sie die entsprechenden Software-Updates durch. Wenn NICHT die richtige FSPMG-Platine verbaut ist, muss die neue Pla- tine inklusive BTSR-Sensor und Zertifikat verbaut werden (Teilenummer: 9835 200345 VES). Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 7: Allgemeine Informationen

    B1300260.00 2-fach Verschraubung B1100192.01 Reduzierstecker 9731 005004 Schlauch D4, 2,2 m 9731 006004 Schlauch D6, 1 m 9840 120025 Schelle 9840 120106 Kabelhalter 9840 121002 Kabelbinder 9204 201667 Linsenschraube M4x10-H 0791 550704 EN Zusatzanleitung Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 8: Montage

    Maschine beeinträchtigen. Leitungen immer so verlegen, dass keine Scheuer- oder Quetschstellen bestehen. Diese Anleitung richtet sich an Fachpersonal. Die Personengruppe besitzt eine entsprechende fachliche Ausbildung, die sie zu Umbauten oder zur Behebung von Fehlern befähigt. Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 9: Benötigtes Werkzeug Für Die Montage Des Bausatzes

    • Schraubenschlüssel Größe 14 • Seitenschneider 2.2 Sensorblock montieren Abb. 4: Sensorblock montieren (1) ① ② ③ ④ Spulengehäuse alt Spulengehäuse neu (1) - Deckring (3) - Sensorblock (2) - Schlauch (4) - Schraube Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 10 Dabei das Blasrohr (7) so ausrichten, dass der Luftstrom auf die Nase des Spulengehäuses trifft. 15. Schläuche (2) und (5), sowie die Leitungen der Lichtleiter (8) nach unten in die Ölwanne legen. 16. Messer montieren. 17. Transporteur montieren. 18. Stichplatte montieren. Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 11 24. Neue Platine (10) bestücken: • Jumper (X6, X7) wie oben abgebildet stecken • Stecker der Leitung (9): Steckplatz X1 • Lichtleiter SDÜ: Steckplatz X2 • Lichtleiter UK: Steckplatz X3 • Lichtleiter RFW: Steckplatz X4 Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 12 Kabelbinder (15) am Halter (14) rechts an der Grundplatte fixieren. Anschließend Leitung (8) zum Schaltschrank verlegen. 29. Schläuche (2) und (5) mit Kabelbindern und Kabelhaltern so in der Grundplatte verlegen, dass sie beim Aufrichten und Umlegen des Maschinenoberteils nicht gequetscht werden. Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 13 • Stecker gelb/grün: Steckplatz zum Anschluss 2 des Magnetventils • Stecker braun/weiß: Steckplatz zum Anschluss 4 des Magnetven- tils 35. Leitung (16) zum Schaltschrank verlegen. 36. Schlauch (19) auf den Anschluss 1 des Magnetventils (18) stecken. Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 14 (9) - Leitung (16) - Leitung 39. Stecker der Leitung (9) an der FSPMG-Platine (A24) anstecken. 40. Stecker der Leitung (16) an Steckplatz X16 der Hauptplatine (A20) anstecken. 41. Stromversorgung und Druckluft-Anschluss wieder herstellen. Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 15: Software-Einstellungen

    3. Im Bereich Spulendrehüberw. ab (2) den mm-Wert einstellen, ab dem der SDÜ-Sensor aktiv ist (die Spule dreht nicht sofort, obwohl schon genäht wird). Der Wert basiert auf Erfahrung, weil er je nach Spule, Faden und Fadenspannung variieren kann (Preset-Wert = 25). Zusatzanleitung 550-867 - 00.0 - 12/2019...

  • Seite 16: Fehlerbehebung

    SSD-Komponente zu deaktivieren. So deaktivieren Sie einzelne Sensoren: 1. Im Ordner SabSoft auf der Festplatte die Datei Options.txt öffnen. 2. Das * vor der entsprechenden Sensorbezeichnung löschen und die Datei speichern.  Der Sensor ist deaktiviert. Zusatzanleitung 550-867 - 00.0 - 12/2019...
  • Seite 18 DÜRKOPP ADLER AG Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
