5. Die Schraube (3) festziehen.
6. Die Maschinenarretierung aufheben ( S. 17).
7. Die maximale Zikzackstichbreite einstellen (523i, 524i, 527i);
8. Die Nadelstange-Mitnehmerschraube (4) lockern und die Nadelstange
9. Die Richtigen Einstellungen überprüfen.
10. Die Schrauben (4) festziehen.

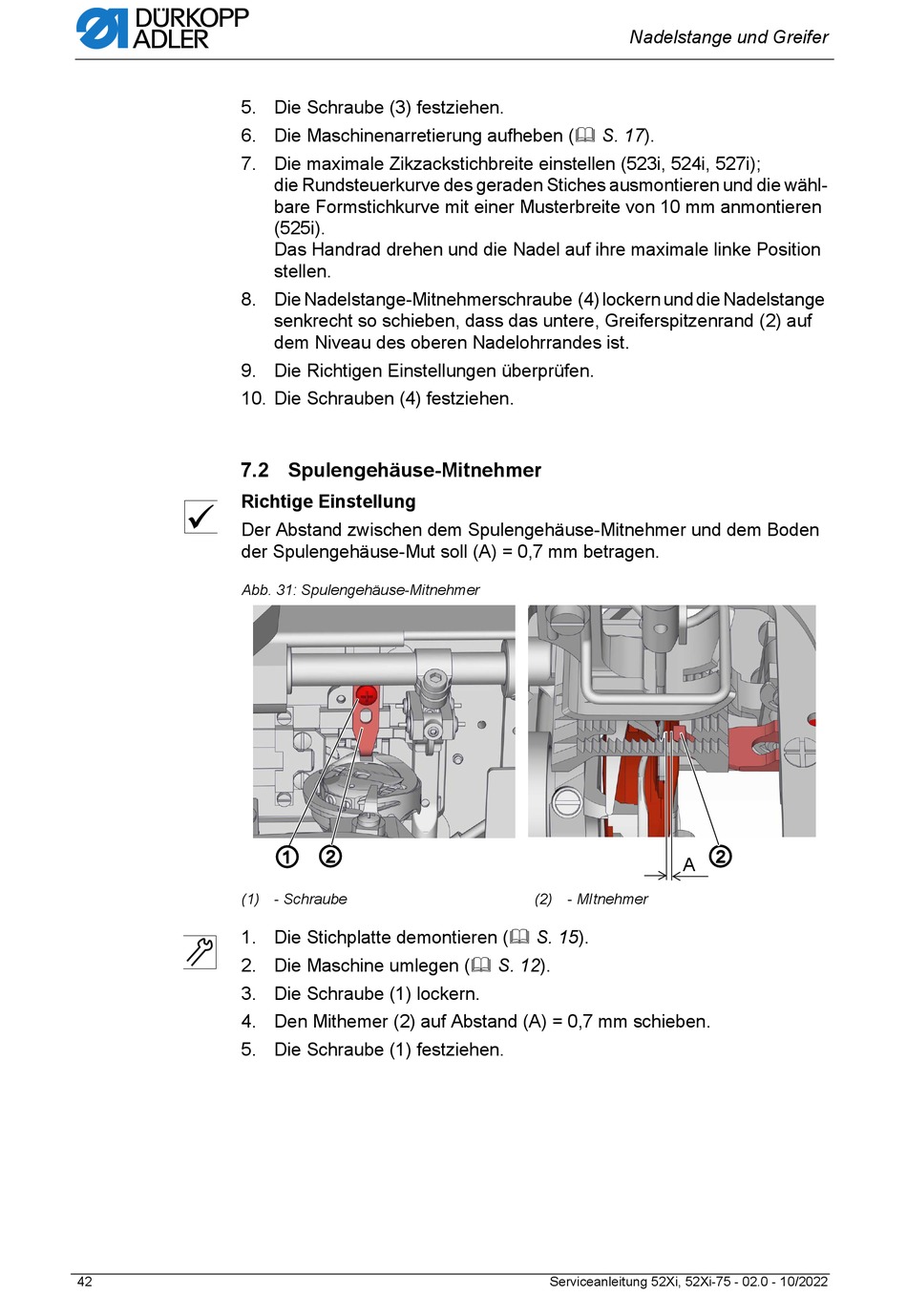

7.2 Spulengehäuse-Mitnehmer
Richtige Einstellung
Der Abstand zwischen dem Spulengehäuse-Mitnehmer und dem Boden
der Spulengehäuse-Mut soll (A) = 0,7 mm betragen.
Abb. 31: Spulengehäuse-Mitnehmer
(1) - Schraube
1. Die Stichplatte demontieren ( S. 15).
2. Die Maschine umlegen ( S. 12).
3. Die Schraube (1) lockern.
4. Den Mithemer (2) auf Abstand (A) = 0,7 mm schieben.
5. Die Schraube (1) festziehen.
42
die Rundsteuerkurve des geraden Stiches ausmontieren und die wähl-
bare Formstichkurve mit einer Musterbreite von 10 mm anmontieren
(525i).
Das Handrad drehen und die Nadel auf ihre maximale linke Position
stellen.
senkrecht so schieben, dass das untere, Greiferspitzenrand (2) auf
dem Niveau des oberen Nadelohrrandes ist.
① ②
Nadelstange und Greifer
A
(2) - MItnehmer
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
②
