Fadenabschneider

9.4 Schneidsteuerkurve

Richtige Einstellung
Ist der Fadeabschneider nicht tätig, soll der geringste Abstand
(A) = 0,2 mm zwischen der Steuerkurve (1) und Rolle (3), betragen.

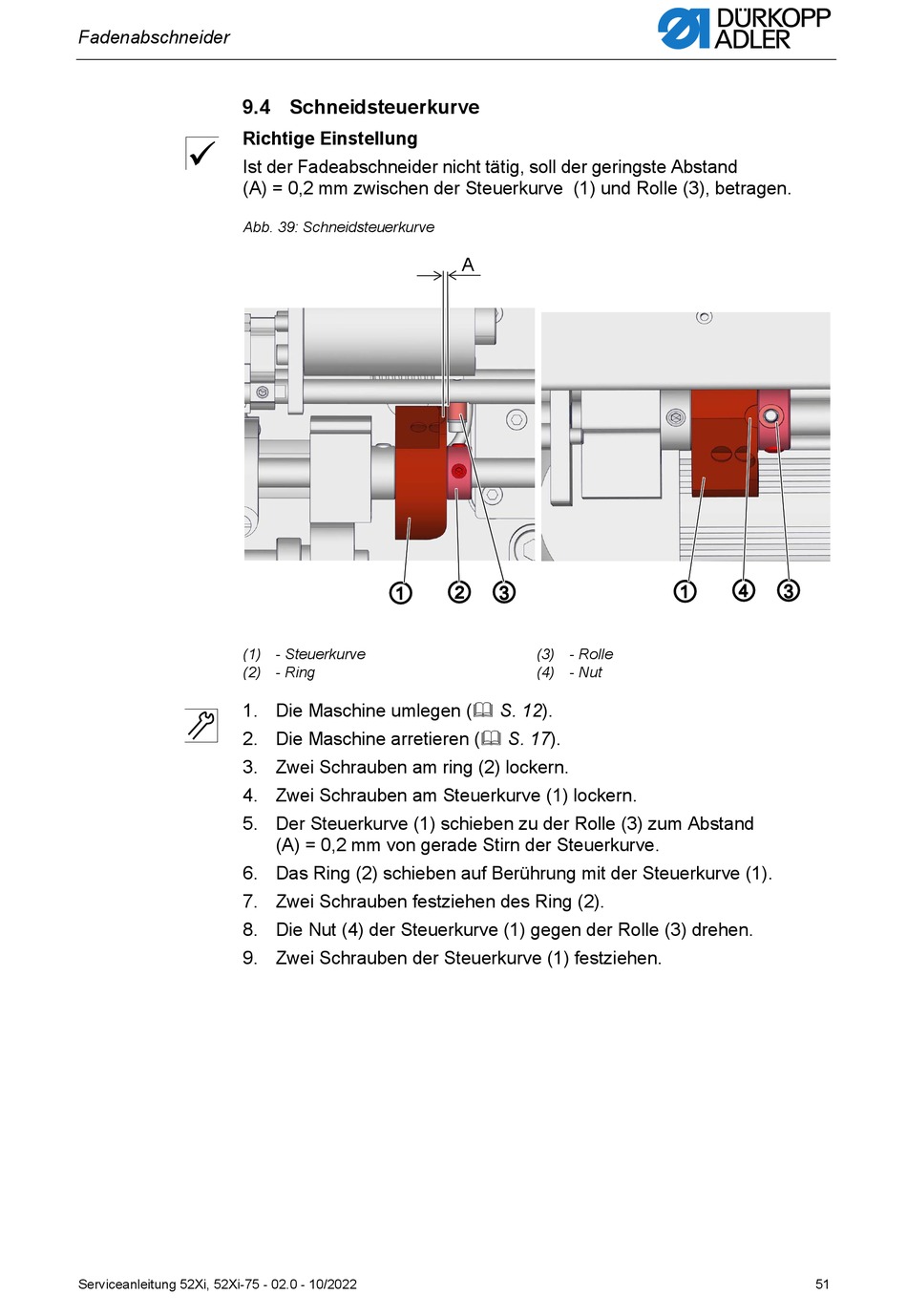

Abb. 39: Schneidsteuerkurve
(1) - Steuerkurve
(2) - Ring
1. Die Maschine umlegen ( S. 12).
2. Die Maschine arretieren ( S. 17).
3. Zwei Schrauben am ring (2) lockern.
4. Zwei Schrauben am Steuerkurve (1) lockern.
5. Der Steuerkurve (1) schieben zu der Rolle (3) zum Abstand
6. Das Ring (2) schieben auf Berührung mit der Steuerkurve (1).
7. Zwei Schrauben festziehen des Ring (2).
8. Die Nut (4) der Steuerkurve (1) gegen der Rolle (3) drehen.
9. Zwei Schrauben der Steuerkurve (1) festziehen.
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
② ③
①
(A) = 0,2 mm von gerade Stirn der Steuerkurve.
A
(3) - Rolle
(4) - Nut
④ ③
①
51
