12.2.2 Greifer Schmierung

Die freigegebene Ölmenge für die Greifer-Schmierung ist werkseitig vor-
gegeben. Halten Sie ein Blatt Löschpapier beim Nähen neben den Greifer
und das Pedal treten.
Richtige Einstellung
1. Schmier-Einstellschraube (1) soll so fest ziehen, dass die befestige
2. Nach dem Nähen einer Strecke von ca.1 m ist das Löschpapiergleich-
3. Der Ölstand darf nicht über der Markierung MAX (5) liegen oder unter

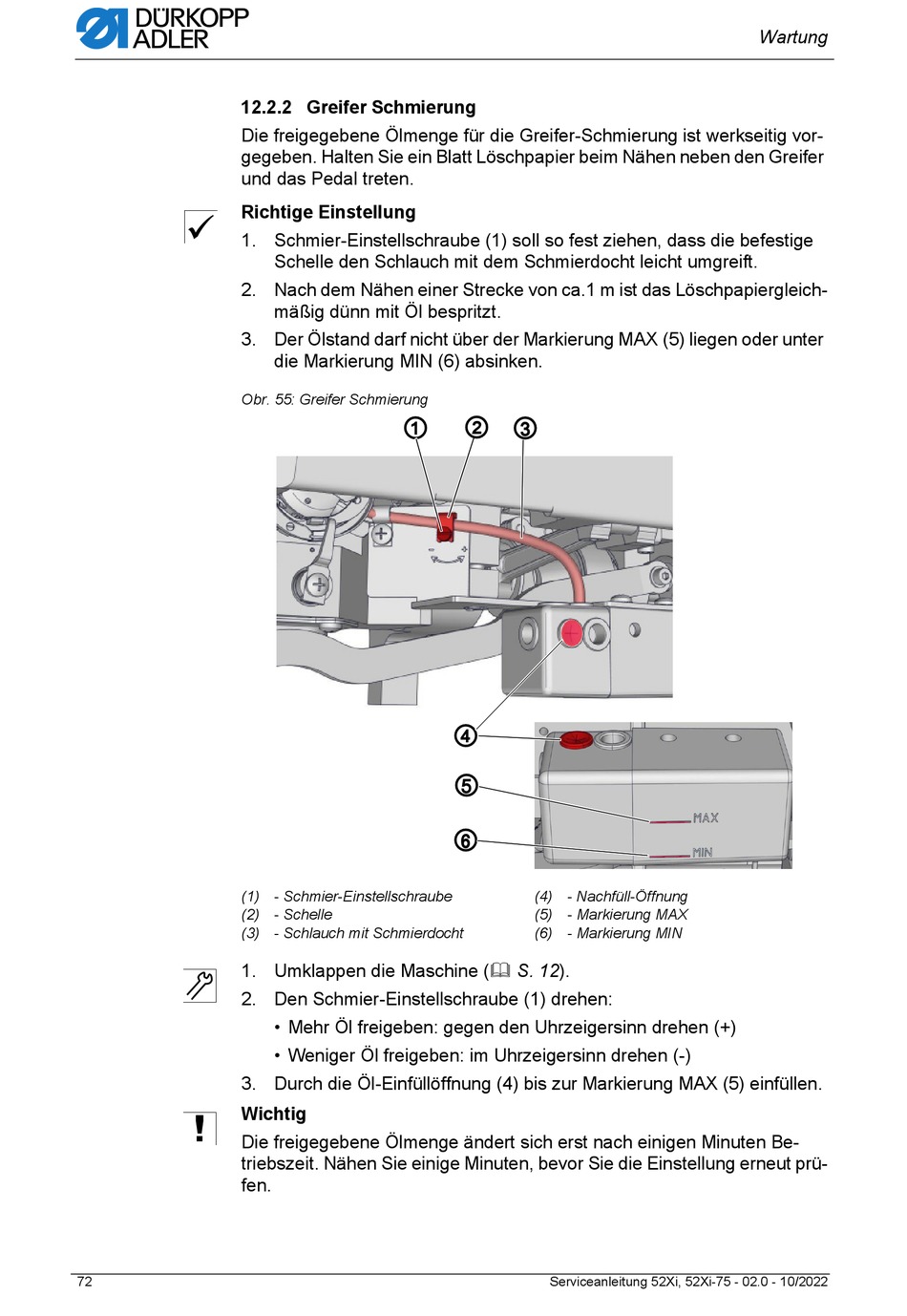

Obr. 55: Greifer Schmierung
(1) - Schmier-Einstellschraube
(2) - Schelle
(3) - Schlauch mit Schmierdocht
1. Umklappen die Maschine ( S. 12).
2. Den Schmier-Einstellschraube (1) drehen:
3. Durch die Öl-Einfüllöffnung (4) bis zur Markierung MAX (5) einfüllen.
Wichtig
Die freigegebene Ölmenge ändert sich erst nach einigen Minuten Be-
triebszeit. Nähen Sie einige Minuten, bevor Sie die Einstellung erneut prü-
fen.
72
Schelle den Schlauch mit dem Schmierdocht leicht umgreift.
mäßig dünn mit Öl bespritzt.
die Markierung MIN (6) absinken.
①
• Mehr Öl freigeben: gegen den Uhrzeigersinn drehen (+)
• Weniger Öl freigeben: im Uhrzeigersinn drehen (-)
② ③
④
⑤
⑥
(4) - Nachfüll-Öffnung
(5) - Markierung MAX
(6) - Markierung MIN
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
Wartung
