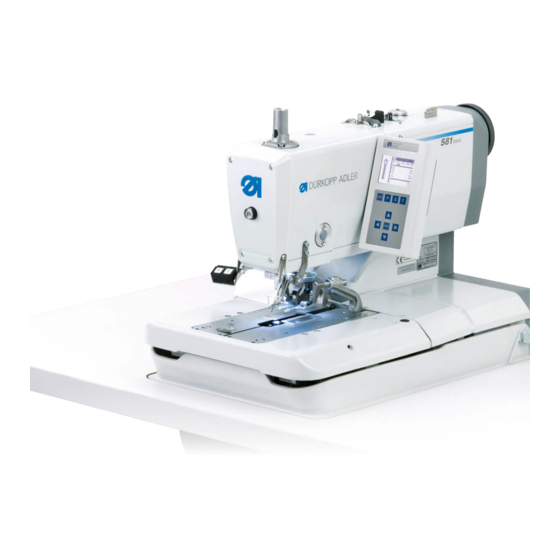

Dürkopp Adler 581 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Dürkopp Adler Anleitungen
  4. Nähmaschinen
  5. 581
  6. Betriebsanleitung
Dürkopp Adler 581 Betriebsanleitung

Dürkopp Adler 581 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für 581:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
581
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 581

Inhaltszusammenfassung für Dürkopp Adler 581

  • Seite 1 Betriebsanleitung...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise, Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2015...

  • Seite 3: Inhaltsverzeichnis

    Nadelfaden einfädeln............42 Greiferfaden einfädeln ............ 44 Gimpenfaden einfädeln ..........47 Fadenspannung einstellen ..........49 5.9.1 Nadelfaden-Spannung einstellen ........50 5.9.2 Greiferfaden-Spannung einstellen ........51 5.10 Nadel wechseln .............. 52 5.11 Messer wechseln............53 Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 4 Schmieren ..............86 7.16 Öl auffüllen ..............89 7.17 Stoffkantenanschläge einstellen........90 7.18 Testlauf durchführen............91 Einstellungen über die Software ......... 93 Bediener-Ebene.............. 93 8.1.1 Grundlegende Bedienung..........93 8.1.2 Einzelknopfloch-Modus ..........93 8.1.3 Sequenzmodus............... 94 Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 5 Knopfloch innerhalb einer Sequenz einfügen....112 8.3.4 Sequenzmodus ausschalten ........112 Servicemodus ............... 113 Außerbetriebnahme............ 115 Entsorgung ..............117 Störungsabhilfe ............119 11.1 Hinweismeldungen ............119 11.2 Fehlermeldungen............120 Glossar ................ 121 Anhang ................ 125 Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 6 Inhaltsverzeichnis Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 7: Über Diese Anleitung

    Über diese Anleitung Über diese Anleitung Diese Anleitung der 581 wurde mit größter Sorgfalt erstellt. Sie enthält Informationen und Hinweise, um einen sicheren und lang- jährigen Betrieb zu ermöglichen. Sollten Sie Unstimmigkeiten feststellen oder Verbesserungswün-  sche haben, bitten wir um Ihre Rückmeldung ( Kundendienst, S.

  • Seite 8: Abdeckung

    Veränderung an der Maschine oder auf der Anzeige/Bedienfeld. Wichtig Hierauf müssen Sie bei einem Handlungsschritt besonders achten. Information Zusätzliche Informationen, z. B. über alternative Bedienmöglich- keiten. Reihenfolge Gibt an, welche Arbeiten Sie vor oder nach einer Einstellung durchführen müssen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 9: Weitere Unterlagen

    Der Hersteller übernimmt keine Haftung für Schäden aufgrund von: • Bruch- und Transportschäden • Nichtbeachtung der Anleitung • Nicht bestimmungsgemäßer Verwendung • Nicht autorisierten Veränderungen an der Maschine • Einsatz von nicht ausgebildetem Personal • Verwendung von nicht freigegebenen Ersatzteilen Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 10: Transport

    Melden Sie alle anderen Beanstandungen unverzüglich nach dem Erhalt der Lieferung bei Dürkopp Adler. 1.4.2 Bestimmungsgemäße Verwendung Die 581 ist ein Nähautomat (im Folgenden Maschine bezeichnet), der bestimmungsgemäß zum Nähen von Knopflöchern in leichtem bis mittelschwerem Nähgut verwendet werden kann. Das Spektrum umfasst 7 Unterklassen.
  • Seite 11 Gefahr durch Strom, Quetschen und spitze Gegenstände! Nicht bestimmungsgemäße Verwendung kann zu Verletzungen führen. Alle Anweisungen der Anleitung beachten. HINWEIS Schäden an der Maschine durch Nichtbeachtung! Nicht bestimmungsgemäße Verwendung kann zu Sachschäden führen. Alle Anweisungen der Anleitung beachten. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 12 Über diese Anleitung Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 13: Leistungsbeschreibung

    Der Antrieb für die Bewegungen der Achsen X, Y und Z erfolgt über je einen Schrittmotor. Diese Antriebe werden über die elek- tronische Steuerung DAC comfort in Verbindung mit verschiede- nen pneumatischen Maschinenfunktionen gesteuert. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 14 • Wahl der Knopflochform: • mit oder ohne Auge • ohne Riegel • mit Keilriegel • mit Rundriegel • mit Querriegel • Keilriegel-Länge • Augenform • Augengröße • Knopfloch-Länge • Tasten-Bedienung für folgende Funktionen: Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 15 • automatische Anpassung (4-stufig) der Schneidkraft für das Knopflochmesser in Abhängigkeit zur programmierten Knopfloch-Länge • Elektronisch geregelte Nadelfaden-Spannung (programmier- ten Knopflöchern zuzuordnen) • Feinjustierung mit Anzeige für • Nahtanfang und Nahtende • Lage und Länge des Querriegels • Zeitpunkt des Fadenschneidens Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 16: Konformitätserklärung

    Teile-Nr. Zusatzausstattung 0580 590074 Fadenvorzieher   0580 590504 Auflagetisch für stehende        Arbeitsweise 0580 591684 Gimpenüberwachung   0580 590574 Hinterhosen-Rückhalte-      vorrichtung Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 17 (linke und rechte Klam- merplatte) 0580 590384 Bausatz Längseinlegen  (linke und rechte Klam- merplatte) 0580 590374 Bausatz Längseinlegen  (linke und rechte Klam- merplatte) 0580 590564 Markierungsleuchte        Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 18 MG58 400114 Gestell mit Bef.-Teilen und    Tischplatte 1060x600 einschl. Wartungseinheit und Rollen MG58 400124 Gestell mit Bef.-Teilen und        Tischplatte 620x850 einschl. Wartungseinheit und Rollen Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 19: Technische Daten

    50 Nähgutdicke [mm] max. 12 Stichlänge [mm] 0,5 - 2 Drehzahl max. 2500 Drehzahl 2000 werksseitig Netzspannung 190 - 240 Netzfrequenz [Hz] 50/60 Betriebsdruck [bar] Länge [mm] 1060 Breite [mm] Höhe [mm] 1050 Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 20 Leistungsbeschreibung Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 21: Sicherheit

    Aufstellung Das Anschlusskabel muss einen landesspezifisch zugelassenen Netzstecker haben. Nur qualifiziertes Fachpersonal darf den Netz- stecker am Anschlusskabel anbringen. Pflichten Beachten Sie die landesspezifischen Sicherheits- und Unfallver- des Betreibers hütungsvorschriften und die gesetzlichen Regelungen zum Ar- beits- und Umweltschutz. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 22: Signalwörter Und Symbole In Warnhinweisen

    Betrieb genommen werden. Signalwörter und Symbole in Warnhinweisen Warnhinweise im Text sind durch farbige Balken abgegrenzt. Die Farbgebung orientiert sich an der Schwere der Gefahr. Signal- wörter nennen die Schwere der Gefahr. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 23 Nichtbeachtung kann zu mittlerer oder leichter Verletzung führen HINWEIS (ohne Gefahrenzeichen) Nichtbeachtung kann zu Sachschaden führen Symbole Bei Gefahren für Personen zeigen diese Symbole die Art der Gefahr an: Symbol Art der Gefahr Allgemein Stromschlag Einstich Quetschen Umweltschäden Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 24 Tod oder schwerer Verletzung führen kann. VORSICHT Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu mittelschwerer oder leichter Verletzung führen kann. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 25  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Umweltschäden führen kann. HINWEIS Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Sachschäden führen kann. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 26 Sicherheit Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 27: Gerätebeschreibung

    Abb. 1: Maschinenansicht 581 ① ③ ② (1) - Taste für Einfädelmodus (3) - Bedienfeld (2) - Tasten Die 581 ist mit einer programmierbaren Steuerung und einem Bedienfeld ( 4.1 Bedienfeld, S. 26) ausgestattet. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 28: Bedienfeld

    Das Bedienfeld OP5000 befindet sich an der Seite der Maschine und ist mit der Steuerung verbunden. Mit dem Bedienfeld können Sie die Funktionen für das jeweilige Knopfloch einstellen. Das Bedienfeld besteht aus: • Anzeige ( 4.2 Softwarebeschreibung, S. 29) • Tasten Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 29 ⑤ ④ (1) - Taste P (5) - Taste OK (2) - Taste ESC (6) - Pfeiltaste (3) - Pfeiltaste (7) - Pfeiltaste (4) - Pfeiltaste (8) - Taste F (9) - Taste S Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 30: Gerätebeschreibung

    • speichert geänderte Werte ⑥ • wechselt zur nächsten Knopflochform ⑦ • wechselt zum Menüpunkt ein Feld höher • vergrößert Werte ⑧ • ruft Servicemodus auf ⑨ • ruft Einstellungsmodus für Knopfloch- sequenzen auf Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 31: Softwarebeschreibung

    • Stückzähler (4) Abb. 3: Sequenzmodus ① ⑦ ② ⑥ ⑤ ③ ④ (1) - Sequenznummer (4) - Stückzähler (2) - Knopflochsequenz (5) - Schneidmodus (3) - Knopflochform (6) - Schnittlänge (7) - Fadenspannung Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 32 Bei den Unterklassen 312, 321 und 341 gibt es zusätzlich den Monoflex-Modus, da 2 Messerpositionen möglich sind. Den Monoflex-Modus erkennen Sie daran, dass neben der Knopflochform zusätzlich ein Balken angezeigt wird: Abb. 5: Monoflex-Modus ① ② (1) - Messerposition 1 (2) - Messerposition 2 Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 33: Struktur

    Abb. 6: Anzeige automatischer Betrieb Nach dem Nähen eines Knopflochs wechselt die Steuerung au- tomatisch zur nächsten Knopflochform. Nach dem Nähen des letzten Knopflochs wechselt die Steuerung wieder zum ersten Knopfloch innerhalb der Sequenz. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 34 Durch 2 Lichtschranken wird entweder das Revers oder die Vor- derkante erkannt und das entsprechende Programm automatisch angewählt. In der Sequenz müssen genau 2 Programme eingetragen sein. Den Lichtschrankenmodus erkennen Sie am Symbol (1). Abb. 8: Anzeige Lichtschrankenmodus ① (1) - Symbol Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 35: Bedienung

    Abb. 9: Maschine ein- und ausschalten ① (1) - Hauptschalter Stromversorgung einschalten Handlungsschritt Hauptschalter (1) in die Stellung I drehen.  Auf der Anzeige erscheint der Begrüßungsbildschirm, wobei YYYY-MM-DD für das aktuelle Datum steht: Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 36 Der Hauptschalter ist gleichzeitig der NOT-HALT-Schalter. Wenn der Hauptschalter ausgeschaltet wird, ist die Maschine von der Stromversorgung getrennt. Handlungsschritt Hauptschalter (1) in die Stellung 0 drehen.  Alle Antriebe und die Steuerung werden vom Stromnetz getrennt. Auf der Anzeige erscheint: Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 37: Einfädelmodus Aktivieren Und Deaktivieren

    Bedienung Abb. 11: Anzeige nach dem Ausschalten Einfädelmodus aktivieren und deaktivieren Der Einfädelmodus kann zum Einfädeln von Nadelfaden, Greiferfaden und Gimpenfaden benutzt werden. Abb. 12: Einfädelmodus aktivieren ① (1) - Taste für Einfädelmodus Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 38: Garne Und Gimpen Verwenden

    Der Nähvorgang wird an der Stelle fortgesetzt, wo der Einfä- delmodus aktiviert wurde. Garne und Gimpen verwenden Garne Das Aussehen des Knopflochs wird wesentlich beeinflusst durch: • das verwendete Garn • Verwendung von verschiedenen Stärken für Nadel- und Grei- ferfaden Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 39: Klammerplatten Herausnehmen Und Auflegen

    Die rechte Klammerplatte (2) hinten leicht anheben und nach hinten ziehen. Die Klammerplatte (2) seitlich nach rechts herausnehmen. Die linke Klammerplatte (1) hinten leicht anheben und nach hinten ziehen. Die Klammerplatte (1) seitlich nach links herausnehmen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 40 Bedienung Abb. 13: Klammerplatten herausnehmen ① ② (1) - Klammerplatte links (2) - Klammerplatte rechts Klammerplatten auflegen Handlungsschritt Schieben Sie die Klammerplatte nach vorn in die Aufnahme. Klammerplatte hinten in Stift (3) einrasten lassen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 41 Bedienung Abb. 14: Klammerplatten auflegen ③ (3) - Stift HINWEIS Beschädigungen durch falsch aufgelegte Klammerplatten! Bei falsch aufgelegten Klammerplatten kann es zu Sachschäden kommen. Klammerplatten wie beschrieben auflegen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 42: Maschine Hoch- Und Herunterschwenken

    Für diverse Tätigkeiten (z. B. zum Einfädeln des Greiferfadens oder des Gimpenfadens) müssen Sie die Maschine hochschwen- ken. Abb. 15: Maschine hochschwenken ① (1) - Rastbolzen So schwenken Sie die Maschine hoch: Handlungsschritt Rastbolzen (1) ziehen. Maschine vorn anheben. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 43 Beim Herunterschwenken kann die Maschine ungewollt beschleunigen und schwere Verletzungen verursachen. Maschine beim Herunterschwenken festhalten. HINWEIS Beschädigungen durch Betrieb bei hochgeschwenkter Maschine! Betrieb mit hochgeschwenkter Maschine kann zu Sachschäden führen. Maschine vor dem Nähvorgang immer herunterschwenken. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 44: Nadelfaden Einfädeln

    Nadelfaden einfädeln WARNUNG Einstich durch spitze Gegenstände! Schwere Verletzungen möglich. Nadelfaden bei ausgeschalteter Maschine oder im Einfädelmodus einfädeln. Handlungsschritt Nadelfaden wie in den Abbildungen dargestellt einfädeln. Abb. 16: Nadelfaden einfädeln (1) ① (1) - Abwickelarm Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 45 Nadelstange (7) von unten nach oben schieben. Nadelfaden oben hinter den Haken (4) hängen. Nadelfaden mit dem Einfädeldraht nach unten ziehen. Nadelfaden links hinter die Spannungsscheibe (5) führen und von hinten nach vorn in die Nadel einfädeln. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 46: Greiferfaden Einfädeln

    Klammerplatten abnehmen ( 5.4 Klammerplatten heraus- nehmen und auflegen, S. 37). Maschine hochschwenken ( 5.5 Maschine hoch- und her- unterschwenken, S. 40). Greiferfaden (1) mithilfe des langen Einfädeldrahts (Beipack) wie in den Abbildungen einfädeln. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 47 Bedienung Abb. 20: Greiferfaden einfädeln (1) ① (1) - Greiferfaden Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 48 Abb. 21: Greiferfaden einfädeln (2) ① (1) - Greiferfaden Abb. 22: Greiferfaden einfädeln (3) ① (1) - Greiferfaden Aus dem Stichloch der Stichplatte ein ca. 25 mm langes Grei- ferfaden-Ende heraushängen lassen. Klammerplatten auflegen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 49: Gimpenfaden Einfädeln

    Einfädelmodus einfädeln. Handlungsschritt Gimpenfaden (1) wie in den Abbildungen einfädeln (je nach Unterklasse). Bei der Unterklasse 141 oder 341 die Gimpe wie in A gezeigt einfädeln. Abb. 23: Gimpenfaden einfädeln (1) ① (1) - Gimpenfaden Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 50 Bedienung Abb. 24: Gimpenfaden einfädeln (2) ① (1) - Gimpenfaden Aus dem Gimpenloch der Stichplatte ein ca. 25 mm langes Gimpenende heraushängen lassen. Abb. 25: Gimpenfaden einfädeln (3) ① (1) - Gimpenfaden Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 51: Fadenspannung Einstellen

    Die Fadenspannungen richten sich nach Art und Qualität des Garns sowie des Nähguts. Mit einer möglichst geringen Fa- denspannung soll das gute Aussehen des Knopflochs erreicht werden. Zu feste Fadenspannungen können bei dünnem Nähgut zu uner- wünschtem Kräuseln und Fadenriss führen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 52: Nadelfaden-Spannung Einstellen

    Nadel heraushängende Fadenende lang genug ist, um sicheres Annähen zu gewährleisten. So stellen Sie die Nadelfaden-Spannung ein: Handlungsschritt Hauptspannung für den Nähvorgang über das Bedienfeld ein- stellen ( 8.1.5 Fadenspannung einstellen, S. 97). Restspannung (Abschneidspannung) über das Bedienfeld einstellen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 53: Greiferfaden-Spannung Einstellen

    • um die Greiferfaden-Spannung zu erhöhen, im Uhrzeiger- sinn drehen • um die Greiferfaden-Spannung zu verringern, gegen den Uhrzeigersinn drehen Maschinenoberteil herunterschwenken. Die Länge des eingelegten Anfangsfadens kann durch die Annäh- spannung eingestellt werden. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 54: Nadel Wechseln

    Abb. 29: Nadel wechseln (1) ② ① (1) - Schraube (2) - Nadel Handlungsschritt Schraube (1) lösen (Innensechskantschlüssel im Beipack). Nadel (2) aus der Nadelstange ziehen. Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange einschieben. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 55: Messer Wechseln

    Schrauben (1) lösen und den Niederhalter (3) entfernen. Altes Messer (2) entnehmen. Neues Messer (4) bis auf den Grund der Nut stecken und in Pfeilrichtung abknicken. Schrauben (1) wieder festschrauben. Niederhalter mit Schraube (1) festschrauben. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 56: Nähen

    Fußschalter gesteuert werden. 5.12.1 Nähen mit den Tasten Mit den Tasten an der Maschine können die Klammern gesteuert und der Nähvorgang gestartet werden. Je nach Einstellung im Servicemenü ( Serviceanleitung) ist die Funktion unterschied- lich. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 57 Die Tasten unterstützen die Schnellabschaltung während des Nähens. So aktivieren Sie die Schnellabschaltung: Handlungsschritt Taste 1 oder 2 drücken.  Der Nähvorgang stoppt. Sie haben nun folgende Möglichkeiten: • Nähvorgang abbrechen • Nähvorgang fortsetzen Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 58: Nähen Mit Dem Fußschalter

    Der Fußschalter unterstützt die Schnellabschaltung während des Nähvorgangs. Sie können mit dem Fußschalter den Nähvorgang nicht fortsetzen. So aktivieren Sie die Schnellabschaltung: Handlungsschritt Fußschalter treten.  Der Nähvorgang stoppt. Sie haben nun folgende Möglichkeiten: • Nähvorgang abbrechen • Nähvorgang fortsetzen Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 59 Herausnehmen des fertigen Nähguts bei der Unterklasse 151 Handlungsschritt Greiferfaden und die Gimpe unter die Fadenklemme (2) füh- ren. Beide Fäden von rechts nach links am Messer (1) entlang ziehen.  Die Fäden werden geschnitten. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 60 Bedienung Abb. 33: Nähgut herausnehmen bei der Unterklasse 151 ② ① (1) - Messer (2) - Fadenklemme Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 61: Kundendienst

    5.13 Kundendienst Ansprechpartner für Reparaturen bei Schäden an der Maschine: Dürkopp Adler AG Potsdamer Str. 190 33719 Bielefeld Tel.: +49 (0) 180 5 383 756 Fax: +49 (0) 521 925 2594 E-Mail: service@duerkopp-adler.com Internet: www.duerkopp-adler.com Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 62 Bedienung Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 63: Wartung

    Fachpersonal durchgeführt werden ( Serviceanleitung). WARNUNG Einstich durch spitze Gegenstände! Schwere Verletzungen möglich. Wartungsarbeiten nur bei ausgeschalteter Maschine vornehmen. WARNUNG Quetschen durch sich bewegende Teile! Schwere Verletzungen möglich. Wartungsarbeiten nur bei ausgeschalteter Maschine vornehmen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 64: Kontrolle

    Wasserstand im Druckregler prüfen  Filtereinsatz in der Wartungseinheit reinigen  Dichtigkeit des Systems prüfen  Kontrolle HINWEIS Sachschaden durch Verschmutzung! Nähstaub und Fadenreste können die Maschine beschädigen. Maschine so reinigen, wie es hier beschrieben wird. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 65 Das Öl können Sie von unseren Verkaufsstellen unter folgenden Teilenummern beziehen: Behälter Teile-Nr. 250 ml 9047 000011 9047 000012 9047 000013 9047 000014 Pneumatisches System Handlungsschritt Täglich den Wasserstand im Druckregler prüfen. Der Wasserstand darf nicht bis zum Filtereinsatz (1) anstei- gen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 66: Reinigung

    So säubern Sie die Maschine: Handlungsschritt Den Bereich Greifer, Fadenabschneider, Stichplatte und den Nähkopf von Nähstaub, Fadenresten und Schnittabfällen säu- bern. Falls Vakuum vorhanden ist, empfiehlt es sich, die Nähabfälle abzusaugen. Bei Bedarf den Absaugbehälter für Schnittabfälle leeren. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 67: Ölen

    Nach jedem Hautkontakt gründlich waschen. Führen Sie das Ölen in regelmäßigen Abständen durch ( S. 61). So ölen Sie die Maschine: Handlungsschritt Schneidstempel (1) ölen. Abb. 35: Schneidstempel ölen ① (1) - Schneidstempel Filz der Kurvenscheibe (2) ölen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 68 Wartung Abb. 36: Kurvenscheibe ölen ② (2) - Kurvenscheibe Filze (3) der Klammerarme (4) ölen. Abb. 37: Klammerarm ölen ④ ③ (3) - Filz (4) - Klammerarm Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 69: Schneidblöcke Und Messer Wechseln

    Maschine wechseln. 6.4.1 Unterklasse ohne Multiflex Schneidblock wechseln Handlungsschritt Schraube (1) lösen (Innensechskantschlüssel im Beipack). Schneidblock (2) nach vorne ziehen und entnehmen. Neuen Schneidblock einsetzen und bis zum Anschlag schie- ben. Schraube (1) wieder festschrauben. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 70 Schraube (4) lösen. Messer (3) nach vorne ziehen und entnehmen. Neues Messer einsetzen und bis zum Anschlag schieben. Schraube (4) wieder festschrauben. Abb. 39: Messer wechseln ③ ④ (3) - Messer (4) - Schraube Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 71: Unterklasse Mit Multiflex

    Schneidblock (2) nach links herausziehen. Schneidblock (2) in die Führung einschieben und mit Schraube (3) festschrauben. Druckluft-Schlauch wieder anschließen. Nach Anschluss der Druckluft ( 7.13 Pneumatisches System anschließen, S. 84) fährt der Schneidblock-Halter automatisch wieder nach oben. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 72 Abb. 41: Messer wechseln bei Multiflex ⑤ ⑧ ⑥ ⑦ (4) - Messer (6) - Schraube (5) - Schraube (7) - Messer Wichtig Wenn Sie das Messer nicht entnehmen können, lösen Sie leicht die Schraube des zweiten Messers. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 73 Wartung Information Wenn Sie ein Messer mit einer anderen Form einsetzen wollen, müssen am Bedienfeld entsprechende Einstellungen vorgenom- men werden ( Serviceanleitung). Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 74 Wartung Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 75: Aufstellung

    So entfernen Sie die Transportsicherungen: Handlungsschritt Sicherungsbänder und Holzleisten entfernen am • Maschinenoberteil • Maschinentisch • Gestell Schraube (1) an der Ölwanne unter der Tischplatte entfernen. Die Schraube verhindert während des Transports, dass das Maschinenoberteil hochschwenkt. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 76 Aufstellung Abb. 42: Transportsicherung Maschinenoberteil entfernen ① (1) - Schraube Schrauben (2) entfernen. Die Schrauben verhindern das Herausfallen der Klammer- platten. Abb. 43: Transportsicherung Klammerplatten entfernen ② ② (2) - Schrauben Schraube (3) entfernen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 77: Gestell Montieren

    • Wartungseinheit montieren ( 7.13 Pneumatisches System anschließen, S. 84) Tischplatte montieren Sollten Sie selbst die Tischplatte erstellen, nehmen Sie die Skizze ( Anhang, S. 125) als Beispiel für die Bemaßungen. Die Dicke der Tischplatte sollte ca. 40 mm betragen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 78: Transportöse Verwenden

    Wenn die Maschine montiert ist, die Transportöse (1) wieder abschrauben. Garnständer befestigen Handlungsschritt Garnständer (6) in die Bohrung der Tischplatte einsetzen und mit Muttern (4) und Unterlegscheiben (3) befestigen. Garnrollen-Halter (2) montieren. Abwickelarm (1) montieren. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 79: Gestell Sichern

    Möglichkeit, es zu sichern. So sichern Sie das Gestell: Handlungsschritt Die beiden Auflageteller (3) an der Mutter (2) so weit nach unten schrauben, dass die Maschine fest und sicher steht. Die Kontermutter (1) nach oben schrauben. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 80: Arbeitshöhe Einstellen

    Schrauben (1) an beiden Seiten des Gestells lösen. Tischplatte der Maschine auf die gewünschte Arbeitshöhe waagerecht einstellen. Um ein Verkanten zu verhindern, Tischplatte auf beiden Sei- ten gleichmäßig herausziehen bzw. hineinschieben. Schrauben (1) festschrauben. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 81: Steuerung Montieren

    Abb. 48: Arbeitshöhe einstellen ① ① (1) - Schrauben Steuerung montieren Handlungsschritt Steuerung mit Schrauben an den Positionen (1) und (2) an die Unterseite der Tischplatte schrauben. Die Seite mit dem Typenschild zeigt dabei nach vorn. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 82 Alle Stecker mit den jeweiligen Anschlüssen verbinden. Die Stecker sind mit einem Aufdruck am Kabel (3) und die Anschlüsse (4) an dem Gehäuse eindeutig gekennzeichnet! Kabel und Anschluss haben die gleiche Bezeichnung bzw. das gleiche Symbol. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 83 ④ (3) - Kabel (4) - Anschluss Stecker mit den Anschlüssen verschrauben. Damit nicht versehentlich die Kabel herausgerissen oder beschädigt werden, den Schutzbügel unter die Tischplatte schrauben. Schutzbügel zusätzlich fest mit der Steuerung verschrauben. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 84: Elektrischer Anschluss

    Potentialausgleich nach Bauschaltplan ( Anhang, S. 125) herstellen. 7.12 Absaugbehälter montieren Im Absaugbehälter landen die Schnittabfälle, die beim Nähen entstehen. So montieren Sie den Absaugbehälter: Handlungsschritt Komponenten 4, 5, 6 und 7 des Absaugbehälters entspre- chend der Abbildung demontieren. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 85 Schlauch (3) mit dem Absaugbehälter über den Injektor ver- binden. Über den Schlauch (3) werden Schnittabfälle in den Behälter (4) abgesaugt. Winkelstück (1) an den Injektor schrauben. Absaugbehälter mit der Druckversorgung über den Schlauch (2) verbinden. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 86: Pneumatisches System Anschließen

    Wasserabscheider (3), mit Befestigungsteilen (1) so an das Gestell schrauben, dass die Druckluftschläuche aus der Maschine angeschlossen werden können. Abb. 52: Wartungseinheit montieren ④ ① ② ③ (1) - Befestigungsteile (3) - Wasserabscheider (2) - Druckregler (4) - Ventil Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 87: Betriebsdruck Einstellen

    Anschluss-Schlauch (6) für die Druckluft mit dem Ventil (4) verbinden. 7.14 Betriebsdruck einstellen Richtige Einstellung Der Betriebsdruck beträgt 6 bar. Sie können den Betriebsdruck auf dem Manometer (2) ablesen. Abb. 54: Betriebsdruck einstellen ① ② (1) - Druckregler (2) - Manometer Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 88: Schmieren

    Altöl sorgfältig sammeln. Altöl sowie ölbehaftete Maschinenteile nach den gesetzlichen Vorschriften entsorgen. Verwenden Sie zum Schmieren ausschließlich das Schmieröl DA 10 oder ein gleichwertiges Öl mit folgender Spezifikation: • Viskosität bei 40° C: 10 mm²/s Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 89 Abb. 55: Schmieren (1) ① ③ ② (1) - Docht (3) - Nadelstange (2) - Docht Dochte (1) und (2) sowie Filz (5) mit etwas Öl tränken. 1-2 Tropfen Öl an die Pendelhülse und Nadelstange (3) geben. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 90 Abb. 56: Schmieren (2) ④ ⑤ (4) - Docht (5) - Filz Kopf- und Seitendeckel anschrauben. Klammerplatten abnehmen. Docht (4) mit etwas Öl tränken. 1-2 Tropfen Öl an die Spreizerplatte (6) und an die Spreizer (7) geben. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 91: Öl Auffüllen

    Verwenden Sie zum Auffüllen der Ölbehälter ausschließlich ein Öl mit der gleichen Spezifikation wie beim Schmieren ( 7.15 Schmieren, S. 86). So füllen Sie die Ölbehälter auf: Handlungsschritt Ölbehälter (2) durch die Einfüllöffnung (1) bis zur Markierung max auffüllen Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 92: Stoffkantenanschläge Einstellen

    Ölbehälter (4) durch die Einfüllöffnungen (3) bis zur Markie- rung max auffüllen. Abb. 59: Öl auffüllen (2) ③ ④ (3) - Einfüllöffnung (4) - Ölbehälter 7.17 Stoffkantenanschläge einstellen Damit Sie das Nähgut genau verarbeiten können, können Sie die Position der Stoffkantenanschläge anpassen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 93: Testlauf Durchführen

    Abb. 60: Stoffkantenanschläge einstellen ① ② (1) - Schrauben (2) - Stoffkantenanschläge 7.18 Testlauf durchführen Nach Beendigung der Aufstellungsarbeiten nehmen Sie die Ma- schine in Betrieb und führen Sie einen Testlauf durch. Beachten Sie die Reihenfolge: Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 94 Wenn nach dem Einschalten auch nach längerer Wartezeit der Begrüßungsbildschirm auf dem Bedienfeld nicht angezeigt wird, befindet sich keine Software auf der Steuerung. In diesem Fall muss erst die Software installiert werden ( Serviceanleitung). Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 95: Einstellungen Über Die Software

    Einschalten unterlegt ist ( 4.2.1 Struktur, S. 31). 8.1.2 Einzelknopfloch-Modus In der Bediener-Ebene können Sie aus 50 vorprogrammierten Knopflöchern ein Knopfloch auswählen. Abb. 61: Einzelknopfloch-Modus ① ③ ② (1) - Knopflochform (2) - Werte (3) - Knopflochnummer Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 96: Sequenzmodus

    ( 4.2.2 Betriebsarten, S. 31). Im Sequenzmodus können Sie jederzeit zwischen den programmierten Knopflöchern der Se- quenz wechseln, es sei denn, Sie arbeiten im Lichtschrankenmo- dus. Die Auswahl eines Knopflochs im Sequenzmodus besteht aus 2 Schritten: Reihenfolge Sequenznummer auswählen. Knopfloch auswählen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 97 So wählen Sie die Sequenznummer aus: Handlungsschritt Mit der Taste zu dem Feld Sequenznummer (4) wechseln. Taste drücken.  Der Cursor blinkt innerhalb der gewünschten Zeile. Mit den Tasten oder die gewünschte Nummer auswählen. Mit der Taste Auswahl bestätigen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 98: Schnittlänge Einstellen

    Betriebsart wechseln.  Die Pfeile zwischen den Knopflochformen erscheinen oder verschwinden. Mit der Taste Auswahl bestätigen. 8.1.4 Schnittlänge einstellen Auf der Anzeige zeigt das Feld (1) die Schnittlänge an. Sie können die Schnittlänge anpassen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 99: Fadenspannung Einstellen

    Wert einstellen. Mit der Taste bestätigen. Sie können auch die Fadenspannung einstellen. 8.1.5 Fadenspannung einstellen Auf der Anzeige zeigt das Feld (1) die Fadenspannung beim Nähen an. Sie können die Fadenspannung anpassen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 100 Handlungsschritt Mit der Taste zum Feld Fadenspannung (1) wech- seln. Taste drücken.  Der Cursor blinkt. Mit den Tasten oder den gewünschten Wert einstellen. Mit der Taste bestätigen. Sie können auch den Schneidmodus einstellen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 101: Schneidmodus Einstellen

    = Schneiden nach Nahtende (Cut After) = Schneiden vor Nahtanfang (Cut Before) Abb. 65: Schneidmodus im Sequenzmodus einstellen ① (1) - Schneidmodus So stellen Sie den Schneidmodus ein: Handlungsschritt Mit der Taste zum Feld Schneidmodus (1) wechseln. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 102: Stückzähler Zurücksetzen

    Ausschalten erhalten. Der Stückzähler zählt maximal 9999 Knopflöcher. Wenn dieser Wert überschritten wird, beginnt die Zählung wieder bei 0. Abb. 66: Stückzähler im Sequenzmodus zurücksetzen ① (1) - Feld Stückzähler Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 103: Knopflochprogrammierung

    Sie nicht mehr nähen! Wichtig Wenn Sie die Riegelform eines Knopflochprogramms ändern, werden alle Werte dieses Knopflochs auf den Vorgabewert zu- rückgesetzt. Information Nicht mit jeder Unterklasse und Näheinrichtung können alle Knopflochformen und Varianten genäht werden. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 104 ( 8.1.2 Einzelknopfloch-Modus, S. 93) wechseln. Taste drücken. Mit den Tasten oder die gewünschte Knopflochnummer auswählen. Taste drücken. Mit den Tasten oder Riegelform aus- wählen. Taste drücken. Mit den Tasten oder die gewünschte Riegel- form auswählen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 105 Mit der Taste Auswahl bestätigen. Sie können mit der Taste eine Ebene höher wechseln und weitere Werte (siehe folgende Liste der Menüpunkte und Unter- menüpunkte) einstellen. Oder Sie verlassen den Einstellungsmodus mit der Taste Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 106 Überlappung im Schnürloch (nur für Schnürloch- automaten): Überlappung von Nahtanfang und Naht- ende. Fadenabschneidlänge: Die Länge des Nadelfadens und des Greiferfadenendes bei 581-112 oder 581-312 auf der Knopflochunterseite kann verändert werden. Verdichtungsstiche erhöhen die Nahtsicherheit am Nahtanfang und am Nahtende.
  • Seite 107 Schneidraum: Abstand zwischen den beiden inneren Einstichen von Hin- und Rückraupe. Modus Multiflex Schneidbereich: 1 = Gesamtschnitt, 2 = Mittelschnitt, 3 = Augenschnitt oder Randschnitt / Stegschnitt Schnittlänge bei Gesamtschnitt: Die Schnittlänge kann um max. 2 mm verkürzt werden. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 108 - ab 31 mm Knopflochlänge 4-Stufen In diesem Menüpunkt kann die voreingestellte Auf- schneidkraft, je nach Knopflochlänge, erhöht oder gesenkt werden. Flexibles Schneiden: Modus Monoflex 581-312 oder 581-321 oder 581-341 Keilriegeleinstellungen Keilriegellänge: Die Keilriegellänge kann je nach Näheinrichtung und Knopflochlänge von min. 2 mm bis max.
  • Seite 109 Nahtanfangsposition innerhalb der Raupe: Die Position des Nahtanfangs innerhalb der Hinraupe kann von Anfang Raupe (100 %) bis Auge (0 %) verändert werden. Überlappung im Rundriegel: Überlappung von Naht- anfang und Nahtende im Rundriegel. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 110: Sequenzprogrammierung

    Einstellungen über die Software Wert Beschreibung Gimpenüberwachung (nur bei Zusatzausstattung 581-141 und 581-341): Überwachung ein/aus, ob der Gimpenfaden mit eingelegt wird. Folgeknopfloch: Nummer des Knopflochs, das ohne Öffnen der Klammern direkt im Anschluss an dieses Knopfloch genäht wird. Hiermit lassen sich doppelte Umläufe erzielen.
  • Seite 111 Abb. 67: Sequenzen programmieren (1) ② ① ③ (1) - Position innerhalb der Sequenz (3) - Knopflochzahl (2) - Knopflochnummer Mit den Tasten oder die gewünschte Sequenz- nummer auswählen. Taste drücken.  Auf der Anzeige erscheint: Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 112 Taste drücken. Mit den Tasten oder die gewünschte Knopflochnummer (2. Spalte der Anzeige) auswählen.  Die Knopflochform wird angezeigt. Taste drücken. 10. Mit den Tasten oder die gewünschte Knopflochzahl (3. Spalte der Anzeige) einstellen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 113: Knopfloch Am Ende Einer Sequenz Löschen

    Sie gelangen zurück in die Bediener-Ebene. 8.3.2 Knopfloch am Ende einer Sequenz anfügen So fügen Sie ein Knopfloch am Ende einer Sequenz an: Handlungsschritt Mit der Taste die letzte Zeile der programmierten Knopflochfolge auswählen. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 114: Knopfloch Innerhalb Einer Sequenz Einfügen

    Wenn Sie anstatt des Sequenzmodus den Einzelknopfloch-Mo- dus verwenden wollen, schalten Sie den Sequenzmodus aus. So schalten Sie den Sequenzmodus aus: Handlungsschritt Taste drücken. Mit der Taste das Feld Sequenznummer ( 8.1.3 Sequenzmodus, S. 94) auswählen. Taste drücken. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 115: Servicemodus

    Im Servicemodus befinden sich Maschinenfunktionen, die bei Servicearbeiten genutzt werden können. Der Servicemodus ist mit einem Passwort geschützt, um unbeabsichtigte Fehleinstel- lungen der Maschine zu vermeiden. Genauere Informationen zu den Inhalten des Servicemodus fin- den Sie in der  Serviceanleitung. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 116 Einstellungen über die Software Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 117: Außerbetriebnahme

    Bedienfeld abdecken, um es vor Verschmutzungen zu schüt- zen. Steuerung abdecken, um sie vor Verschmutzungen zu schüt- zen. Je nach Möglichkeit die ganze Maschine abdecken, um sie vor Schmutz und Beschädigungen zu schützen. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 118 Außerbetriebnahme Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 119: Entsorgung

    IMMER die gesetzlichen Regelungen zur Entsorgung befolgen. Bedenken Sie bei der Entsorgung, dass die Maschine aus unter- schiedlichen Materialien (Stahl, Kunststoff, Elektronikteile …) be- steht. Beachten Sie für deren Entsorgung die national zutreffenden Vorschriften. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 120 Entsorgung Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 121: Störungsabhilfe

    Maschine in Einfädelposi- drücken. tion. Während des Nähens reißt • Taste am Kopfdeckel der Faden. drücken. Bei Nähbeginn steht die • Taste am Kopfdeckel Nadel in Einfädelposition. drücken. • Maschine aus- und ein- schalten. Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 122: Fehlermeldungen

    Taste 2 fortgesetzt bzw. Gimpenüberwachung). mit der Taste ESC oder der Taste 1 abgebro- chen werden. 11.2 Fehlermeldungen Wenn ein Fehler auftaucht, erscheint auf der Anzeige das Symbol , gefolgt von einer 4-stelligen Zahlenkombina- tion ( Serviceanleitung). Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 123: Glossar

    Sorgt für den richtigen Betriebsdruck. Einfädelmodus Modus, der per Knopfdruck aktiviert werden kann. Dient als Einfädelhilfe. Endriegel Befestigt das Ende einer Naht. Fadenabschneider Trennt nach jedem Nähvorgang den Nähfaden ab. Sitzt unter der Nähgutauflage. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 124 Restfaden-Wächter Meldet, dass die Greiferfaden-Spule leer ist. Schneidmodus Bestimmt, wann und ob beim Nähvorgang ein Knopfloch geschnitten wird: • CB (vor dem Nähvorgang) • CA (nach dem Nähvorgang) • 0 (Schneidmodus aus) Verändert den Schneiddurchmesser. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 125 Zählt die durchlaufenen Nähzyklen (Stückzahl) nach dem jeweiligen Schneiden des Nähfadens. Wartungseinheit Besteht aus einem Wasserabscheider und Druck- regler. Wasserabscheider Filtert das kondensierte Wasser und den Schmutz aus der Druckluft. Reichert die Luft mit einer gewissen Ölmenge an. Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 126 Glossar Betriebsanleitung 581 - 00.0 - 02/2015...

  • Seite 127: Anhang

    Anhang 13 Anhang Abb. 69: Tischplatte Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 128 Anhang Abb. 70: Bauschaltplan (1) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 129 Anhang Abb. 71: Bauschaltplan (2) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 130 Anhang Abb. 72: Bauschaltplan (3) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 131 Anhang Abb. 73: Bauschaltplan (4) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 132 Anhang Abb. 74: Bauschaltplan (5) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 133 Anhang Abb. 75: Bauschaltplan (6) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 134 Anhang Abb. 76: Bauschaltplan (7) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 135 Anhang Abb. 77: Bauschaltplan (8) Betriebsanleitung 581 - 00.0 - 02/2015...
  • Seite 136 Anhang Abb. 78: Bauschaltplan (9) Betriebsanleitung 581 - 00.0 - 02/2015...
