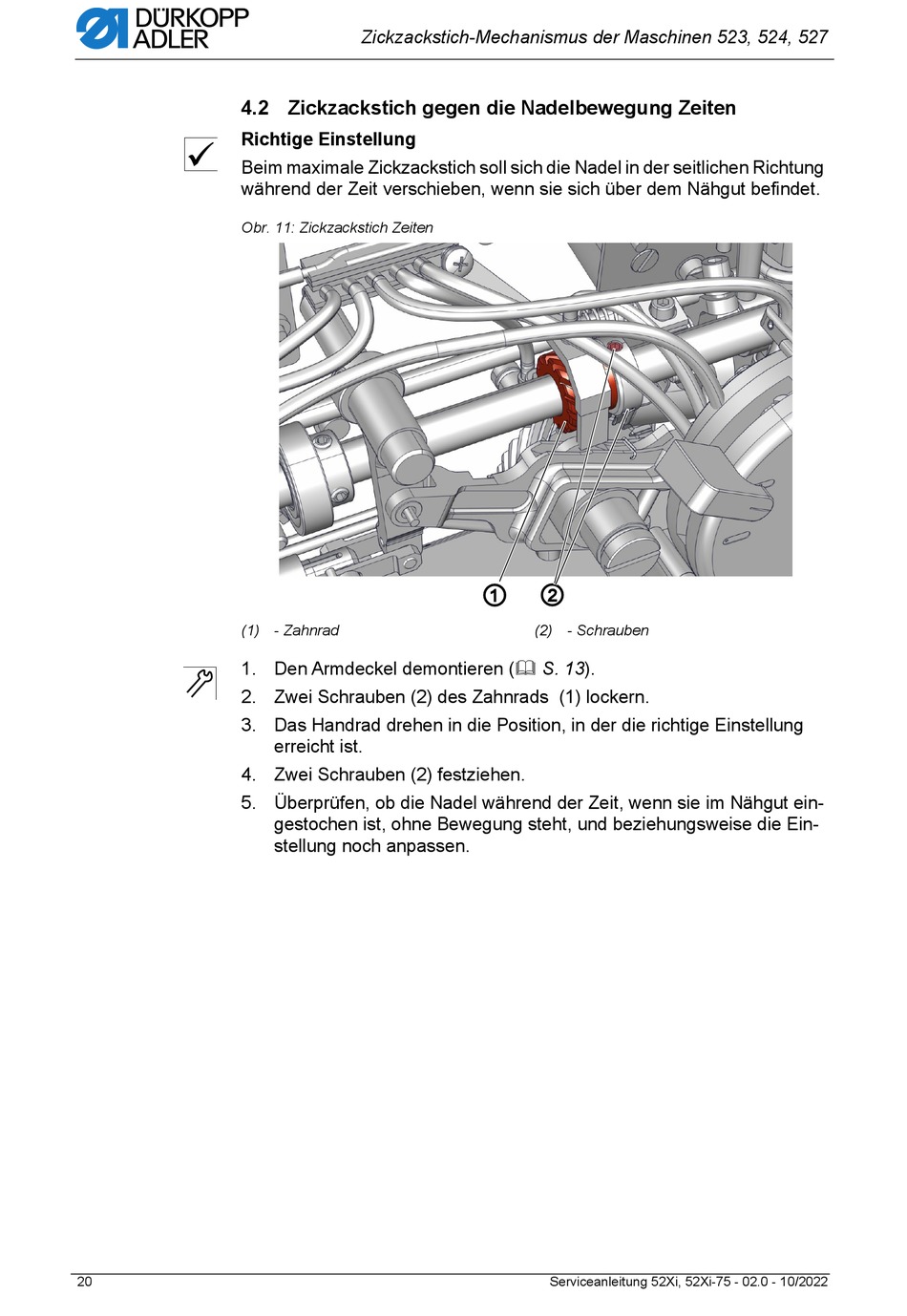

4.2 Zickzackstich gegen die Nadelbewegung Zeiten

Richtige Einstellung
Beim maximale Zickzackstich soll sich die Nadel in der seitlichen Richtung
während der Zeit verschieben, wenn sie sich über dem Nähgut befindet.
Obr. 11: Zickzackstich Zeiten
(1) - Zahnrad
1. Den Armdeckel demontieren ( S. 13).
2. Zwei Schrauben (2) des Zahnrads (1) lockern.
3. Das Handrad drehen in die Position, in der die richtige Einstellung
4. Zwei Schrauben (2) festziehen.
5. Überprüfen, ob die Nadel während der Zeit, wenn sie im Nähgut ein-
20
Zickzackstich-Mechanismus der Maschinen 523, 524, 527
erreicht ist.
gestochen ist, ohne Bewegung steht, und beziehungsweise die Ein-
stellung noch anpassen.
① ②
(2) - Schrauben
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
