512-211-01
Serviceanleitung
532-211-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 512-211-01

Inhaltszusammenfassung für Dürkopp Adler 512-211-01

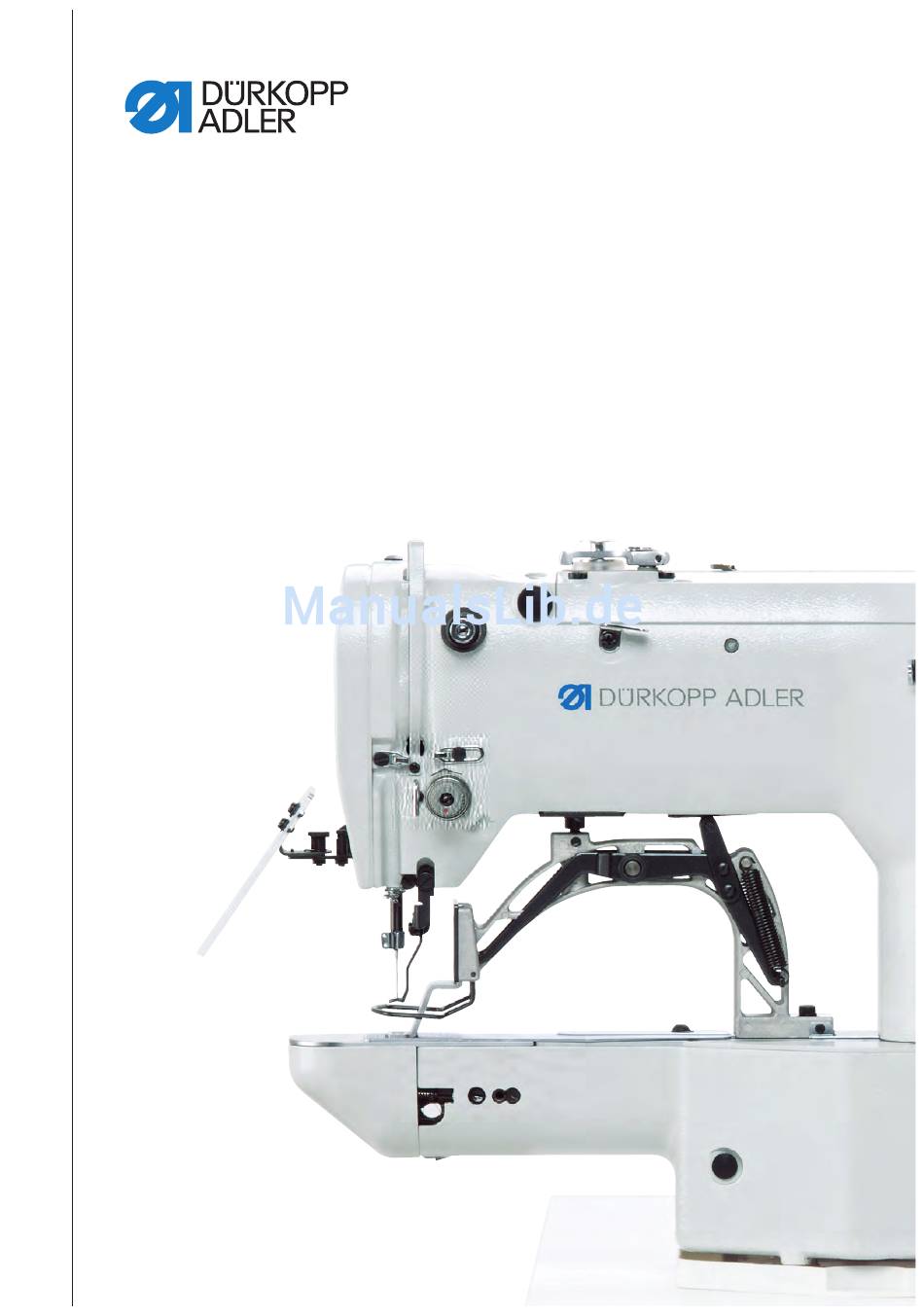

  • Seite 1 512-211-01 Serviceanleitung 532-211-01...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2017...

  • Seite 3: Inhaltsverzeichnis

    Techniker-Ebene aufrufen ............36 11.2.1 Parameter in Ebene 1 bearbeiten..........36 11.2.2 Parameter in Ebene 2 bearbeiten..........37 11.3 Messerposition einstellen ............38 11.4 Software per USB-Stick aufspielen ..........39 11.4.1 Hauptprogramm aufspielen ............40 Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 4 12.2.3 Greiferschmierung einstellen ............50 Außerbetriebnahme..............51 Entsorgung ................53 Störungsabhilfe ................ 55 15.1 Kundendienst................55 15.2 Meldungen der Software ............55 15.3 Fehler im Nähablauf ..............58 Technische Daten ..............61 Anhang ..................63 Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 5: Über Diese Anleitung

    Handlungsschritte beim Bedienen (Nähen und Rüsten) Handlungsschritte bei Service, Wartung und Montage Handlungsschritte über das Bedienfeld der Software Die einzelnen Handlungsschritte sind nummeriert: Erster Handlungsschritt Zweiter Handlungsschritt Die Reihenfolge der Schritte müssen Sie unbedingt einhalten. … Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 6 Kapitel Sicherheit ( S. 7) gesondert beschrieben. Wenn aus einer Abbildung keine andere klare Ortsbestimmung hervor- Ortsangaben geht, sind Ortsangaben durch die Begriffe rechts oder links stets vom Standpunkt des Bedieners aus zu sehen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 7: Weitere Unterlagen

    Lassen Sie Maschinen, Geräte und Verpackungsmaterial in dem Zustand, in dem sie waren, als der Schaden festgestellt wurde. So sichern Sie Ihre Ansprüche gegenüber dem Transportunternehmen. Melden Sie alle anderen Beanstandungen unverzüglich nach dem Erhalt der Lieferung bei Dürkopp Adler. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 8 Über diese Anleitung Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 9: Sicherheit

    Anforderungen an das Personal • die Maschine aufstellen • Wartungsarbeiten und Reparaturen durchführen • Arbeiten an elektrischen Ausrüstungen durchführen Nur autorisierte Personen dürfen an der Maschine arbeiten und müssen vorher diese Anleitung verstanden haben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 10: Signalwörter Und Symbole In Warnhinweisen

    (mit Gefahrenzeichen) Nichtbeachtung kann zu Umweltschäden führen HINWEIS (ohne Gefahrenzeichen) Nichtbeachtung kann zu Sachschäden führen Bei Gefahren für Personen zeigen diese Symbole die Art der Gefahr an: Symbole Symbol Art der Gefahr Allgemein Stromschlag Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 11 Verletzung führen kann. VORSICHT Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu mittel- schwerer oder leichter Verletzung führen kann. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 12  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Umwelt- schäden führen kann. HINWEIS Art und Quelle der Gefahr! Folgen bei Nichtbeachtung. Maßnahmen zur Abwehr der Gefahr.  So sieht ein Warnhinweis aus, dessen Nichtbeachtung zu Sachschä- den führen kann. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 13: Arbeitsgrundlagen

    Überschüssiges Kabel wie beschrieben verlegen. 1. Zu langes Kabel in ordentlichen Schlingen verlegen. 2. Schlingen mit Kabelbinder zusammenbinden. Schlingen möglichst an feststehenden Teilen festbinden. Die Kabel müssen fest fixiert sein. 3. Überstehenden Kabelbinder abschneiden. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 14: Abdeckungen Entfernen

    Um an Bauteile auf der Maschinen-Unterseite zu gelangen, müssen Sie das Maschinen-Oberteil nach links kippen. Abb. 1: Zugang zur Maschinen-Unterseite ① (1) - Maschinenoberteil Maschinen-Oberteil nach links kippen 1. Maschinen-Oberteil (1) bis zum Anschlag nach links kippen. Maschinen-Oberteil aufrichten 1. Maschinen-Oberteil (1) aufrichten. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 15: Kopfdeckel Abnehmen Und Aufsetzen

    (3) - Kopfdeckel (2) - Augenschutz Kopfdeckel abnehmen 1. Augenschutz (2) abschrauben. 2. Beide Schrauben (1) lösen. 3. Kopfdeckel (3) abnehmen. Kopfdeckel aufsetzen 1. Kopfdeckel (3) aufsetzen. 2. Beide Schrauben (1) festschrauben. 3. Augenschutz (2) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 16: Armabdeckung Abnehmen Und Aufsetzen

    Armabdeckung aufsetzen 1. Armabdeckung (2) aufsetzen. 2. Schrauben (1) festschrauben. 3.3.4 Seitliche Abdeckung rechts abnehmen und aufsetzen Abb. 4: Seitliche Abdeckung rechts abnehmen und aufsetzen ① ② (1) - Schraube (2) - Seitliche Abdeckung rechts Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 17: Seitliche Abdeckung Links Abnehmen Und Aufsetzen

    (2) - Seitliche Abdeckung links Seitliche Abdeckung links abnehmen 1. Alle 3 Schrauben (1) lösen. 2. Seitliche Abdeckung links (2) abnehmen. Seitliche Abdeckung links aufsetzen 1. Seitliche Abdeckung links (2) aufsetzen. 2. Alle 3 Schrauben (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 18: Hintere Abdeckung Abnehmen Und Aufsetzen

    1. Alle 4 Schrauben (1) an der hinteren Abdeckung (2) lösen. 2. Hintere Abdeckung (2) abnehmen. Hintere Abdeckung aufsetzen 1. Hintere Abdeckung (2) aufsetzen. 2. Alle 4 Schrauben (1) an der hinteren Abdeckung (2) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 19: Greiferklappe Öffnen Und Schließen

    Abb. 8: Stichplatte entfernen und einsetzen (1) ① ② ③ ④ (1) - Federn der Stoffklammer (3) - Schraube (2) - Klammerfüße (4) - Stoffauflage Stichplatte entfernen 1. Beide Federn der Stoffklammer (1) entfernen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 20 6. Schraube (6) lösen. 7. Zugstange Fadenziehmesser (5) aushängen. Abb. 10: Stichplatte entfernen und einsetzen (3) ⑧ ⑦ (7) - Stichplatte (8) - Schraube 8. Alle 4 Schrauben (8) lösen. 9. Stichplatte (7) nach oben abnehmen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 21: Flächen Auf Wellen

    Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile angeschraubt sind. Dadurch wird die Verbindung stabiler und das Einstel- len einfacher. Achten Sie immer darauf, dass die Schrauben vollständig auf der Fläche sitzen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 22 Arbeitsgrundlagen Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 23: Lichtschranken Einstellen

    Störungen bei falscher Einstellung • Schäden am Nähgut, Kräuseln • Falsche Nadelpositionierung, Hängenbleiben der Nadel im Stichloch • Falsche Transportzeiten • Falsches Fadenabschneiden • Schlechtes Stichbild Abdeckung • Hintere Abdeckung abnehmen ( S. 16). Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 24: Schaltfahnen Rechts Und Links Einstellen

    Die Klammer sitzt sowohl in X- als auch in Y-Richtung mittig. Störungen bei falscher Einstellung • Schäden an Nadel • Falsche Nadelposition Abdeckung • Seitliche Abdeckung rechts entfernen ( S. 14). • Seitliche Abdeckung links entfernen ( S. 15). Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 25: Schaltfahne Fadenklemme Einstellen

    4. Schraube (1) festschrauben. 5. Maschine referenzieren. 4.3 Schaltfahne Fadenklemme einstellen Die Schaltfahne Fadenklemme dient der Steuerung als Referenz für die Fadenklemme. Die Schaltfahne befindet sich unter der Stichplatte rechts und ist ab Werk eingestellt. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 26: Greifer Und Nadelstange Einstellen

    2. Schraube (1) lösen. 3. Nadelstange (2) in der Höhe so verschieben, dass die jeweils gültige obere Markierungslinie (3/4) mit der Nadelstangenbuchse abschließt. Darauf achten, dass die Nadelstange (2) nicht verdreht wird. 4. Schraube (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 27: Schleifenhub Und Nadelschutz Einstellen

    Drittel der Hohlkehle stehen. Störungen bei falscher Einstellung • Beschädigung des Greifers • Beschädigung der Nadel • Fehlstiche • Fadenreißen Reihenfolge Voraussetzung: • Eine gerade und unbeschädigte Nadel muss eingesetzt sein ( Betriebsanleitung Kap. 4.7 Nadeln wechseln). Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 28 4. Treiber (3) entsprechend verdrehen. 5. Treiber (3) axial so verschieben, dass die Nadel (5) an der Treiber- spitze anliegt und ganz leicht abgedrängt wird. 6. Deckring einsetzen. 7. Schraube (4) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 29: Abstand Greiferspitze Zur Nadel Einstellen

    • Exzenter nach links: Abstand verkleinern. • Exzenter nach rechts: Abstand vergrößern. 4. Greiferbahnlager (7) so verdrehen, dass das Lager zur rechten Seite einen Abstand von 7,5 mm hat. 5. Sicherheitsschraube (3) Exzenter festschrauben. 6. Schraube (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 30: Fadenabschneider Einstellen

    Hebel (5) einen Abstand von 18,5 mm einstellen. 3. Schraube (3) festschrauben. 4. Schrauben (4) Gegenmesser lösen. 5. Gegenmesser verschieben und zwischen der Nadelführung (1) und dem Gegenmesser (5) einen Abstand von 0,5 mm einstellen. 6. Schrauben (4) Gegenmesser festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 31: Höhe Klammerfußlüftung Einstellen

    • Armabdeckung entfernen ( S. 14). Abb. 21: Höhe Klammerfußlüftung einstellen ① (1) - Schraube Einstellschritte 1. Schraube (1) lösen. 2. Höhe durch Drehen der Klammerfußlüftung auf der Welle einstellen. Dabei die Maximalhöhen berücksichtigen. 3. Schraube (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 32 Störungen bei falscher Einstellung • Die beiden Klammerfüße heben und senken nicht synchron. Abb. 22: Klammerfüße einstellen ① (1) - Schraube Einstellschritte 1. Schrauben (1) lösen. 2. Klammerfüße synchron ausrichten. 3. Schrauben (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 33: Fadenwischer Einstellen

    2. Fadenwischer einstellen. Dabei den Mindestabstand zur Nadel von 1,5 mm in der Höhe und den Abstandsbereich von 23 bis 25 mm beim Schwenken beachten. Bei einer dünnen Nadel den Abstandsbereich 23 mm einstellen. 3. Schraube (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 34: Fadenregulator Einstellen

    1. Handrad drehen und Umlauf des Fadens um den Greifer beobachten. 2. Befestigungsschraube (2) lösen. 3. Fadenregulator (1) verschieben: • Größere Fadenmenge: Regulator nach links schieben • Geringere Fadenmenge: Regulator nach rechts schieben 4. Befestigungsschraube (2) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 35: Spuler Einstellen

    • Größere Füllmenge: Von der Spule weg schieben. 3. Klemmschraube (2) festschrauben. Feineinstellung 4. Stellschraube (1) lösen. 5. Fadenführungsblech (3) verschieben: • Kleinere Füllmenge: Zur Spule hin schieben. • Größere Füllmenge: Von der Spule weg schieben. 6. Stellschraube (1) festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 36: Aufspul-Spannung Einstellen

    Störungen bei falscher Einstellung • Krause Nähte • Schlechtes Stichbild Abb. 26: Aufspul-Spannung einstellen ① (1) - Einstellknopf Einstellschritte 1. Einstellknopf (2) drehen: • Größere Spannung: Drehen im Uhrzeigersinn • Geringere Spannung: Drehen gegen den Uhrzeigersinn Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 37: Programmierung

    Bedienfeldtasten: Taste / LED Pos. Funktion Taste USB mit LED Speichert/lädt Nahtbild auf/von einem USB-Stick. Taste Nadelfadenklemme mit LED Fixiert Nadelfaden beim ersten Stich. LED an = Nadelfadenklemme ein LED aus = Nadelfadenklemme aus Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 38: Techniker-Ebene Aufrufen

    1. Taste Memory 3 s lang drücken.  Die Steuerung piept 1 mal, die LED der Taste leuchtet. Das Display Programm zeigt die Parameternummer, das Display Funktion zeigt die Parameterwerte. 2. Tasten +/- Programm drücken, um anderen Parameter zu wählen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 39: Parameter In Ebene 2 Bearbeiten

    4. Tasten +/- Funktion drücken, um Werte zu ändern. 5. Taste Reset drücken, um einen geänderten Wert zurückzusetzen. 6. Taste Ready drücken, um eine Änderung zu speichern.  LED der Taste erlischt. 7. Taste Memory drücken.  LED der Taste erlischt. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 40: Messerposition Einstellen

    4. Taste P1 drücken.  Die Geberscheibe Fadenabschneider fährt in Position. Abb. 28: Geberscheibe Fadenabschneider 5. Prüfen, ob die Bohrung des Fadenziehmesser und die Nadelführung der Stichplatte übereinander liegen: Abb. 29: Bohrung Fadenziehmesser prüfen Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 41: Software Per Usb-Stick Aufspielen

    Wenn eine neue Software-Version zur Verfügung steht, kann diese unter www.duerkopp-adler.com heruntergeladen und per USB-Stick aufgespielt werden. Wichtig Folgende Dateien müssen auf dem USB-Stick gespeichert sein: • FUYSTS.BT • LEEYSTS.BT1 • BT1mot • BT1PAT Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 42: Hauptprogramm Aufspielen

    1. Taste Memory 6 s lang drücken.  LED der Taste leuchtet. 2. Parameternummer U085 mit den Tasten +/- Programm einstellen. 3. Taste Ready drücken. 4. Funktionswert 1 mit Tasten +/- Funktion eingeben. 5. Taste Auswahl drücken. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 43: Softwareversion Prüfen

    • P X.XX = Bedienfeld • T X.XX = Servomotoren • A X.XX = Nahtbilder 4. Tasten +/- Funktion drücken und jeweilige Softwareversion prüfen. 5. Taste Ready drücken. 6. Taste Memory drücken.  LED der Taste erlischt. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 44 Programmierung Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 45: Wartung

    Lebensdauer der Maschine zu verlängern und die Qualität der Naht zu erhalten. Durchzuführende Arbeiten Betriebsstunden 1000  Nähstaub und Fadenreste entfernen  Lüftersieb am Steuerkasten freihalten  Öl nachfüllen  Nähautomat schmieren Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 46: Reinigen

    Nähstaub und Fadenreste müssen alle 8 Betriebsstunden mit einer Druck- luftpistole oder einem Pinsel entfernt werden. Bei stark flusendem Näh- material muss die Maschine noch öfter gereinigt werden. Eine saubere Nähmaschine schützt vor Störungen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 47 Abb. 30: Reinigen und prüfen ① ② (1) - Unterseite Stichplatte (2) - Greifer • Bereich Unterseite der Stichplatte (1) • Bereich um den Greifer (2) • Spulengehäuse und Innenbereich • Fadenabschneider • Bereich um die Nadel Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 48: Schmieren

    • Viskosität bei 40 °C: 10 mm²/s • Flammpunkt: 150 °C Das Schmieröl können Sie von unseren Verkaufsstellen unter folgenden Teilenummern beziehen: Behälter Teile-Nr. 250 ml 9047 000011 9047 000012 9047 000013 9047 000014 Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 49: Ölstand Kontrollieren

    (3) - Öl-Einfüllöffnung (4) - Schraube 1. Schraube (4) aus der Öl-Einfüllöffnung (3) auf der Rückseite der Maschine herausdrehen. 2. Durch die Öl-Einfüllöffnung (3) Öl einfüllen.  Für die Ölschmierung sind maximal 110 ml Öl nötig.Ölstand Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 50: Fettschmierung Vornehmen

    (3) - Gelenke (2) - Vlies 1. Ausreichende Menge Fett auf das Vlies (2) geben, damit die Außen- seite der Kurvenscheibe (1) geschmiert wird. 2. Etwas Fett auf die Gelenke (3) auftragen, damit sie beweglich bleiben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 51 ⑩ ⑨ (7) - Fadenhebel-Lenker (9) - Kreuzkopf hinten (8) - Nut (10) - Buchsen 1. Auf den Kreuzkopf hinten (9) und Buchsen (10) Fett auftragen. 2. Nut (8) schmieren. 3. Fadenhebel-Lenker (7) schmieren. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 52: Greiferschmierung Einstellen

    • Greiferschmierung erhöhen: Schmierschraube gegen den Uhr- zeigersinn drehen • Greiferschmierung reduzieren: Schmierschraube im Uhrzeiger- sinn drehen Wichtig Die Schmierschraube maximal ½ Umdrehung im Uhrzeigersinn bzw. ge- gen den Uhrzeigersinn drehen. 4. Sicherungsschraube (2) einsetzen und leicht festschrauben. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 53: Außerbetriebnahme

    5. Bedienfeld abdecken, um es vor Verschmutzungen zu schützen. 6. Steuerung abdecken, um sie vor Verschmutzungen zu schützen. 7. Je nach Möglichkeit die ganze Maschine abdecken, um sie vor Ver- schmutzungen und Beschädigungen zu schützen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 54 Außerbetriebnahme Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 55: Entsorgung

    Die Maschine muss den nationalen Vorschriften entsprechend angemes- sen entsorgt werden. Bedenken Sie bei der Entsorgung, dass die Maschine aus unterschiedli- chen Materialien (Stahl, Kunststoff, Elektronikteile …) besteht. Befolgen Sie für deren Entsorgung die nationalen Vorschriften. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 56 Entsorgung Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 57: Störungsabhilfe

    4 5 Fehler Nahtbilddaten können nicht • Reset-Taste drücken. Nahtbilddaten angenommen werden • ROM prüfen. 5 0 Pause Reset-Taste während des • Reset-Taste drücken. Nähens gedrückt. • Fadenabschneider auslösen. Nähautomat angehalten. • Nähvorgang erneut starten. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 58 5 0 Fehler Datenschrei- Übertragungsfehler Flash- • Hauptschalter auf AUS. speicher • Vorgang wiederholen. • Mainboard tauschen. 5 1 Interner Prozess- Softwarefehler • Hauptschalter auf AUS. fehler • Vorgang wiederholen. • Mainboard tauschen. • Software erneuen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 59 • Rückmeldung an DA-Service 1 3 Fehler Fadenfängersensor • Hauptschalter auf AUS. Fadenfängersuche reagiert nicht • Sensor prüfen. 1 4 Fehler Fadenfängermotor läuft • Hauptschalter auf AUS. Fadenfängermotor nicht richtig • Motor und Anschluss prüfen. Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 60: Fehler Im Nähablauf

    Empfohlene Nadelstärke benutzen ungeeignet Garnständer ist falsch Montage des Garnständers prüfen montiert Fadenspannungen sind zu Fadenspannungen prüfen fest Stichplatte, Greifer oder Teile durch qualifiziertes Fachper- Spreizer wurden durch die sonal nachbearbeiten lassen Nadel beschädigt Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 61 Nähgut, der Nähgutdicke oder dem ver- wendeten Faden ange- passt Nadelfaden und Greiferfa- Einfädelweg prüfen den sind nicht korrekt ein- gefädelt Nadelbruch Nadelstärke ist für das Empfohlene Nadelstärke benutzen Nähgut oder den Faden ungeeignet Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 62 Störungsabhilfe Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 63: Technische Daten

    0,1 mm - 10 mm 0,1 mm - 6,8 mm Drehzahl maximal 3000 3000 [min Drehzahl bei Auslieferung [min 2700 2700 Netzspannung Netzfrequenz [Hz] 50/60 50/60 Länge [mm] Breite [mm] Höhe [mm] Gewicht [kg] Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 64 Technische Daten Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...

  • Seite 65: Anhang

    Anhang 17 Anhang Bauschaltplan Abb. 38: Bauschaltplan (1) Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 66 Anhang Abb. 39: Bauschaltplan (2) Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 67 Anhang Abb. 40: Bauschaltplan (3) Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 68 Anhang Abb. 41: Bauschaltplan (4) Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 69 Anhang Abb. 42: Bauschaltplan (5) Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 70 Anhang Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017...
  • Seite 72 DÜRKOPP ADLER AG Potsdamer Straße 190 33719 Bielefeld GERMANY Phone +49 (0) 521 / 925-00 service@duerkopp-adler.com E-mail www.duerkopp-adler.com...
