Elektronische Maschinensteuerung und-antrieb
Beschreibung der Anschlussstellen der Leiterplatte(S373 020002)

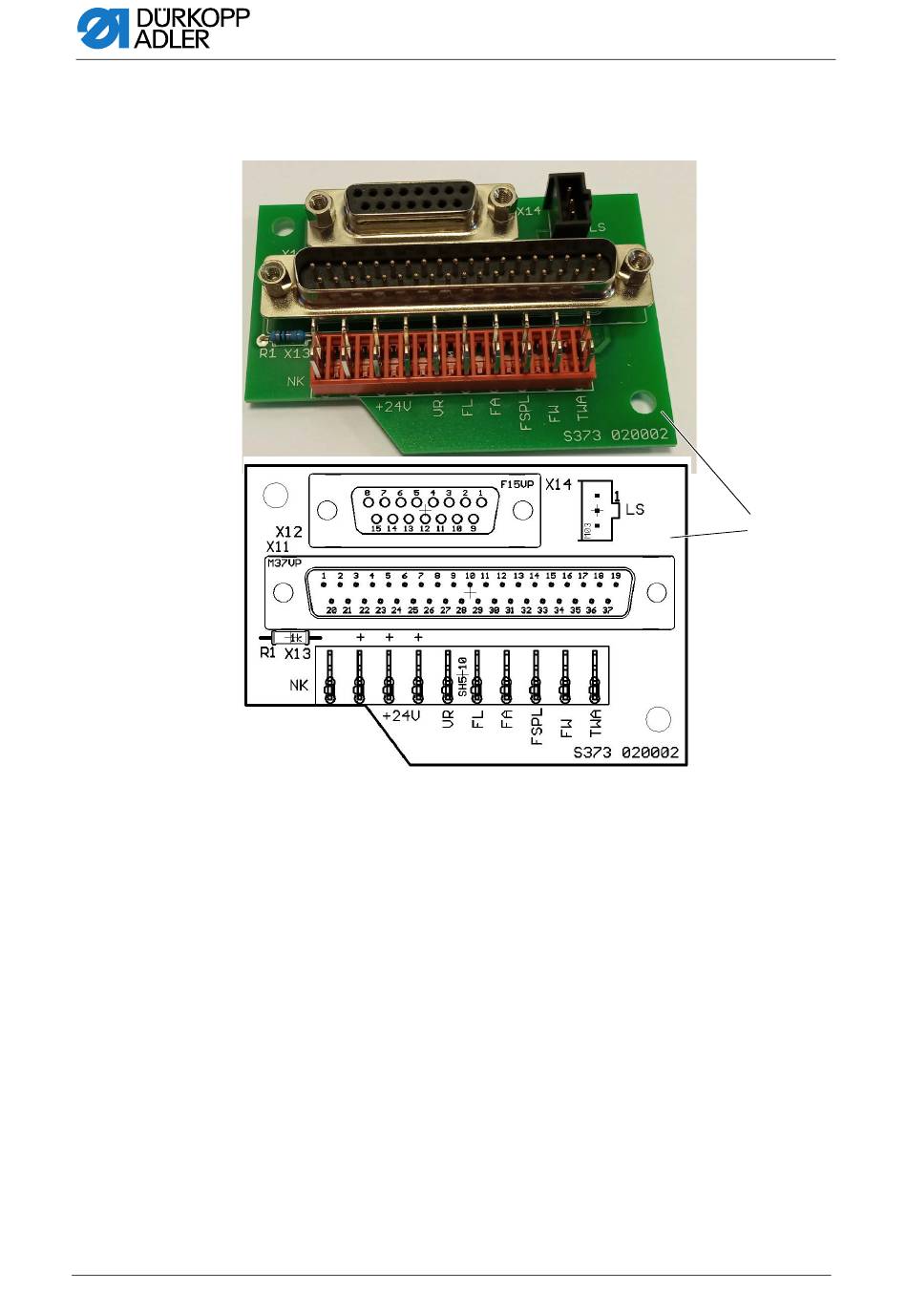

Abb. 51: Leiterplatte
①
(1) - Platte S373 020002
Beschreibung der Anschlussstellen:
R1Autoselekt Widerstand
X11Anschluss für Ein- und Ausgänge der Steuerung
X12Taster
X13NK-Nadelkühlung+24V-Spannungsversorgung
VR-VerriegelungFL-Füßchenlüftung
FA-FadenabschneiderFSPL-Fadenspannung
FW-FadenwischerTWA-Transport Walz
X14Lichtschranke
Die Magnete und Ventile an dem Stecker X13 sind immer gegen +24 V
angeschlossen.
