Zickzackstich-Mechanismus der Maschinen 523, 524, 527

4.7 Seitliche Position vom mittigen geraden Stich einstellen

Richtige Einstellung
Ist der mittige gerade Stich eingestellt, soll die Nadel ungefähr in der
Druckfuß-oder in der Stichlochsmitte in der Stichplatte stehen.

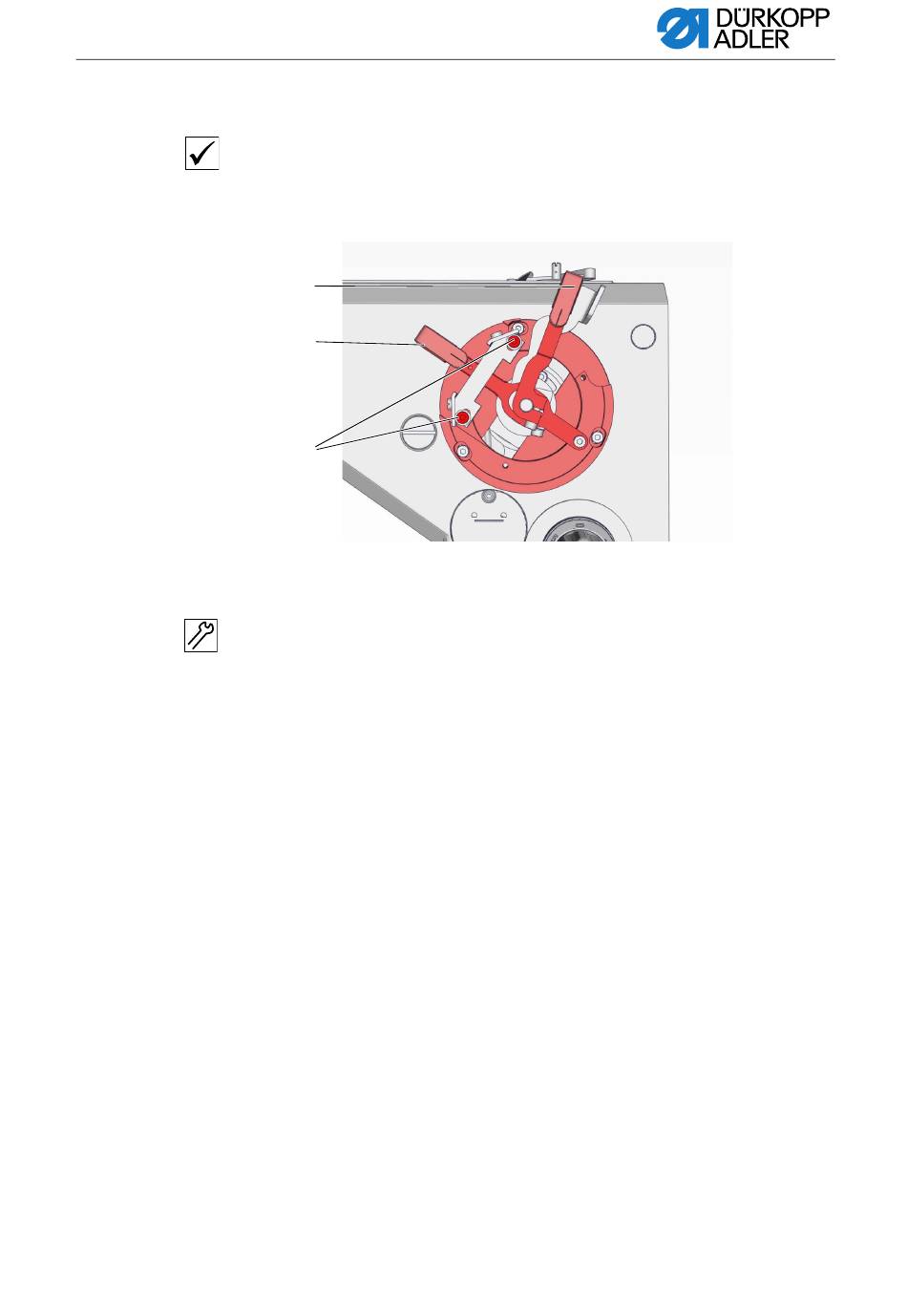

Abb. 16: Seitliche Position vom mittigen geraden Stich einstellen
(1) - Hebel
(2) - Hebel
1. Die Zickzackstich-Nullbreite mit dem Hebel (1) einstellen.
2. Die Schauben (3) lockern.
3. Den Hebel (2) so schrieben, bis die Nadel sich seitlich in die
4. Die Schrauben (3) festziehen.
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
①
②
③
Stichloch-Mitte in der Stichplatte schiebt.
(3) - Schrauben
25
