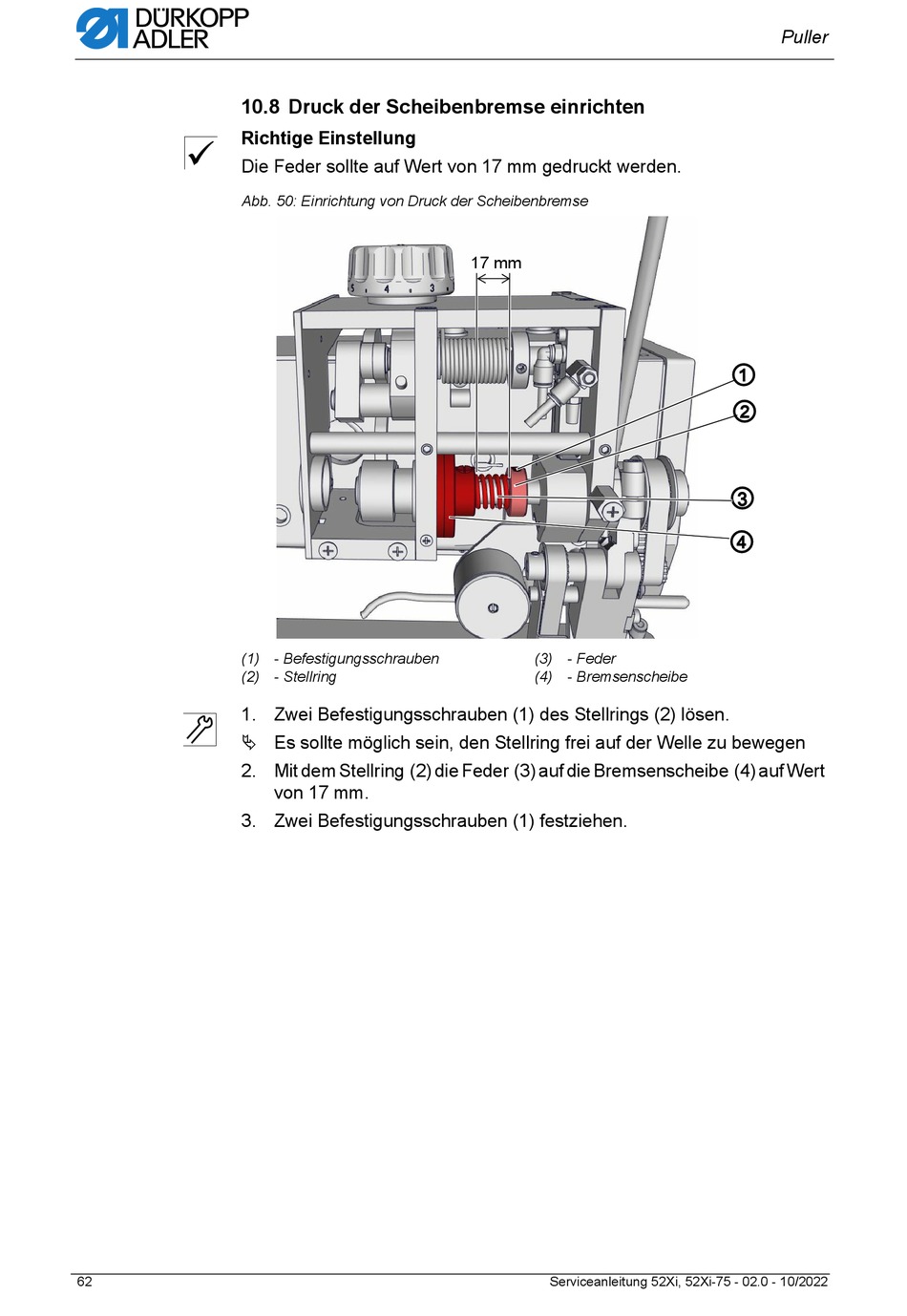

10.8 Druck der Scheibenbremse einrichten

Richtige Einstellung
Die Feder sollte auf Wert von 17 mm gedruckt werden.
Abb. 50: Einrichtung von Druck der Scheibenbremse
(1) - Befestigungsschrauben
(2) - Stellring
1. Zwei Befestigungsschrauben (1) des Stellrings (2) lösen.
 Es sollte möglich sein, den Stellring frei auf der Welle zu bewegen
2. Mit dem Stellring (2) die Feder (3) auf die Bremsenscheibe (4) auf Wert
3. Zwei Befestigungsschrauben (1) festziehen.
62
von 17 mm.
17 mm
(3) - Feder
(4) - Bremsenscheibe
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
Puller
①
②
③
④
