Fadenabschneider

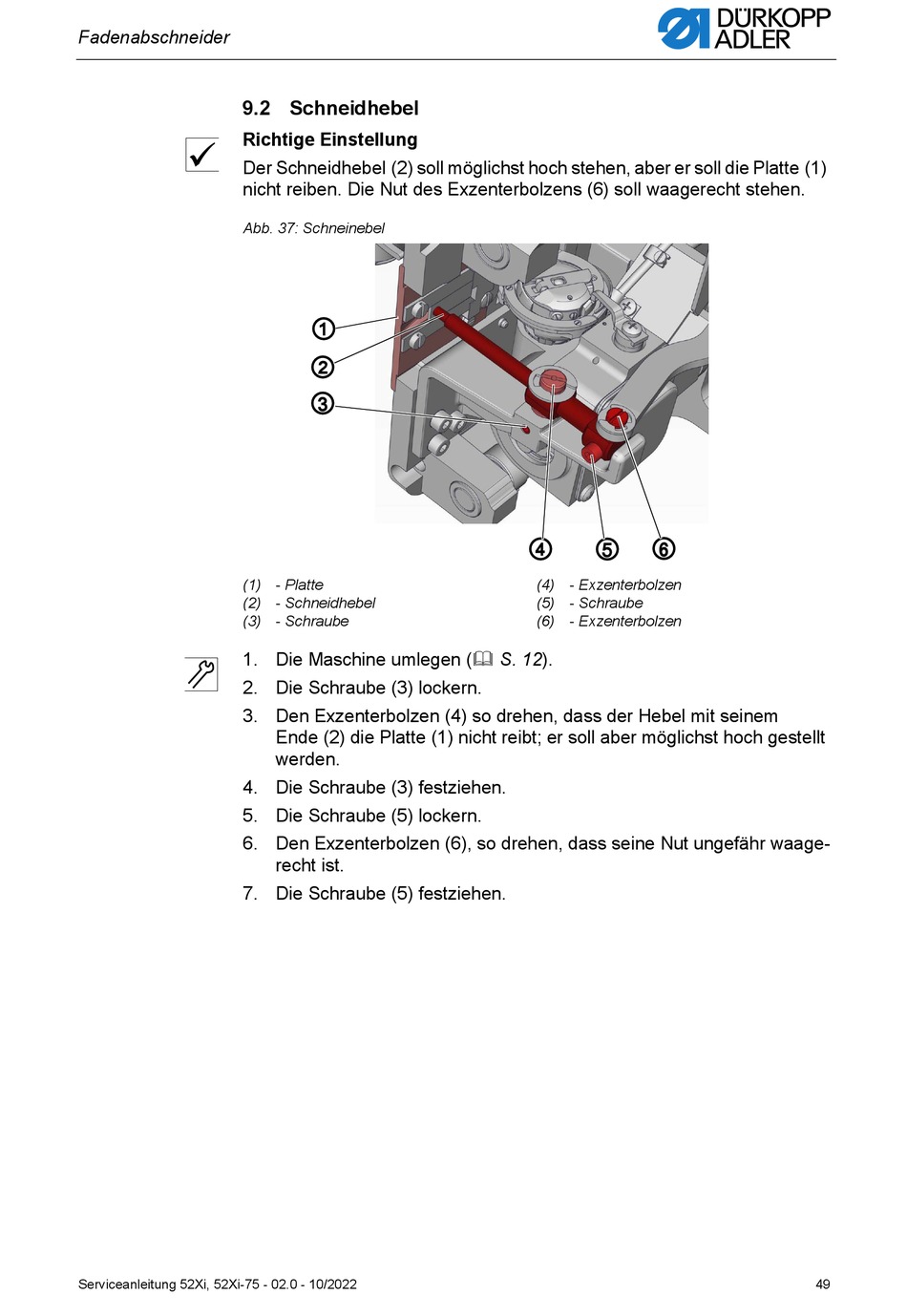

9.2 Schneidhebel

Richtige Einstellung
Der Schneidhebel (2) soll möglichst hoch stehen, aber er soll die Platte (1)
nicht reiben. Die Nut des Exzenterbolzens (6) soll waagerecht stehen.
Abb. 37: Schneinebel
(1) - Platte
(2) - Schneidhebel
(3) - Schraube
1. Die Maschine umlegen ( S. 12).
2. Die Schraube (3) lockern.
3. Den Exzenterbolzen (4) so drehen, dass der Hebel mit seinem
4. Die Schraube (3) festziehen.
5. Die Schraube (5) lockern.
6. Den Exzenterbolzen (6), so drehen, dass seine Nut ungefähr waage-
7. Die Schraube (5) festziehen.
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
①
②
③
Ende (2) die Platte (1) nicht reibt; er soll aber möglichst hoch gestellt
werden.
recht ist.
④ ⑥
⑤
(4) - Exzenterbolzen
(5) - Schraube
(6) - Exzenterbolzen
49
