Um diesen Auswahlvorgang zu vereinfachen, kann die Dropdown-Liste gefiltert werden,
sodass nur bestimmte Gruppen oder Typen von Feldcodes angezeigt werden (nachfolgend
definiert).
• Echtzeitdaten – Daten, die im Allgemeinen von den Messgeräten zurückgemeldet wer-
den, d. h. Füllstände, Temperaturen, Dichten etc.
• Aktueller Status – Statusfelder für die Messgeräte
• Berechnete Daten – Daten, die vom Tankmesssystem berechnet werden, d. h. Volumina
etc.
• Profil Daten – Daten von Messgeräten, die Dichte-/Temperaturprofile erstellen können
• Daten Oberflächentemperatur – Daten von Temperatur-Multiplexern
• Messgeräte Kommandos
• Manuelle Daten
• Konfiguration Daten
• Digitale Alarme – Echtzeitdaten-Alarme, die als individuelle Bits aufgerufen werden
können
Standardmäßig werden alle Felder angezeigt.

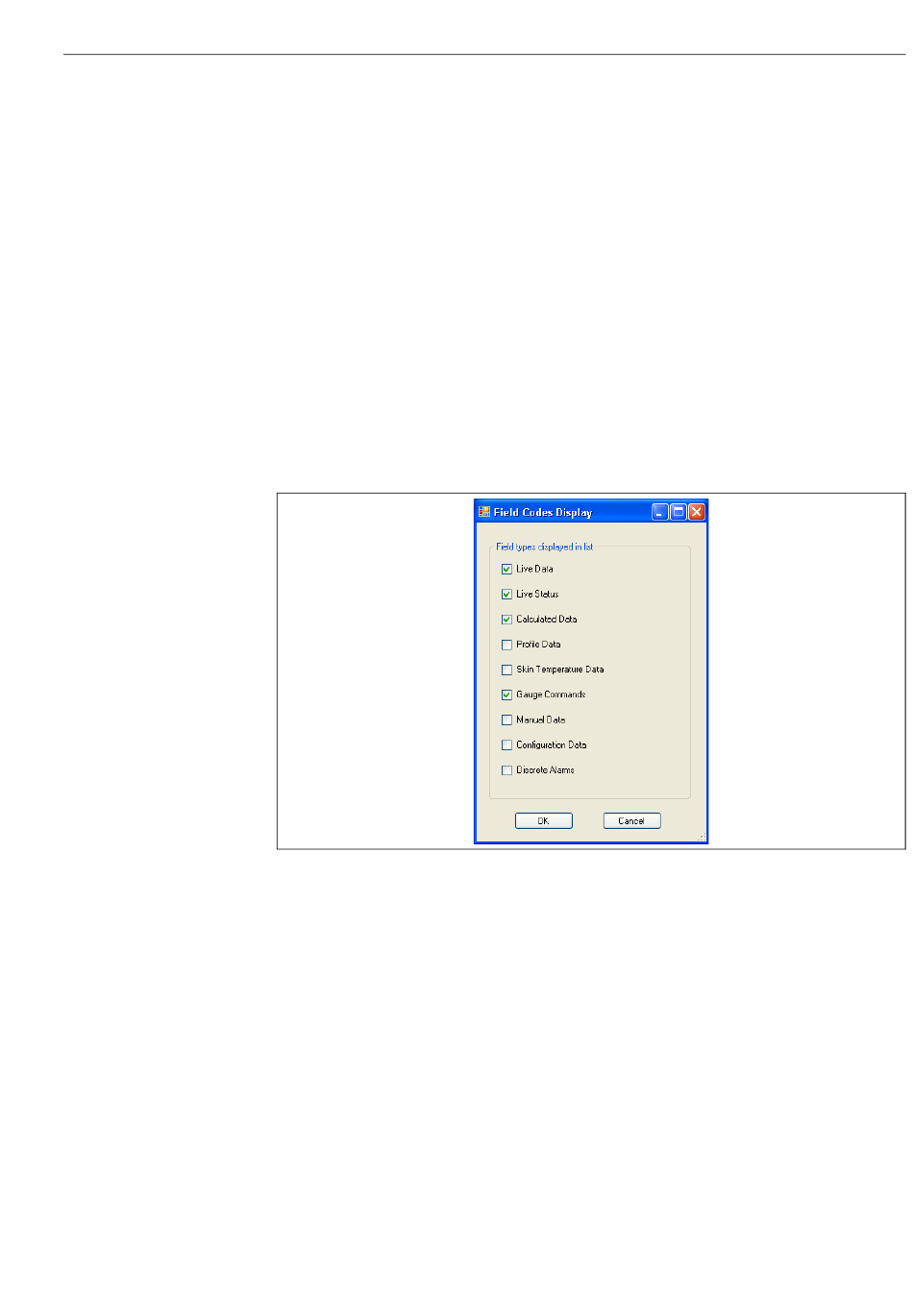

Zum Ändern des Filters auf die Zeile Feld Code in der Datenparametertabelle klicken.
Sicherstellen, dass die Gruppen, die angezeigt werden sollen, ausgewählt sind (Häkchen
gesetzt); dann auf OK klicken.
Einträge hinzufügen und löschen
Um einen neuen Eintrag zur Modbus-Map hinzuzufügen, auf die Modbus-Funktion klicken,
für die die Adresse hinzugefügt werden soll. Mit der rechten Maustaste klicken, um das
Popup-Menü aufzurufen, und Hinzufügen auswählen.
Konfiguration von DCC Slave
NXA83_DCC-Slave-Configuration_Field-Codes-Display
63
