DCC Host Konfiguration
18
4.4

OPC Netzwerk-Ports konfigurieren

Der DCC Host-Dienst kann über Schnittstellen verfügen, die dafür konfiguriert wurden,
Messgeräte von einem OPC Data Access (DA) Server über eine standardmäßige Netzwerk-
verbindung abzufragen. Diese werden als Software-COM-Ports zum Host hinzugefügt und
mit einem Offset von 110 benannt. Damit ist der erste Netzwerk-COM-Port COM 111.
Sie werden wie physische COM-Ports auf dem Multi Scan NXA83B behandelt. Der Unter-
schied besteht allerdings darin, dass mehrere Software-COM-Ports denselben physischen
Netzwerkadapter nutzen können.
Im Hinblick auf die Lizenzierung werden Software-COM-Ports genauso behandelt wie reale
COM-Ports.

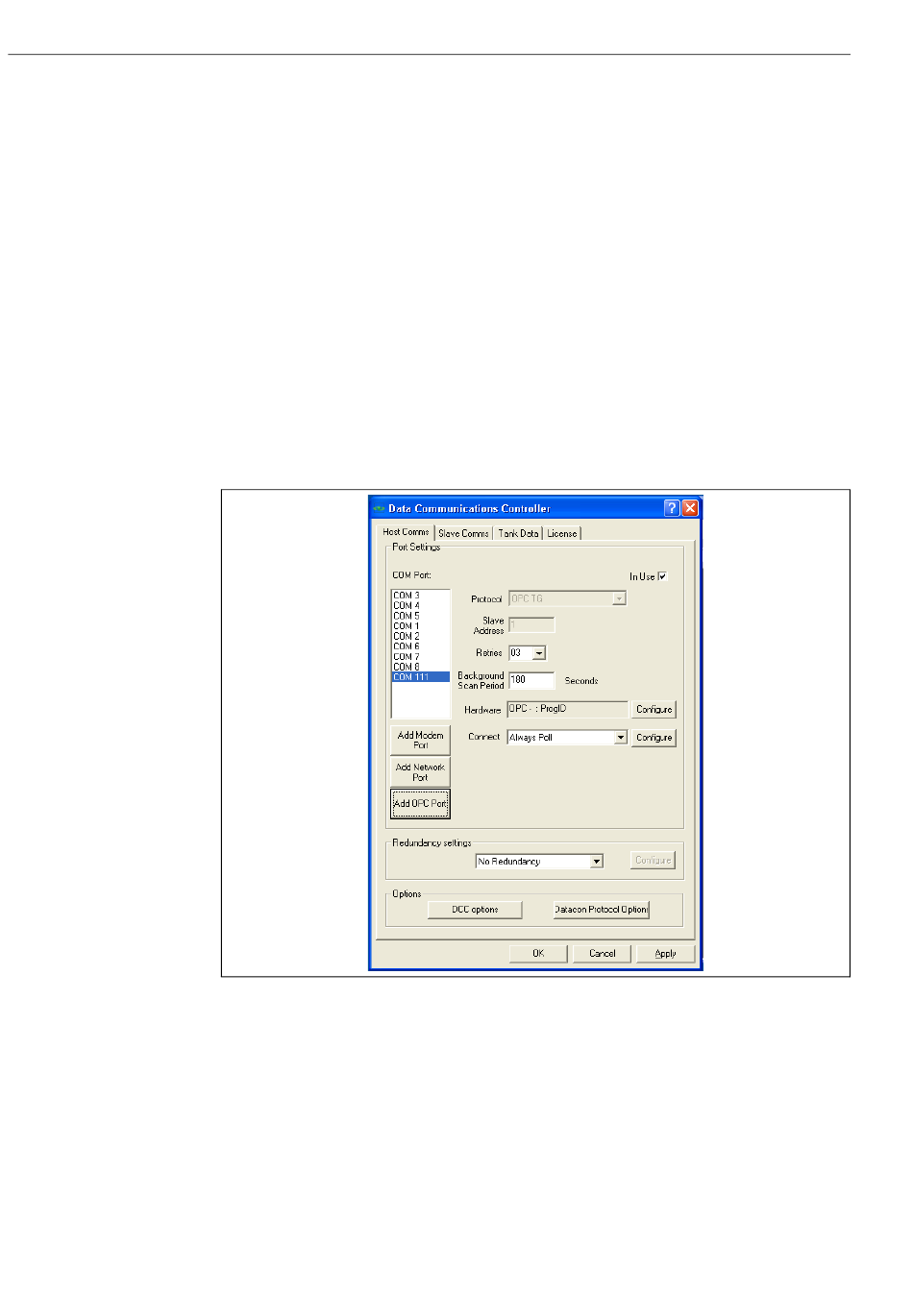

Zum Konfigurieren der OPC-Ports das Tool DCC Konfiguration ausführen und auf die Regi-
sterkarte Host Verbindung klicken.
Alle vorhandenen OPC-COM-Ports erscheinen in der COM-Port-Liste als COM 111, 112 etc.
Um einen neuen OPC-COM-Port hinzuzufügen, auf die Schaltfläche Hinzufügen OPC-Port
klicken. Es wird ein neuer COM-Port hinzugefügt, beginnend mit COM 111.
Als Protokoll ist immer "OPC TG" eingestellt. Die Felder Wiederholte Versuche, Hinter-
grund Scan Periode und Redundanz Einstellungen funktionieren alle auf die gleiche
Weise wie für einen normalen COM-Port und wurden in einem früheren Kapitel bereits
beschrieben.
Im Bereich Hardware müssen die Einstellungen für den OPC-Server konfiguriert werden.
Nähere Information zu diesen Einstellungen und umfassende Informationen zur Konfigura-
tion einer OPC TG-Schnittstelle siehe separates Handbuch "OPC Tank Data Server"
(BA01289G).
Das Feld Verbinden kann nach Bedarf eingestellt werden, da der OPC-Port geplante und
permanente Verbindungen unterstützt. Nähere Informationen hierzu siehe Kapitel zu Ver-
